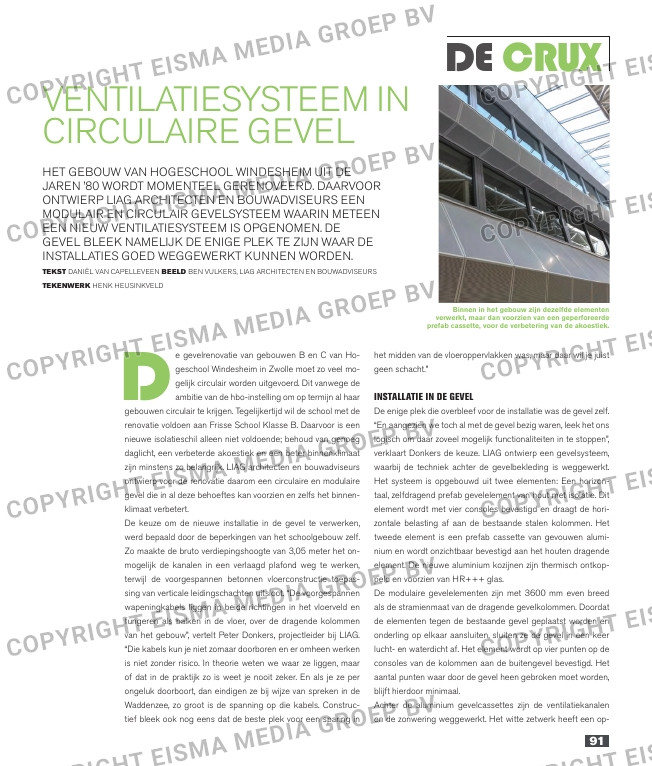

D
e gevelrenovatie van gebouwen B en C van Ho-

geschool Windesheim in Zwolle moet zo veel mo-

gelijk circulair worden uitgevoerd. Dit vanwege de

ambitie van de hbo-instelling om op termijn al haar

gebouwen circulair te krijgen. Tegelijkertijd wil de school met de

renovatie voldoen aan Frisse School Klasse B. Daarvoor is een

nieuwe isolatieschil alleen niet voldoende; behoud van genoeg

daglicht, een verbeterde akoestiek en een beter binnenklimaat

zijn minstens zo belangrijk. LIAG architecten en bouwadviseurs

ontwierp voor de renovatie daarom een circulaire en modulaire

gevel die in al deze behoeftes kan voorzien en zelfs het binnen-

klimaat verbetert.

De keuze om de nieuwe installatie in de gevel te verwerken,

werd bepaald door de beperkingen van het schoolgebouw zelf.

Zo maakte de bruto verdiepingshoogte van 3,05 meter het on-

mogelijk de kanalen in een verlaagd plafond weg te werken,

terwijl de voorgespannen betonnen vloerconstructie toepas-

sing van verticale leidingschachten uitsloot. “De voorgespannen

wapeningkabels liggen in beide richtingen in het vloerveld en

fungeren als balken in de vloer, over de dragende kolommen

van het gebouw”, vertelt Peter Donkers, projectleider bij LIAG.

“Die kabels kun je niet zomaar doorboren en er omheen werken

is niet zonder risico. In theorie weten we waar ze liggen, maar

of dat in de praktijk zo is weet je nooit zeker. En als je ze per

ongeluk doorboort, dan eindigen ze bij wijze van spreken in de

Waddenzee, zo groot is de spanning op die kabels. Construc-

tief bleek ook nog eens dat de beste plek voor een sparing in

Fotobijschrift kleur

Binnen in het gebouw zijn dezelfde elementen
verwerkt, maar dan voorzien van een geperforeerde

prefab cassette, voor de verbetering van de akoestiek.

Streamer

De crux

het midden van de vloeroppervlakken was, maar daar wil je juist

geen schacht.”

InstallatIe In de gevel
De enige plek die overbleef voor de installatie was de gevel zelf.

“En aangezien we toch al met de gevel bezig waren, leek het ons

logisch om daar zoveel mogelijk functionaliteiten in te stoppen”,

verklaart Donkers de keuze. LIAG ontwierp een gevelsysteem,

waarbij de techniek achter de gevelbekleding is weggewerkt.

Het systeem is opgebouwd uit twee elementen: Een horizon-

taal, zelfdragend prefab gevelelement van hout met isolatie. Dit

element wordt met vier consoles bevestigd en draagt de hori-

zontale belasting af aan de bestaande stalen kolommen. Het

tweede element is een prefab cassette van gevouwen alumi-

nium en wordt onzichtbaar bevestigd aan het houten dragende

element. De nieuwe aluminium kozijnen zijn thermisch ontkop-

peld en voorzien van HR+++ glas.

De modulaire gevelelementen zijn met 3600 mm even breed

als de stramienmaat van de dragende gevelkolommen. Doordat

de elementen tegen de bestaande gevel geplaatst worden en

onderling op elkaar aansluiten, sluiten ze de gevel in een keer

lucht- en waterdicht af. Het element wordt op vier punten op de

consoles van de kolommen aan de buitengevel bevestigd. Het

aantal punten waar door de gevel heen gebroken moet worden,

blijft hierdoor minimaal.

Achter de aluminium gevelcassettes zijn de ventilatiekanalen

en de zonwering weggewerkt. Het witte zetwerk heeft een op-

HET GEBouW vAn HoGESCHooL WInDESHEIm uIT DE
jAREn ’80 WoRDT momEnTEEL GEREnovEERD. DAARvooR
onTWIERP LIAG ARCHITECTEn En BouWADvISEuRS EEn
moDuLAIR En CIRCuLAIR GEvELSySTEEm WAARIn mETEEn
EEn nIEuW vEnTILATIESySTEEm IS oPGEnomEn. DE
GEvEL BLEEK nAmELIjK DE EnIGE PLEK TE ZIjn WAAR DE
InSTALLATIES GoED WEGGEWERKT KunnEn WoRDEn.
TeksT DAnIëL vAn CAPELLEvEEn Beeld BEn vuLKERS, LIAG ARCHITECTEn En BouWADvISEuRS

Tekenwerk HEnK HEuSInKvELD

vEnTILATIESySTEEm In
CIRCuLAIRE GEvEL
