renovaTie windesheim
Peter Donkers, pro-
jectleider bij LIAG
Thomas Bögl,
architect en partner
bij LIAG
vallende driehoekvorm, die over de lengte verloopt waardoor
diagonale lijnen in de gevelvlakken ontstaan. volgens Thomas
Bögl, architect en partner bij LIAG, ontstaat hierdoor een gevel-
beeld dat aansluit op het witte grid van de gevel van Gebouw
X, dat aan de overkant staat. “maar er waren ook praktische re-
denen om voor deze vorm te kiezen”, leg hij uit. “De vorm van de
elementen beïnvloedt ook de daglichtinval in de klaslokalen. Zo
lopen de elementen aan de noordzijde schuiner naar beneden
af, zodat er meer zonlicht binnenkomt. Aan de zuidzijde wil je
het tegenovergestelde, dus zijn de elementen omgekeerd.” De
omkering van de elementen verloopt in een vloeiende diagonale
lijn.
“Een ander voordeel van de driehoekvorm is dat je daar een
draagconstructie voor de installatie creëert”, vult Donkers aan.
“In de punt van de driehoek zitten namelijk schotjes voor de
stijfheid, daar lopen de kanalen doorheen waardoor ze meteen
gedragen worden.”
Om het gebOuw heen gevOuwen
De installaties in de elementen zijn aangesloten op een nieuwe
luchtbehandelingskast die centraal op het dak staat. vanaf die
installatie lopen de kanalen over het dak naar de blinde gevels
van het gebouw, waar verticale schachten zijn gecreëerd. “Het
gebouw heeft een rechthoekige vorm die lijkt op aan elkaar
geschakelde plustekens”, legt Donkers uit. “Bij de uitstekende
delen van de plusjes zijn de kopgevels volledig dicht, en ook
een deel van de gevel direct om de hoek is gesloten. Die gevels
konden we mooi gebruiken om achter de nieuwe bekleding een
verticale leidingschacht te creëren.” vanuit die schachten lopen
de kanalen naar de borstweringen van de verschillende verdie-
pingen en van daaruit weer door de gevel naar de klaslokalen.
De installaties vouwen zich als het ware horizontaal om de schil
van het gebouw heen.
mOdulaIr en demOntabel
Het gevelsysteem is modulair ontworpen. Dat betekent dat de
elementen wat opbouw en afmetingen betreft hetzelfde zijn. En
ook niet onbelangrijk: de elementen zijn demontabel. Het is dus
mogelijk om elk aangebracht gevelelement in de toekomst te
vervangen door eenzelfde basiselement, zonder de rest van de
gevel te beschadigen. Een bijkomend voordeel van het modu-
laire ontwerp is dat de gevelelementen multifunctioneel ingezet
kunnen worden. “Afhankelijk van de locatie van het element,
kunnen we het op de specifieke behoeftes aanpassen”, legt
Donkers uit. Als voorbeeld noemt hij de oude kantine, waar ook
dezelfde elementen als binnenafwerking gebruikt zijn. “De kan-
4255+
3255+
2617+
Plafondkoof
houten beplating
Zonweringsscreens
Nwe stalen consoles op
best. staalconstructie
Geïsoleerd
luchtkanaal
Best. gevelkozijn demonteren
Best. voorgespannen
betonvloer

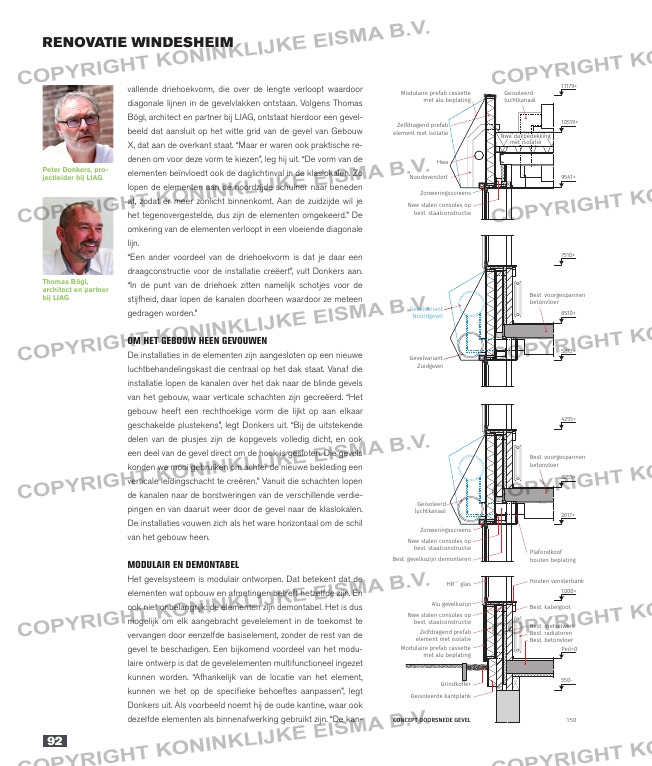

CONCEPT DOORSNEDE GEVEL 1:50
Geïsoleerde kantplank
Grindkoffer
Nwe stalen consoles op
best. staalconstructie
Zelfdragend prefab
element met isolatie
Modulaire prefab cassette
met alu beplating
+++HR glas
Alu gevelkozijn
Houten vensterbank
Best. kabelgoot
Best. metselwerk
Best. radiatoren
Best. betonvloer
1000+
Peil=0
550-
11179+
9541+
10519+
Zonweringsscreens
Nwe stalen consoles op
best. staalconstructie
Zelfdragend prefab
element met isolatie
Modulaire prefab cassette
met alu beplating
Hwa
Geïsoleerd
luchtkanaal
Noodoverstort
Nwe dakbedekking
met isolatie
7510+
6510+
5872+
Gevelvariant
Zuidgevel
Gevelvariant
Noordgevel
Best. voorgespannen
betonvloer
