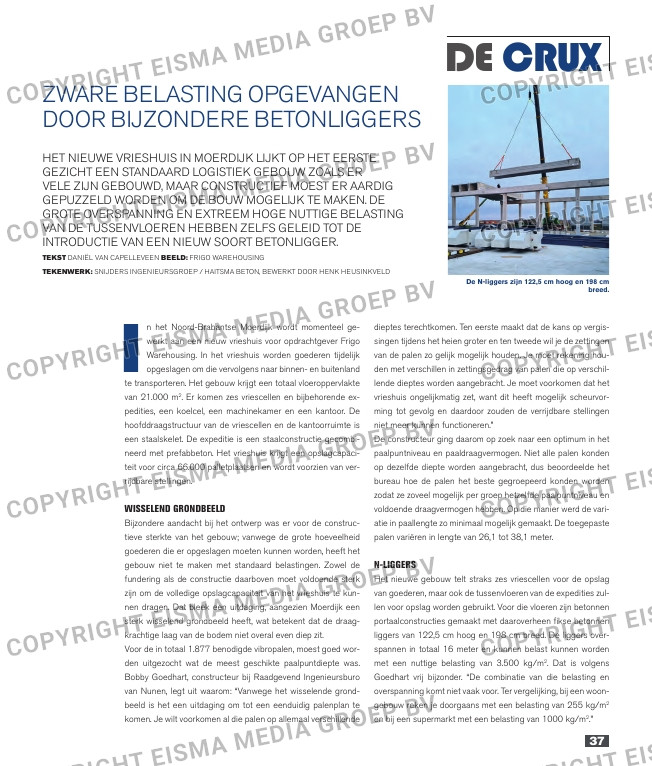

Pagina 37 van: Bouwwereld #01/2023
37
I
n het Noord-Brabantse Moerdijk wordt momenteel ge-
werkt aan een nieuw vrieshuis voor opdrachtgever Frigo
Warehousing. In het vrieshuis worden goederen tijdelijk
opgeslagen om die vervolgens naar binnen- en buitenland
te transporteren. Het gebouw krijgt een totaal vloeroppervlakte
van 21.000 m2. Er komen zes vriescellen en bijbehorende ex-
pedities, een koelcel, een machinekamer en een kantoor. De
hoofddraagstructuur van de vriescellen en de kantoorruimte is
een staalskelet. De expeditie is een staalconstructie gecombi-
neerd met prefabbeton. Het vrieshuis krijgt een opslagcapaci-
teit voor circa 66.000 palletplaatsen en wordt voorzien van ver-
rijdbare stellingen.
WISSELEND GRONDBEELD
Bijzondere aandacht bij het ontwerp was er voor de construc-
tieve sterkte van het gebouw; vanwege de grote hoeveelheid
goederen die er opgeslagen moeten kunnen worden, heeft het
gebouw niet te maken met standaard belastingen. Zowel de
fundering als de constructie daarboven moet voldoende sterk
zijn om de volledige opslagcapaciteit van het vrieshuis te kun-
nen dragen. Dat bleek een uitdaging, aangezien Moerdijk een
sterk wisselend grondbeeld heeft, wat betekent dat de draag-
krachtige laag van de bodem niet overal even diep zit.
Voor de in totaal 1.877 benodigde vibropalen, moest goed wor-
den uitgezocht wat de meest geschikte paalpuntdiepte was.
Bobby Goedhart, constructeur bij Raadgevend Ingenieursburo
van Nunen, legt uit waarom: “Vanwege het wisselende grond-
beeld is het een uitdaging om tot een eenduidig palenplan te
komen. Je wilt voorkomen al die palen op allemaal verschillende
De N-liggers zijn 122,5 cm hoog en 198 cm
breed.
DE CRUX
dieptes terechtkomen. Ten eerste maakt dat de kans op vergis-
singen tijdens het heien groter en ten tweede wil je de zettingen
van de palen zo gelijk mogelijk houden. Je moet rekening hou-
den met verschillen in zettingsgedrag van palen die op verschil-
lende dieptes worden aangebracht. Je moet voorkomen dat het
vrieshuis ongelijkmatig zet, want dit heeft mogelijk scheurvor-
ming tot gevolg en daardoor zouden de verrijdbare stellingen
niet meer kunnen functioneren.”
De constructeur ging daarom op zoek naar een optimum in het
paalpuntniveau en paaldraagvermogen. Niet alle palen konden
op dezelfde diepte worden aangebracht, dus beoordeelde het
bureau hoe de palen het beste gegroepeerd konden worden
zodat ze zoveel mogelijk per groep hetzelfde paalpuntniveau en
voldoende draagvermogen hebben. Op die manier werd de vari-
atie in paallengte zo minimaal mogelijk gemaakt. De toegepaste
palen variëren in lengte van 26,1 tot 38,1 meter.
N-LIGGERS
Het nieuwe gebouw telt straks zes vriescellen voor de opslag
van goederen, maar ook de tussenvloeren van de expedities zul-
len voor opslag worden gebruikt. Voor die vloeren zijn betonnen
portaalconstructies gemaakt met daaroverheen fikse betonnen
liggers van 122,5 cm hoog en 198 cm breed. De liggers over-
spannen in totaal 16 meter en kunnen belast kunnen worden
met een nuttige belasting van 3.500 kg/m2. Dat is volgens
Goedhart vrij bijzonder. “De combinatie van die belasting en
overspanning komt niet vaak voor. Ter vergelijking, bij een woon-
gebouw reken je doorgaans met een belasting van 255 kg/m2
en bij een supermarkt met een belasting van 1000 kg/m2.”
HET NIEUWE VRIESHUIS IN MOERDIJK LIJKT OP HET EERSTE
GEZICHT EEN STANDAARD LOGISTIEK GEBOUW ZOALS ER
VELE ZIJN GEBOUWD, MAAR CONSTRUCTIEF MOEST ER AARDIG
GEPUZZELD WORDEN OM DE BOUW MOGELIJK TE MAKEN. DE
GROTE OVERSPANNING EN EXTREEM HOGE NUTTIGE BELASTING
VAN DE TUSSENVLOEREN HEBBEN ZELFS GELEID TOT DE
INTRODUCTIE VAN EEN NIEUW SOORT BETONLIGGER.
TEKST DANIËL VAN CAPELLEVEEN BEELD: FRIGO WAREHOUSING
TEKENWERK: SNIJDERS INGENIEURSGROEP / HAITSMA BETON, BEWERKT DOOR HENK HEUSINKVELD
ZWARE BELASTING OPGEVANGEN
DOOR BIJZONDERE BETONLIGGERS
