Project herontwikkeling
waarin het wordt ingeklemd. glas is namelijk een nogal kritisch
bouwmateriaal in zijn toepassing. aangebracht in een construc-
tie verdraagt het een tolerantie van hooguit plus of min 5 mm.
dat getal ligt voor staal heel anders. een staalconstructie mag
conform de geldende nen-normen 1 tot 2 cm afwijken ten op-
zichte van het oorspronkelijke ontwerp. dat verschil in tolerantie
moesten we op de een of andere manier zien op te vangen.”
Complexe puzzel
de koepel telt maar liefst 400 verschillende knooppunten
waarop niet minder dan 728 unieke driehoekige glazen ruiten
zijn aangebracht; bij elkaar zo’n 4250 vierkante meter glasop-
pervlak. met zijn diameter van 77 meter is het de grootste koe-
pel die kingspan light + air tot nog toe mede realiseerde. bij
elkaar bevat de koepel van edge zo’n 245 ton glas en een
slordig 18 ton aan gewicht van de aluminium constructie.
als gezegd is de koepel voorzien van 728 unieke glasplaten.
dat vormt volgens projectleider Van langen een dermate com-
plexe puzzel dat als de eerste ruit ook maar een kleine afwijking
heeft, die afwijking doorwerkt verderop in de koepel en er dan
geen ruit meer past. “daarom hebben we als team gekeken
hoe we zo slim mogelijk konden bouwen. om de tolerantie in
de hoogte en de breedte van de koepel op te kunnen vangen
en de waterdichting te kunnen garanderen, ontwikkelden we
voor dit project een speciaal soort profiel. het bestaat uit een
siliconenring of schijf – een soort bakje – met een doorsnee
van 30 cm dat op de 400 knooppunten van de koepel ligt. op
die knooppunten komen de profielen waarop de driehoekige
glasplaten van de koepel liggen samen in de eerder genoemde
siliconenring.” als er onverhoopt van buitenaf toch water langs
een kitnaad in de constructie komt, dan loopt dat via het doorlo-
pende profielsysteem af naar de buitenkant van de koepel, waar
het buiten de constructie kan afwateren. een soort van state of
the art drainagesysteem.
de 728 driehoekige glasplaten van de koepel sluiten onder-
ling nauw aan. de onderlinge tussenruimte wordt nadat het glas
is neergelegd vakkundig afgekit. op die manier ontstaat aan
de buitenkant een prachtig grafisch lijnenspel door de zwarte
kitvoegen die over de hele koepel heenlopen. aan de bin-
nenzijde ziet de koepel er even strak uit en is deze, net als de
onderliggende staalconstructie, prachtig wit gelakt. er is door
de samenwerkende partijen vakwerk geleverd. wie op het dak
staat en door zijn oogharen langs de koepel kijkt, ziet nauwelijks
enige afwijking tussen de glasplaten onderling. een prestatie
van formaat, gezien de doorsnede en complexe vorm van de
koepel.

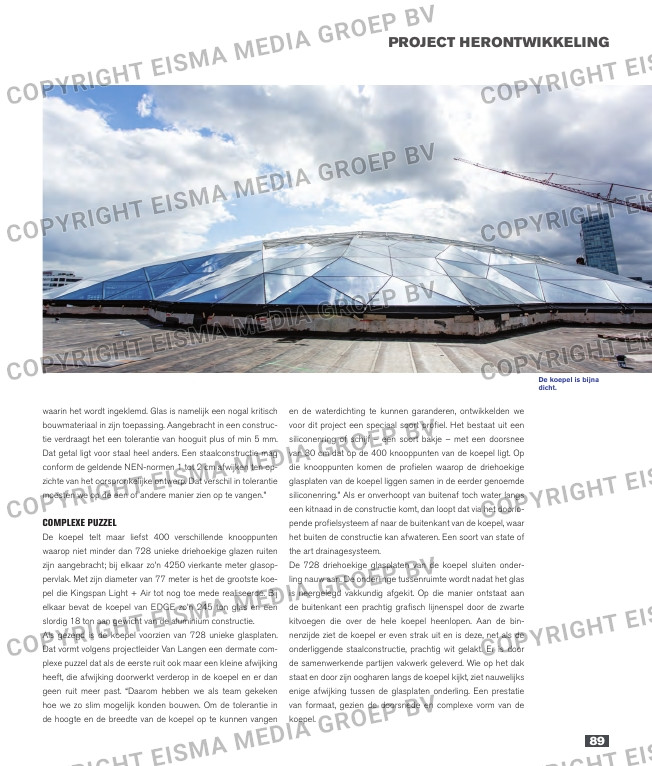

De koepel is bijna
dicht.
