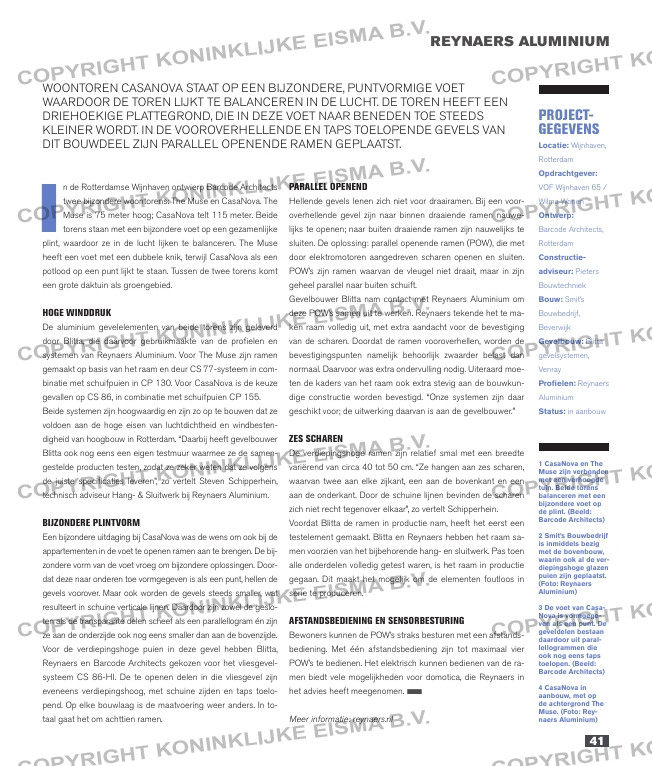

WOOntOren CasanOva staat OP een bijzOndere, PuntvOrmige vOet
WaardOOr de tOren lijkt te balanCeren in de luCht. de tOren heeft een
driehOekige PlattegrOnd, die in deze vOet naar beneden tOe steeds
kleiner WOrdt. in de vOOrOverhellende en taPs tOelOPende gevels van
dit bOuWdeel zijn Parallel OPenende ramen gePlaatst.
i
n de rotterdamse Wijnhaven ontwierp barcode architects
twee bijzondere woontorens: the muse en Casanova. the
muse is 75 meter hoog; Casanova telt 115 meter. beide
torens staan met een bijzondere voet op een gezamenlijke
plint, waardoor ze in de lucht lijken te balanceren. the muse
heeft een voet met een dubbele knik, terwijl Casanova als een
potlood op een punt lijkt te staan. tussen de twee torens komt
een grote daktuin als groengebied.
Hoge winddruk
de aluminium gevelelementen van beide torens zijn geleverd
door blitta, die daarvoor gebruikmaakte van de profielen en
systemen van reynaers aluminium. voor the muse zijn ramen
gemaakt op basis van het raam en deur Cs 77-systeem in com-
binatie met schuifpuien in CP 130. voor Casanova is de keuze
gevallen op Cs 86, in combinatie met schuifpuien CP 155.
beide systemen zijn hoogwaardig en zijn zo op te bouwen dat ze
voldoen aan de hoge eisen van luchtdichtheid en windbesten-
digheid van hoogbouw in rotterdam. “daarbij heeft gevelbouwer
blitta ook nog eens een eigen testmuur waarmee ze de samen-
gestelde producten testen, zodat ze zeker weten dat ze volgens
de juiste specificaties leveren”, zo vertelt steven schipperhein,
technisch adviseur hang- & sluitwerk bij reynaers aluminium.
Bijzondere plintvorm
een bijzondere uitdaging bij Casanova was de wens om ook bij de
appartementen in de voet te openen ramen aan te brengen. de bij-
zondere vorm van de voet vroeg om bijzondere oplossingen. door-
dat deze naar onderen toe vormgegeven is als een punt, hellen de
gevels voorover. maar ook worden de gevels steeds smaller, wat
resulteert in schuine verticale lijnen. daardoor zijn zowel de geslo-
ten als de transparante delen scheef als een parallellogram én zijn
ze aan de onderzijde ook nog eens smaller dan aan de bovenzijde.
voor de verdiepingshoge puien in deze gevel hebben blitta,
reynaers en barcode architects gekozen voor het vliesgevel-
systeem Cs 86-hi. de te openen delen in die vliesgevel zijn
eveneens verdiepingshoog, met schuine zijden en taps toelo-
pend. Op elke bouwlaag is de maatvoering weer anders. in to-
taal gaat het om achttien ramen.
parallel openend
hellende gevels lenen zich niet voor draairamen. bij een voor-
overhellende gevel zijn naar binnen draaiende ramen nauwe-
lijks te openen; naar buiten draaiende ramen zijn nauwelijks te
sluiten. de oplossing: parallel openende ramen (POW), die met
door elektromotoren aangedreven scharen openen en sluiten.
POW’s zijn ramen waarvan de vleugel niet draait, maar in zijn
geheel parallel naar buiten schuift.
gevelbouwer blitta nam contact met reynaers aluminium om
deze POW’s samen uit te werken. reynaers tekende het te ma-
ken raam volledig uit, met extra aandacht voor de bevestiging
van de scharen. doordat de ramen vooroverhellen, worden de
bevestigingspunten namelijk behoorlijk zwaarder belast dan
normaal. daarvoor was extra ondervulling nodig. uiteraard moe-
ten de kaders van het raam ook extra stevig aan de bouwkun-
dige constructie worden bevestigd. “Onze systemen zijn daar
geschikt voor; de uitwerking daarvan is aan de gevelbouwer.”
zes scHaren
de verdiepingshoge ramen zijn relatief smal met een breedte
variërend van circa 40 tot 50 cm. “ze hangen aan zes scharen,
waarvan twee aan elke zijkant, een aan de bovenkant en een
aan de onderkant. door de schuine lijnen bevinden de scharen
zich niet recht tegenover elkaar”, zo vertelt schipperhein.
voordat blitta de ramen in productie nam, heeft het eerst een
testelement gemaakt. blitta en reynaers hebben het raam sa-
men voorzien van het bijbehorende hang- en sluitwerk. Pas toen
alle onderdelen volledig getest waren, is het raam in productie
gegaan. dit maakt het mogelijk om de elementen foutloos in
serie te produceren.
afstandsBediening en sensorBesturing
bewoners kunnen de POW’s straks besturen met een afstands-
bediening. met één afstandsbediening zijn tot maximaal vier
POW’s te bedienen. het elektrisch kunnen bedienen van de ra-
men biedt vele mogelijkheden voor domotica, die reynaers in
het advies heeft meegenomen. n
meer informatie: reynaers.nl
ReynaeRs aluminium
1 CasaNova en The
Muse zijn verbonden
met een verhoogde
tuin. Beide torens
balanceren met een
bijzondere voet op
de plint. (Beeld:
Barcode Architects)
2 Smit’s Bouwbedrijf
is inmiddels bezig
met de bovenbouw,
waarin ook al de ver
diepingshoge glazen
puien zijn geplaatst.
(Foto: Reynaers
Aluminium)
3 De voet van Casa
Nova is vormgege
ven als een punt. De
geveldelen bestaan
daardoor uit paral
lellogrammen die
ook nog eens taps
toelopen. (Beeld:
Barcode Architects)
4 CasaNova in
aanbouw, met op
de achtergrond The
Muse. (Foto: Rey
naers Aluminium)
project
gegevens
Locatie: Wijnhaven,
rotterdam
Opdrachtgever:
vOf Wijnhaven 65 /
Wilma Wonen
Ontwerp:
barcode architects,
rotterdam
Constructie
adviseur: Pieters
bouwtechniek
Bouw: smit’s
bouwbedrijf,
beverwijk
Gevelbouw: blitta
gevelsystemen,
venray
Profielen: reynaers
aluminium
Status: in aanbouw
