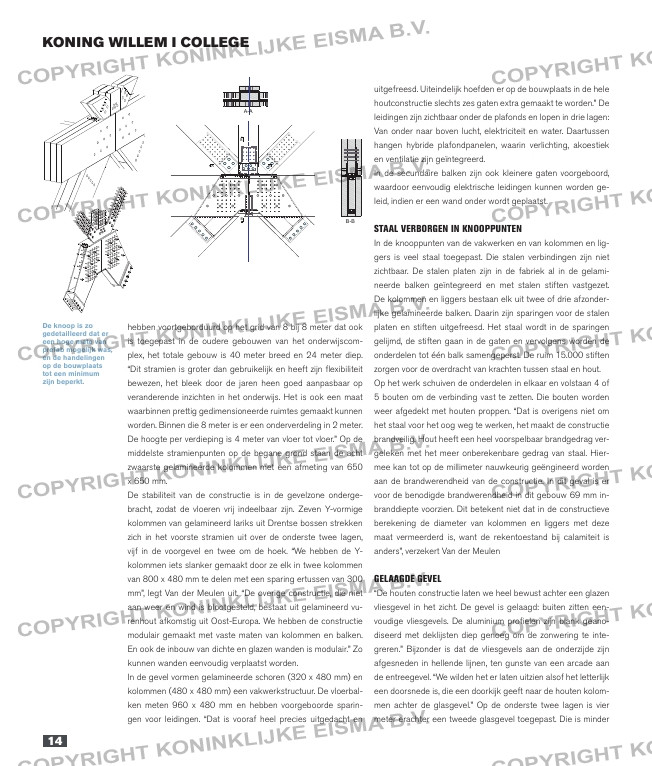

KONING WILLEM I COLLEGE
Te
kl
a
S
tru
ct
ur
es
Tekla Structures model ‘220007 HEKO HVB KW1 COLLEGE 2019i’ afgedrukt op 27.04.2020
A
A-A
B
B
A
B-B
hebben voortgeborduurd op het grid van 8 bij 8 meter dat ook
is toegepast in de oudere gebouwen van het onderwijscom-
plex, het totale gebouw is 40 meter breed en 24 meter diep.
“Dit stramien is groter dan gebruikelijk en heeft zijn flexibiliteit
bewezen, het bleek door de jaren heen goed aanpasbaar op
veranderende inzichten in het onderwijs. Het is ook een maat
waarbinnen prettig gedimensioneerde ruimtes gemaakt kunnen
worden. Binnen die 8 meter is er een onderverdeling in 2 meter.
De hoogte per verdieping is 4 meter van vloer tot vloer.” Op de
middelste stramienpunten op de begane grond staan de acht
zwaarste gelamineerde kolommen met een afmeting van 650
x 650 mm.
De stabiliteit van de constructie is in de gevelzone onderge-
bracht, zodat de vloeren vrij indeelbaar zijn. Zeven Y-vormige
kolommen van gelamineerd lariks uit Drentse bossen strekken
zich in het voorste stramien uit over de onderste twee lagen,
vijf in de voorgevel en twee om de hoek. “We hebben de Y-
kolommen iets slanker gemaakt door ze elk in twee kolommen
van 800 x 480 mm te delen met een sparing ertussen van 300
mm”, legt Van der Meulen uit. “De overige constructie, die niet
aan weer en wind is blootgesteld, bestaat uit gelamineerd vu-
renhout afkomstig uit Oost-Europa. We hebben de constructie
modulair gemaakt met vaste maten van kolommen en balken.
En ook de inbouw van dichte en glazen wanden is modulair.” Zo
kunnen wanden eenvoudig verplaatst worden.
In de gevel vormen gelamineerde schoren (320 x 480 mm) en
kolommen (480 x 480 mm) een vakwerkstructuur. De vloerbal-
ken meten 960 x 480 mm en hebben voorgeboorde sparin-
gen voor leidingen. “Dat is vooraf heel precies uitgedacht en
uitgefreesd. Uiteindelijk hoefden er op de bouwplaats in de hele
houtconstructie slechts zes gaten extra gemaakt te worden.” De
leidingen zijn zichtbaar onder de plafonds en lopen in drie lagen:
Van onder naar boven lucht, elektriciteit en water. Daartussen
hangen hybride plafondpanelen, waarin verlichting, akoestiek
en ventilatie zijn geïntegreerd.
In de secundaire balken zijn ook kleinere gaten voorgeboord,
waardoor eenvoudig elektrische leidingen kunnen worden ge-
leid, indien er een wand onder wordt geplaatst.
STAAL VERBORGEN IN KNOOPPUNTEN
In de knooppunten van de vakwerken en van kolommen en lig-
gers is veel staal toegepast. Die stalen verbindingen zijn niet
zichtbaar. De stalen platen zijn in de fabriek al in de gelami-
neerde balken geïntegreerd en met stalen stiften vastgezet.
De kolommen en liggers bestaan elk uit twee of drie afzonder-
lijke gelamineerde balken. Daarin zijn sparingen voor de stalen
platen en stiften uitgefreesd. Het staal wordt in de sparingen
gelijmd, de stiften gaan in de gaten en vervolgens worden de
onderdelen tot één balk samengeperst. De ruim 15.000 stiften
zorgen voor de overdracht van krachten tussen staal en hout.
Op het werk schuiven de onderdelen in elkaar en volstaan 4 of
5 bouten om de verbinding vast te zetten. Die bouten worden
weer afgedekt met houten proppen. “Dat is overigens niet om
het staal voor het oog weg te werken, het maakt de constructie
brandveilig. Hout heeft een heel voorspelbaar brandgedrag ver-
geleken met het meer onberekenbare gedrag van staal. Hier-
mee kan tot op de millimeter nauwkeurig geëngineerd worden
aan de brandwerendheid van de constructie. In dit geval is er
voor de benodigde brandwerendheid in dit gebouw 69 mm in-
branddiepte voorzien. Dit betekent niet dat in de constructieve
berekening de diameter van kolommen en liggers met deze
maat vermeerderd is, want de rekentoestand bij calamiteit is
anders”, verzekert Van der Meulen
GELAAGDE GEVEL
“De houten constructie laten we heel bewust achter een glazen
vliesgevel in het zicht. De gevel is gelaagd: buiten zitten een-
voudige vliesgevels. De aluminium profielen zijn blank geano-
diseerd met deklijsten diep genoeg om de zonwering te inte-
greren.” Bijzonder is dat de vliesgevels aan de onderzijde zijn
afgesneden in hellende lijnen, ten gunste van een arcade aan
de entreegevel. “We wilden het er laten uitzien alsof het letterlijk
een doorsnede is, die een doorkijk geeft naar de houten kolom-
men achter de glasgevel.” Op de onderste twee lagen is vier
meter erachter een tweede glasgevel toegepast. Die is minder
De knoop is zo
gedetailleerd dat er
een hoge mate van
prefab mogelijk was,
en de handelingen
op de bouwplaats
tot een minimum
zijn beperkt.
