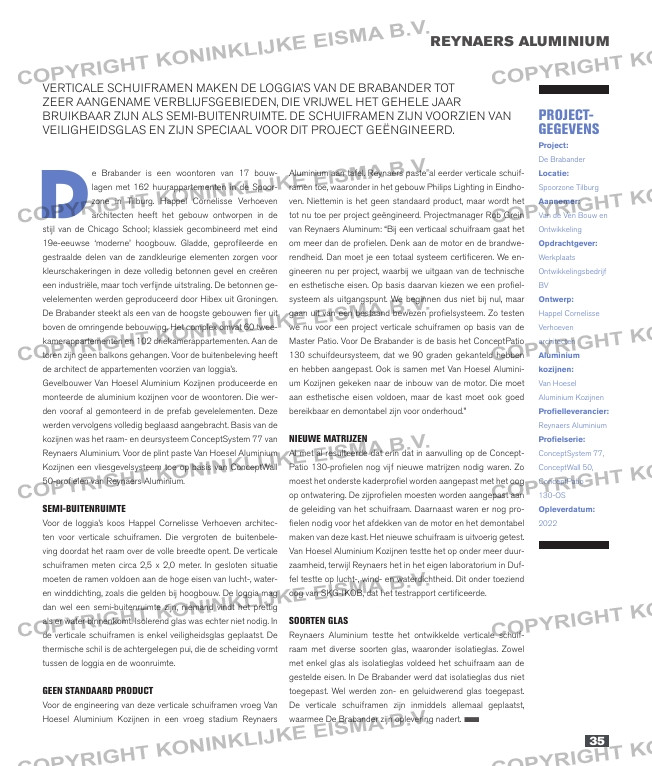

VERTICALE SCHUIFRAMEN MAKEN DE LOGGIA’S VAN DE BRABANDER TOT
ZEER AANGENAME VERBLIJFSGEBIEDEN, DIE VRIJWEL HET GEHELE JAAR
BRUIKBAAR ZIJN ALS SEMI-BUITENRUIMTE. DE SCHUIFRAMEN ZIJN VOORZIEN VAN
VEILIGHEIDSGLAS EN ZIJN SPECIAAL VOOR DIT PROJECT GEËNGINEERD.
D
e Brabander is een woontoren van 17 bouw-
lagen met 162 huurappartementen in de Spoor-
zone in Tilburg. Happel Cornelisse Verhoeven
architecten heeft het gebouw ontworpen in de
stijl van de Chicago School; klassiek gecombineerd met eind
19e-eeuwse ‘moderne’ hoogbouw. Gladde, geprofileerde en
gestraalde delen van de zandkleurige elementen zorgen voor
kleurschakeringen in deze volledig betonnen gevel en creëren
een industriële, maar toch verfijnde uitstraling. De betonnen ge-
velelementen werden geproduceerd door Hibex uit Groningen.
De Brabander steekt als een van de hoogste gebouwen fier uit
boven de omringende bebouwing. Het complex omvat 60 twee-
kamerappartementen en 102 driekamerappartementen. Aan de
toren zijn geen balkons gehangen. Voor de buitenbeleving heeft
de architect de appartementen voorzien van loggia’s.
Gevelbouwer Van Hoesel Aluminium Kozijnen produceerde en
monteerde de aluminium kozijnen voor de woontoren. Die wer-
den vooraf al gemonteerd in de prefab gevelelementen. Deze
werden vervolgens volledig beglaasd aangebracht. Basis van de
kozijnen was het raam- en deursysteem ConceptSystem 77 van
Reynaers Aluminium. Voor de plint paste Van Hoesel Aluminium
Kozijnen een vliesgevelsysteem toe op basis van ConceptWall
50-profielen van Reynaers Aluminium.
SEMI-BUITENRUIMTE
Voor de loggia’s koos Happel Cornelisse Verhoeven architec-
ten voor verticale schuiframen. Die vergroten de buitenbele-
ving doordat het raam over de volle breedte opent. De verticale
schuiframen meten circa 2,5 x 2,0 meter. In gesloten situatie
moeten de ramen voldoen aan de hoge eisen van lucht-, water-
en winddichting, zoals die gelden bij hoogbouw. De loggia mag
dan wel een semi-buitenruimte zijn, niemand vindt het prettig
als er water binnenkomt. Isolerend glas was echter niet nodig. In
de verticale schuiframen is enkel veiligheidsglas geplaatst. De
thermische schil is de achtergelegen pui, die de scheiding vormt
tussen de loggia en de woonruimte.
GEEN STANDAARD PRODUCT
Voor de engineering van deze verticale schuiframen vroeg Van
Hoesel Aluminium Kozijnen in een vroeg stadium Reynaers
Aluminium aan tafel. Reynaers paste al eerder verticale schuif-
ramen toe, waaronder in het gebouw Philips Lighting in Eindho-
ven. Niettemin is het geen standaard product, maar wordt het
tot nu toe per project geëngineerd. Projectmanager Rob Grein
van Reynaers Aluminum: “Bij een verticaal schuifraam gaat het
om meer dan de profielen. Denk aan de motor en de brandwe-
rendheid. Dan moet je een totaal systeem certificeren. We en-
gineeren nu per project, waarbij we uitgaan van de technische
en esthetische eisen. Op basis daarvan kiezen we een profiel-
systeem als uitgangspunt. We beginnen dus niet bij nul, maar
gaan uit van een bestaand bewezen profielsysteem. Zo testen
we nu voor een project verticale schuiframen op basis van de
Master Patio. Voor De Brabander is de basis het ConceptPatio
130 schuifdeursysteem, dat we 90 graden gekanteld hebben
en hebben aangepast. Ook is samen met Van Hoesel Alumini-
um Kozijnen gekeken naar de inbouw van de motor. Die moet
aan esthetische eisen voldoen, maar de kast moet ook goed
bereikbaar en demontabel zijn voor onderhoud.”
NIEUWE MATRIJZEN
Al met al resulteerde dat erin dat in aanvulling op de Concept-
Patio 130-profielen nog vijf nieuwe matrijzen nodig waren. Zo
moest het onderste kaderprofiel worden aangepast met het oog
op ontwatering. De zijprofielen moesten worden aangepast aan
de geleiding van het schuifraam. Daarnaast waren er nog pro-
fielen nodig voor het afdekken van de motor en het demontabel
maken van deze kast. Het nieuwe schuifraam is uitvoerig getest.
Van Hoesel Aluminium Kozijnen testte het op onder meer duur-
zaamheid, terwijl Reynaers het in het eigen laboratorium in Duf-
fel testte op lucht-, wind- en waterdichtheid. Dit onder toeziend
oog van SKG-IKOB, dat het testrapport certificeerde.
SOORTEN GLAS
Reynaers Aluminium testte het ontwikkelde verticale schuif-
raam met diverse soorten glas, waaronder isolatieglas. Zowel
met enkel glas als isolatieglas voldeed het schuifraam aan de
gestelde eisen. In De Brabander werd dat isolatieglas dus niet
toegepast. Wel werden zon- en geluidwerend glas toegepast.
De verticale schuiframen zijn inmiddels allemaal geplaatst,
waarmee De Brabander zijn oplevering nadert. n
REYNAERS ALUMINIUM
PROJECT-
GEGEVENS
Project:
De Brabander
Locatie:
Spoorzone Tilburg
Aannemer:
Van de Ven Bouw en
Ontwikkeling
Opdrachtgever:
Werkplaats
Ontwikkelingsbedrijf
BV
Ontwerp:
Happel Cornelisse
Verhoeven
architecten
Aluminium
kozijnen:
Van Hoesel
Aluminium Kozijnen
Profielleverancier:
Reynaers Aluminium
Profielserie:
ConceptSystem 77,
ConceptWall 50,
ConceptPatio
130-OS
Opleverdatum:
2022
