bevestigingsprofiel T-profiel 60 x 60 x 6 mm
bevestigingsprofiel L-profiel 100 x 50 x 5 mm
minerale wol 100 mm
waterkerende folie (niet luchtdoorlatend, wel dampopen,
Sd < 0,05 m bijv. Dupont Tyvek UV-facade of gelijkw.)
gevelbekleding TecuGold
minerale wol 200 mm + regelwerk 70 x 200 mm
beplating met stucwerk
vezelcementplaat (OSB)
kunststof dakbedekking
zelfdragende dakplaten UNIDEK PD Aero 218 mm,
Rc-waarde 6,0 m2 K/W
10
0
36
0
Gold)
50 100 25 200 100 50
50
100
50
dampremmende folie: gewapend,
dampdiffusieweerstand S > 60 m,
Miofol 125S, of gelijkwaardig
regelwerk 70 x 100 mm tussen regelwerk opvullen
met minerale wol
waterkerende folie waterdicht aansluiten
op dakbeddekking
200
± 218
± 218
afdekprofiel (Tecu
dampremmende folie: gewapend,
dampdiusieweerstand Sd > 60 m,
Miofol 125S, of gelijkwaardig
49
DE CRUX

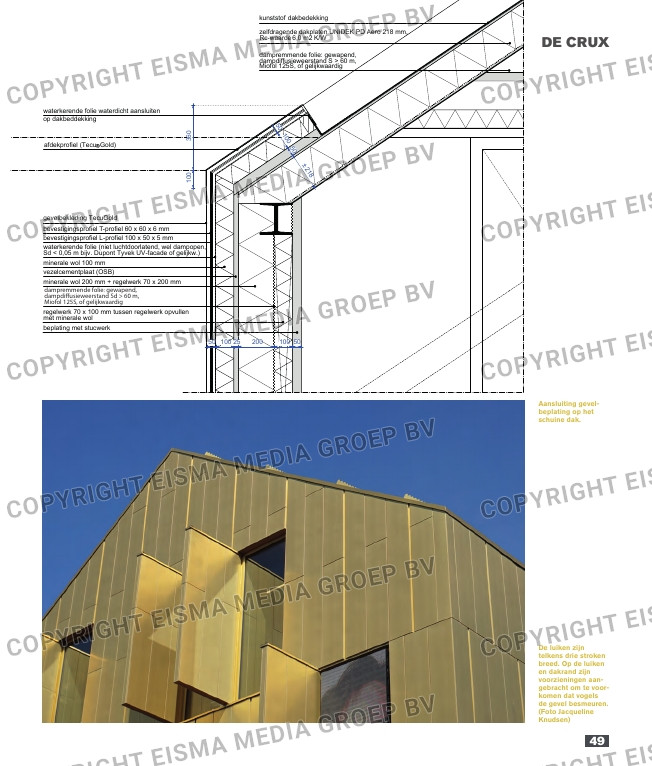

Aansluiting gevel-
beplating op het
schuine dak.
De luiken zijn
telkens drie stroken
breed. Op de luiken
en dakrand zijn
voorzieningen aan-
gebracht om te voor-
komen dat vogels
de gevel besmeuren.
(Foto Jacqueline
Knudsen)
