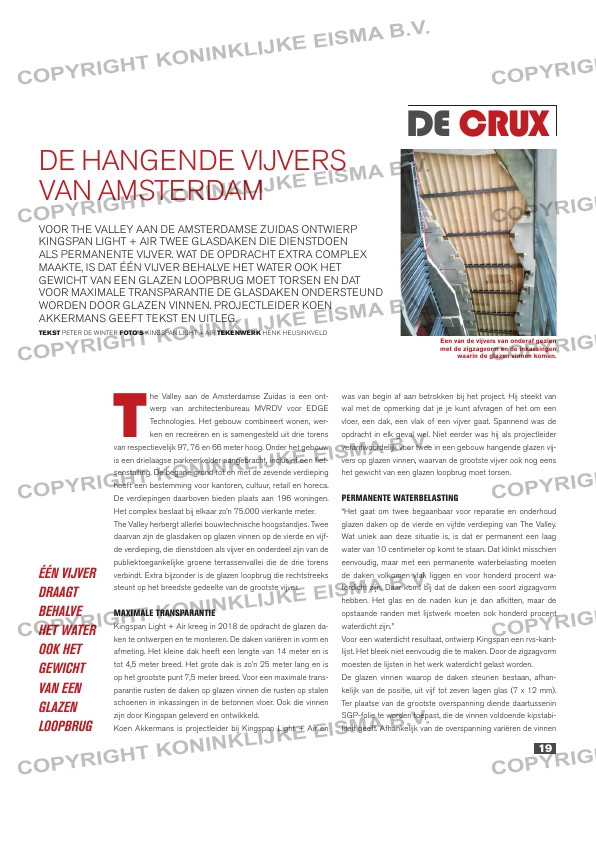

T
he Valley aan de Amsterdamse Zuidas is een ont-
werp van architectenbureau MVRDV voor EDGE
Technologies. Het gebouw combineert wonen, wer-
ken en recreëren en is samengesteld uit drie torens
van respectievelijk 97, 76 en 66 meter hoog. Onder het gebouw
is een drielaagse parkeerkelder aangebracht, inclusief een fiet-
senstalling. De begane grond tot en met de zevende verdieping
heeft een bestemming voor kantoren, cultuur, retail en horeca.
De verdiepingen daarboven bieden plaats aan 196 woningen.
Het complex beslaat bij elkaar zo’n 75.000 vierkante meter.
The Valley herbergt allerlei bouwtechnische hoogstandjes. Twee
daarvan zijn de glasdaken op glazen vinnen op de vierde en vijf-
de verdieping, die dienstdoen als vijver en onderdeel zijn van de
publiektoegankelijke groene terrassenvallei die de drie torens
verbindt. Extra bijzonder is de glazen loopbrug die rechtstreeks
steunt op het breedste gedeelte van de grootste vijver.
MAXIMALE TRANSPARANTIE
Kingspan Light + Air kreeg in 2018 de opdracht de glazen da-
ken te ontwerpen en te monteren. De daken variëren in vorm en
afmeting. Het kleine dak heeft een lengte van 14 meter en is
tot 4,5 meter breed. Het grote dak is zo’n 25 meter lang en is
op het grootste punt 7,5 meter breed. Voor een maximale trans-
parantie rusten de daken op glazen vinnen die rusten op stalen
schoenen in inkassingen in de betonnen vloer. Ook die vinnen
zijn door Kingspan geleverd en ontwikkeld.
Koen Akkermans is projectleider bij Kingspan Light + Air en
Fotobijschrift kleur
Een van de vijvers van onderaf gezien
met de zigzagvorm en de inkassingen
waarin de glazen vinnen komen.
STREAMER
ÉÉN VIJVER
DRAAGT
BEHALVE
HET WATER
OOK HET
GEWICHT
VAN EEN
GLAZEN
LOOPBRUG
de crux
was van begin af aan betrokken bij het project. Hij steekt van
wal met de opmerking dat je je kunt afvragen of het om een
vloer, een dak, een vlak of een vijver gaat. Spannend was de
opdracht in elk geval wel. Niet eerder was hij als projectleider
verantwoordelijk voor twee in een gebouw hangende glazen vij-
vers op glazen vinnen, waarvan de grootste vijver ook nog eens
het gewicht van een glazen loopbrug moet torsen.
PERMANENTE WATERBELASTING
“Het gaat om twee begaanbaar voor reparatie en onderhoud
glazen daken op de vierde en vijfde verdieping van The Valley.
Wat uniek aan deze situatie is, is dat er permanent een laag
water van 10 centimeter op komt te staan. Dat klinkt misschien
eenvoudig, maar met een permanente waterbelasting moeten
de daken volkomen vlak liggen en voor honderd procent wa-
terdicht zijn. Daar komt bij dat de daken een soort zigzagvorm
hebben. Het glas en de naden kun je dan afkitten, maar de
opstaande randen met lijstwerk moeten ook honderd procent
waterdicht zijn.”
Voor een waterdicht resultaat, ontwierp Kingspan een rvs-kant-
lijst. Het bleek niet eenvoudig die te maken. Door de zigzagvorm
moesten de lijsten in het werk waterdicht gelast worden.
De glazen vinnen waarop de daken steunen bestaan, afhan-
kelijk van de positie, uit vijf tot zeven lagen glas (7 x 12 mm).
Ter plaatse van de grootste overspanning diende daartussenin
SGP-folie te worden toepast, die de vinnen voldoende kipstabi-
liteit geeft. Afhankelijk van de overspanning variëren de vinnen
VOOR THE VALLEY AAN DE AMSTERDAMSE ZUIDAS ONTWIERP
KINGSPAN LIGHT + AIR TWEE GLASDAKEN DIE DIENSTDOEN
ALS PERMANENTE VIJVER. WAT DE OPDRACHT EXTRA COMPLEX
MAAKTE, IS DAT ÉÉN VIJVER BEHALVE HET WATER OOK HET
GEWICHT VAN EEN GLAZEN LOOPBRUG MOET TORSEN EN DAT
VOOR MAXIMALE TRANSPARANTIE DE GLASDAKEN ONDERSTEUND
WORDEN DOOR GLAZEN VINNEN. PROJECTLEIDER KOEN
AKKERMANS GEEFT TEKST EN UITLEG.
TEKST PETER DE WINTER FOTO’S KINGSPAN LIGHT + AIR TEKENWERK HENK HEUSINKVELD
DE HANGENDE VIJVERS
VAN AMSTERDAM
