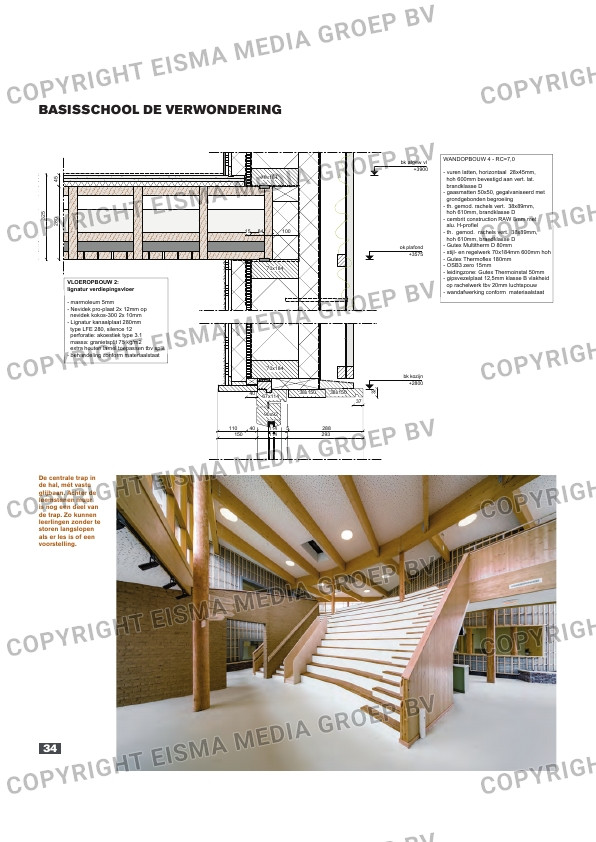

BASISSCHOOL DE VERWONDERING
bk afgew vl
+3900
ok plafond
+3575
bk kozijn
+2800
45
28
032
5
WANDOPBOUW 4 – RC=7,0
– vuren latten, horizontaal 28x45mm,
hoh 600mm bevestigd aan vert. lat.
brandklasse D
– gaasmatten 50×50, gegalvaniseerd met
grondgebonden begroeiing
– th. gemod. rachels vert. 38x89mm,
hoh 610mm, brandklasse D
– cembrit construction RAW 8mm met
alu. H-profiel
– th. gemod. rachels vert. 38x89mm,
hoh 610mm, brandklasse D
– Gutex Multitherm D 80mm
– stijl- en regelwerk 70x184mm 600mm hoh
– Gutex Thermoflex 180mm
– OSB3 zero 15mm
– leidingzone: Gutex Thermoinstal 50mm
– gipsvezelplaat 12,5mm klasse B vlakheid
op rachelwerk tbv 20mm luchtspouw
– wandafwerking conform materiaalstaat
110 40 114 5 288
150 114 293
VLOEROPBOUW 2:
lignatur verdiepingsvloer
– marmoleum 5mm
– Nevidek pro-plaat 2x 12mm op
nevidek kokos-300 2x 10mm
– Lignatur kanaalplaat 280mm
type LFE 280, silence 12
perforatie: akoestiek type 3.1
massa: granietsplit 75 kg/m2
extra houten lamel toepassen tbv split
– behandeling conform materiaalstaat
70×184
70×184
70×184
str
40 3
2
15 84 100
90×92
67×114
38x15038x150
37
De centrale trap in
de hal, mét vaste
glijbaan. Achter de
leemstenen muur
is nog een deel van
de trap. Zo kunnen
leerlingen zonder te
storen langslopen
als er les is of een
voorstelling.
