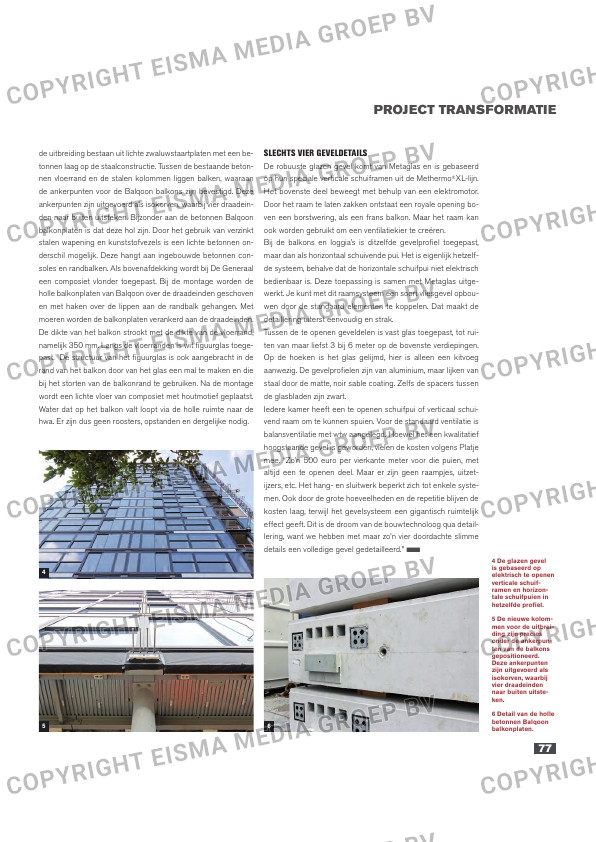

de uitbreiding bestaan uit lichte zwaluwstaartplaten met een be-
tonnen laag op de staalconstructie. Tussen de bestaande beton-
nen vloerrand en de stalen kolommen liggen balken, waaraan
de ankerpunten voor de Balqoon balkons zijn bevestigd. Deze
ankerpunten zijn uitgevoerd als isokorven, waarbij vier draadein-
den naar buiten uitsteken. Bijzonder aan de betonnen Balqoon
balkonplaten is dat deze hol zijn. Door het gebruik van verzinkt
stalen wapening en kunststofvezels is een lichte betonnen on-
derschil mogelijk. Deze hangt aan ingebouwde betonnen con-
soles en randbalken. Als bovenafdekking wordt bij De Generaal
een composiet vlonder toegepast. Bij de montage worden de
holle balkonplaten van Balqoon over de draadeinden geschoven
en met haken over de lippen aan de randbalk gehangen. Met
moeren worden de balkonplaten verankerd aan de draadeinden.
De dikte van het balkon strookt met de dikte van de vloerrand,
namelijk 350 mm. Langs de vloerranden is wit figuurglas toege-
past. De structuur van het figuurglas is ook aangebracht in de
rand van het balkon door van het glas een mal te maken en die
bij het storten van de balkonrand te gebruiken. Na de montage
wordt een lichte vloer van composiet met houtmotief geplaatst.
Water dat op het balkon valt loopt via de holle ruimte naar de
hwa. Er zijn dus geen roosters, opstanden en dergelijke nodig.
4 De glazen gevel
is gebaseerd op
elektrisch te openen
verticale schuif-
ramen en horizon-
tale schuifpuien in
hetzelfde profiel.
5 De nieuwe kolom-
men voor de uitbrei-
ding zijn precies
onder de ankerpun-
ten van de balkons
gepositioneerd.
Deze ankerpunten
zijn uitgevoerd als
isokorven, waarbij
vier draadeinden
naar buiten uitste-
ken.
6 Detail van de holle
betonnen Balqoon
balkonplaten.
4
5 6
PROJECT TRANSFORMATIE
SLECHTS VIER GEVELDETAILS
De robuuste glazen gevel komt van Metaglas en is gebaseerd
op hun speciale verticale schuiframen uit de Methermo®XL-lijn.
Het bovenste deel beweegt met behulp van een elektromotor.
Door het raam te laten zakken ontstaat een royale opening bo-
ven een borstwering, als een frans balkon. Maar het raam kan
ook worden gebruikt om een ventilatiekier te creëren.
Bij de balkons en loggia’s is ditzelfde gevelprofiel toegepast,
maar dan als horizontaal schuivende pui. Het is eigenlijk hetzelf-
de systeem, behalve dat de horizontale schuifpui niet elektrisch
bedienbaar is. Deze toepassing is samen met Metaglas uitge-
werkt. Je kunt met dit raamsysteem een soort vliesgevel opbou-
wen door de standaard elementen te koppelen. Dat maakt de
detaillering uiterst eenvoudig en strak.
Tussen de te openen geveldelen is vast glas toegepast, tot rui-
ten van maar liefst 3 bij 6 meter op de bovenste verdiepingen.
Op de hoeken is het glas gelijmd, hier is alleen een kitvoeg
aanwezig. De gevelprofielen zijn van aluminium, maar lijken van
staal door de matte, noir sable coating. Zelfs de spacers tussen
de glasbladen zijn zwart.
Iedere kamer heeft een te openen schuifpui of verticaal schui-
vend raam om te kunnen spuien. Voor de standaard ventilatie is
balansventilatie met wtw aangelegd. Hoewel het een kwalitatief
hoogstaande gevel is geworden, vielen de kosten volgens Platje
mee. “Zo’n 500 euro per vierkante meter voor die puien, met
altijd een te openen deel. Maar er zijn geen raampjes, uitzet-
ijzers, etc. Het hang- en sluitwerk beperkt zich tot enkele syste-
men. Ook door de grote hoeveelheden en de repetitie blijven de
kosten laag, terwijl het gevelsysteem een gigantisch ruimtelijk
effect geeft. Dit is de droom van de bouwtechnoloog qua detail-
lering, want we hebben met maar zo’n vier doordachte slimme
details een volledige gevel gedetailleerd.” ■
