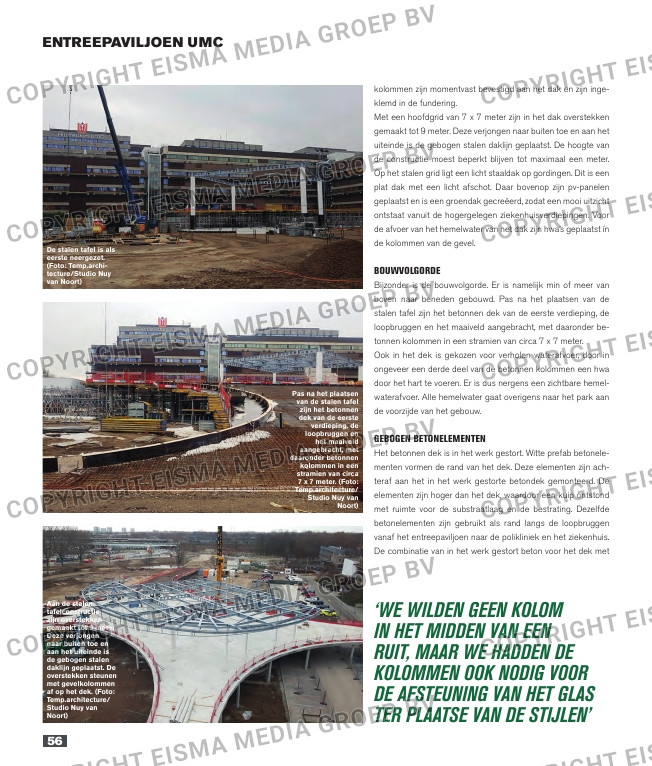

ENTREEPAVILJOEN UMC
‘WE WILDEN GEEN KOLOM
IN HET MIDDEN VAN EEN
RUIT, MAAR WE HADDEN DE
KOLOMMEN OOK NODIG VOOR
DE AFSTEUNING VAN HET GLAS
TER PLAATSE VAN DE STIJLEN’
kolommen zijn momentvast bevestigd aan het dak en zijn inge-
klemd in de fundering.
Met een hoofdgrid van 7 x 7 meter zijn in het dak overstekken
gemaakt tot 9 meter. Deze verjongen naar buiten toe en aan het
uiteinde is de gebogen stalen daklijn geplaatst. De hoogte van
de constructie moest beperkt blijven tot maximaal een meter.
Op het stalen grid ligt een licht staaldak op gordingen. Dit is een
plat dak met een licht afschot. Daar bovenop zijn pv-panelen
geplaatst en is een groendak gecreëerd, zodat een mooi uitzicht
ontstaat vanuit de hogergelegen ziekenhuisverdiepingen. Voor
de afvoer van het hemelwater van het dak zijn hwa’s geplaatst ín
de kolommen van de gevel.
BOUWVOLGORDE
Bijzonder is de bouwvolgorde. Er is namelijk min of meer van
boven naar beneden gebouwd. Pas na het plaatsen van de
stalen tafel zijn het betonnen dek van de eerste verdieping, de
loopbruggen en het maaiveld aangebracht, met daaronder be-
tonnen kolommen in een stramien van circa 7 x 7 meter.
Ook in het dek is gekozen voor verholen waterafvoer, door in
ongeveer een derde deel van de betonnen kolommen een hwa
door het hart te voeren. Er is dus nergens een zichtbare hemel-
waterafvoer. Alle hemelwater gaat overigens naar het park aan
de voorzijde van het gebouw.
GEBOGEN BETONELEMENTEN
Het betonnen dek is in het werk gestort. Witte prefab betonele-
menten vormen de rand van het dek. Deze elementen zijn ach-
teraf aan het in het werk gestorte betondek gemonteerd. De
elementen zijn hoger dan het dek, waardoor een kuip ontstond
met ruimte voor de substraatlaag en de bestrating. Dezelfde
betonelementen zijn gebruikt als rand langs de loopbruggen
vanaf het entreepaviljoen naar de polikliniek en het ziekenhuis.
De combinatie van in het werk gestort beton voor het dek met
De stalen tafel is als
eerste neergezet.
(Foto: Temp.archi-
tecture/Studio Nuy
van Noort)
Pas na het plaatsen
van de stalen tafel
zijn het betonnen
dek van de eerste
verdieping, de
loopbruggen en
het maaiveld
aangebracht, met
daaronder betonnen
kolommen in een
stramien van circa
7 x 7 meter. (Foto:
Temp.architecture/
Studio Nuy van
Noort)
Aan de stalen
tafelconstructie
zijn overstekken
gemaakt tot 9 meter.
Deze verjongen
naar buiten toe en
aan het uiteinde is
de gebogen stalen
daklijn geplaatst. De
overstekken steunen
met gevelkolommen
af op het dek. (Foto:
Temp.architecture/
Studio Nuy van
Noort)
