I
n een nieuwgebouwd kantoor zijn op systeemvloeren
druklagen aangebracht die monolithisch zijn afgewerkt.
De oplevering is nabij, wat rest is het aanbrengen van de
vloerafwerking. Vanwege discussie tussen partijen over de
vlakheid van de betonnen vloer is TechnoConsult gevraagd me-
tingen uit te voeren volgens NEN 2747 om te beoordelen of
voldaan is aan de voorgeschreven vlakheid.
BEOORDELING NEN 2747
Voor het beoordelen van de vlakheid van vloeren is uitgegaan
van NEN 2747 “Classificatie en meting van de vlakheid en
evenwijdigheid van vloeroppervlakken”. Deze norm was overeen-
gekomen. Ook het peil van de vloer is een aandachtspunt, omdat
een vloer nooit volkomen vlak is. Hoewel gesproken wordt van
vloervlakheid wordt feitelijk de evenwijdigheid getoetst. Met an-
dere woorden de ligging van een vloeroppervlak ten opzichte
van een denkbeeldig horizontaal vlak. Standaard wordt volgens
NEN 2747 de vloer beoordeeld op basis van aselecte meet-
velden die worden gekozen binnen een vloeroppervlak. In basis
is dit een meetveld van 10 x 10 meter. Daarbinnen wordt een
(denkbeeldig) orthogonaal raster aangebracht met een afstand
van 1 meter tussen de lijnen. Op elk kruispunt wordt de hoogte
gemeten. Totaal levert dit 121 meetpunten op. De grootte van
het raster geeft direct al een beperking aan van de meetmetho-
de. Mocht dit veld niet aanwezig zijn, dan noemt de norm nog
een veld van 5 x 5 meter als alternatief. De afstand tussen de
meetpunten wordt dan 0,5 meter. Daarnaast moet de vloer vrij
zijn van obstakels. Het komt regelmatig voor dat sprake is van
kleinere ruimten. Formeel kan dan geen meting worden gedaan
volgens de norm. Oplossingen zijn dan het meten van een klei-
ner raster of op lijnen de hoogte meten en hoogteverschillen
berekenen en beoordelen. Het beoordelen op deze wijze zal bij
een geschil specifiek overeengekomen moeten worden.
TOETSCRITERIA
Bij het standaardveld van 10 x 10 meter wordt om de meter
gemeten. De hoogteverschillen tussen meetpunten op 1, 2 en 4
meter worden in de beoordeling meegenomen. Bij een veld van
5 x 5 meter betreft het meetpunten op 0,5, 1 en 2 meter. NEN
2747 toetst per meetveld en afstand op drie aspecten.

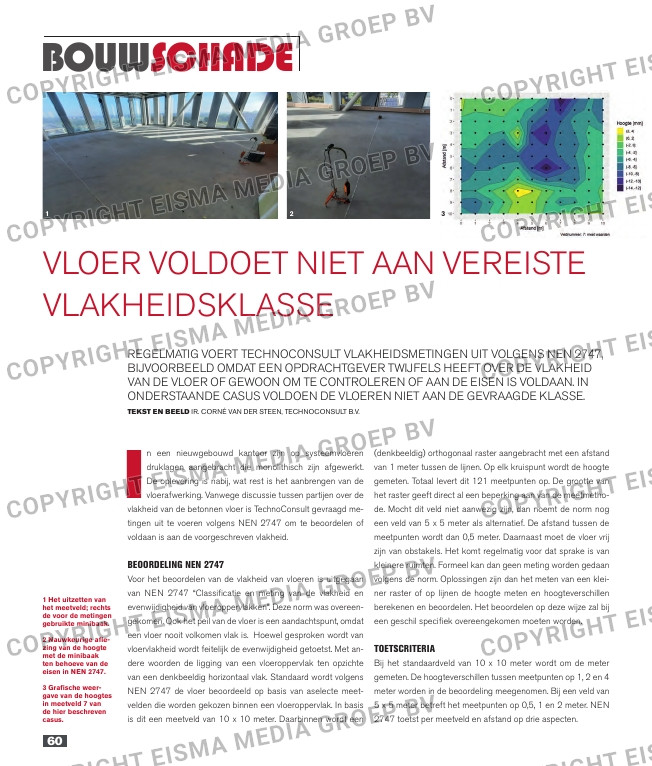

1 Het uitzetten van
het meetveld; rechts
de voor de metingen
gebruikte minibaak.
2 Nauwkeurige afle-
zing van de hoogte
met de minibaak
ten behoeve van de
eisen in NEN 2747.
3 Grafische weer-
gave van de hoogtes
in meetveld 7 van
de hier beschreven
casus.
60
BOUWSCHADE
REGELMATIG VOERT TECHNOCONSULT VLAKHEIDSMETINGEN UIT VOLGENS NEN 2747,
BIJVOORBEELD OMDAT EEN OPDRACHTGEVER TWIJFELS HEEFT OVER DE VLAKHEID
VAN DE VLOER OF GEWOON OM TE CONTROLEREN OF AAN DE EISEN IS VOLDAAN. IN
ONDERSTAANDE CASUS VOLDOEN DE VLOEREN NIET AAN DE GEVRAAGDE KLASSE.
TEKST EN BEELD IR. CORNÉ VAN DER STEEN, TECHNOCONSULT B.V.
VLOER VOLDOET NIET AAN VEREISTE
VLAKHEIDSKLASSE
1 2 3
