MAX & MOORE
Glas / translucente gevel
Legenda
PV cellen gevel
PV cellen in vliesgevel
Groene gevel
Circulair volume
Donker staal gevel
Bemost beton / metselwerk
Beton
Max
01. Deze tekening geeft de volgende modellen weer ter
referentie en afstemming:
– constructie:
Asterweg – Max & Moore_Constructie_R19 (02-04-2020)
– installatie W:
Asterweg – Max & Moore_Inst-W (14-04–2020)
– installatie E:
Asterweg – Max & Moore_Inst-E (14-04–2020)
– groendak:
191118_Max/Moore_all terraces.dwg, 191118_Max and
Moore_patio_all.dwg
02: Vloerafscheidingen voldoen aan artikel 2.17 van het
bouwbesluit.
03: Beglazing conform NEN 3569 conform NEN3569
04: Deuren hebben een vrije doorgang van minimaal
850x2300mm volgens artikel 4.22 van het bouwbesluit tenzij
anders aangegeven op tekening.
05: Afmetingen bestaande (belendende) bebouwing indicatief.
Definitieve maatvoering in het werk te bepalen door
uitvoerende partij.
06: Materialen in aanzichten zijn indicatief weergegeven.
Gedetailleerde materiaalspecificaties zijn opgenomen in de
kleur- en afwerkstaat voor interieur / exterieur.
Notities:
+31104252222
info@mei-arch.eu
www.mei-arch.eu
mei
mei
architects
and planners
3024EZ 150
rotterdam
NL
projectnaam:
getekend:
onderwerp:
projectnummer:
datum:
schaal:
afmeting:
bladnummer:
opdrachtgever: status:
gewijzigd:
27-05-2020
n.v.t.
Asterweg – Max & Moore
Asterweg 13-15, Amsterdam,
Max gevel
18041
01-06-2020
UO. E.A.550
Asterweg Amsterdam C.V.
1032 LL
Amsterdam
UO
Mei architects and planners
CONCEPT
ISO A1+
(1189 x 594)
schaal 1 : 10
Detail A.H013
schaal 1 : 10
Detail A.V01
schaal 1 : 20
Doorsnede tpv open raam
schaal 1 : 20
Doorsnede tpv groen PV
schaal 1 : 20
Doorsnede tpv dicht raam
Aanzicht oostgevel Max
schaal 1:20
Plattegrond zuid-oostgevel Max 1e-7e verdieping
schaal 1:20
Aanzicht zuidgevel Max
schaal 1:20
schaal 1 : 10
Detail A.H015
Uitgangspunten:
– hoek zonnepaneel zwart dummy PV paneel zelfde uitstraling als PV paneel
– uitstraling ruw, omvangrijk en stoer
– horizontale, zwarte stalen liggers met daartussen zwarte PV
– ramen van triple glas met groene PV als band aan 3 zijdes
– kozijnen van grijsgroen geanodiseerd aluminium
– draai-valraam voor ventilatie (één per stramien van 7,2m, comfort)
– buiten zonwering geintegreerd opgenomen uit het zicht achter horizontaal staal
– zittend en staand zicht op omgeving vanuit kantoren
– Er zijn geen gooten in zicht
Noordgevel:
– de noordgevel is meer gesloten in vergelijking met de andere gevels en heeft zijn eigen
materialiteit
– horizontale zwarte stalen liggers met daartussen zwarte PV panelen
– tussen horizonaal zwarte banden, groen beton met horizontale ribbels
revisie revision datum omschrijving getekend

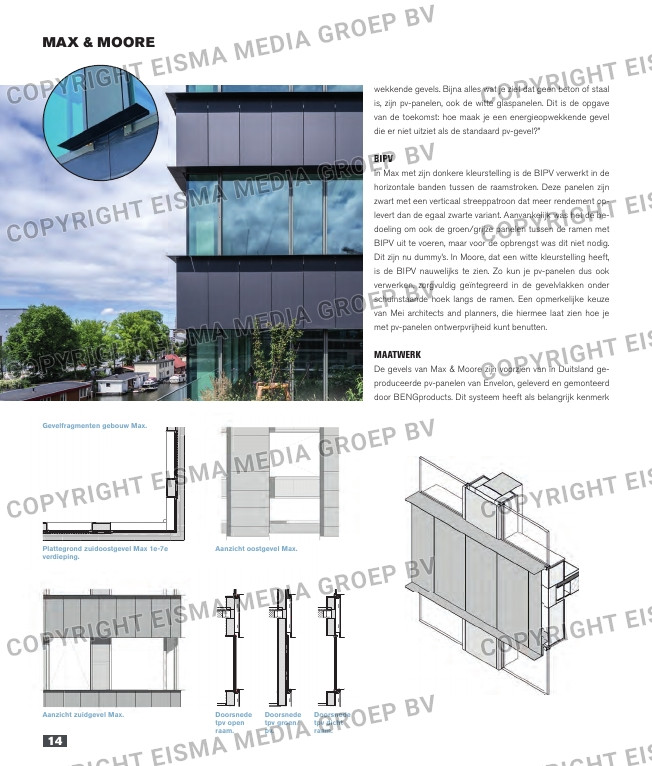

Gevelfragmenten gebouw Max.
wekkende gevels. Bijna alles wat je ziet dat geen beton of staal
is, zijn pv-panelen, ook de witte glaspanelen. Dit is de opgave
van de toekomst: hoe maak je een energieopwekkende gevel
die er niet uitziet als de standaard pv-gevel?”
BIPV
In Max met zijn donkere kleurstelling is de BIPV verwerkt in de
horizontale banden tussen de raamstroken. Deze panelen zijn
zwart met een verticaal streeppatroon dat meer rendement op-
levert dan de egaal zwarte variant. Aanvankelijk was het de be-
doeling om ook de groen/grijze panelen tussen de ramen met
BIPV uit te voeren, maar voor de opbrengst was dit niet nodig.
Dit zijn nu dummy’s. In Moore, dat een witte kleurstelling heeft,
is de BIPV nauwelijks te zien. Zo kun je pv-panelen dus ook
verwerken, zorgvuldig geïntegreerd in de gevelvlakken onder
schuinstaande hoek langs de ramen. Een opmerkelijke keuze
van Mei architects and planners, die hiermee laat zien hoe je
met pv-panelen ontwerpvrijheid kunt benutten.
MAATWERK
De gevels van Max & Moore zijn voorzien van in Duitsland ge-
produceerde pv-panelen van Envelon, geleverd en gemonteerd
door BENGproducts. Dit systeem heeft als belangrijk kenmerk
Plattegrond zuidoostgevel Max 1e-7e
verdieping.
Aa icht zuidgevel Max.
Aanzicht oostgevel Max.
orsnede
tpv open
raam.
D orsned
tpv groen/
pv.
D orsne e
tpv dicht
raam.
