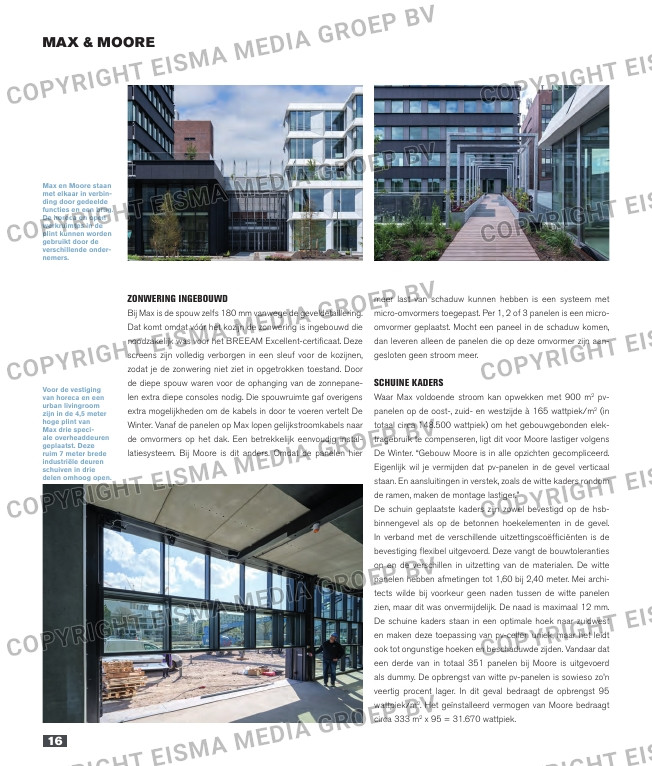

MAX & MOORE
Max en Moore staan
met elkaar in verbin-
ding door gedeelde
functies en een brug.
De horeca en open
werkruimtes in de
plint kunnen worden
gebruikt door de
verschillende onder-
nemers.
Voor de vestiging
van horeca en een
urban livingroom
zijn in de 4,5 meter
hoge plint van
Max drie speci-
ale overheaddeuren
geplaatst. Deze
ruim 7 meter brede
industriële deuren
schuiven in drie
delen omhoog open.
ZONWERING INGEBOUWD
Bij Max is de spouw zelfs 180 mm vanwege de geveldetaillering.
Dat komt omdat vóór het kozijn de zonwering is ingebouwd die
noodzakelijk was voor het BREEAM Excellent-certificaat. Deze
screens zijn volledig verborgen in een sleuf voor de kozijnen,
zodat je de zonwering niet ziet in opgetrokken toestand. Door
de diepe spouw waren voor de ophanging van de zonnepane-
len extra diepe consoles nodig. Die spouwruimte gaf overigens
extra mogelijkheden om de kabels in door te voeren vertelt De
Winter. Vanaf de panelen op Max lopen gelijkstroomkabels naar
de omvormers op het dak. Een betrekkelijk eenvoudig instal-
latiesysteem. Bij Moore is dit anders. Omdat de panelen hier
meer last van schaduw kunnen hebben is een systeem met
micro-omvormers toegepast. Per 1, 2 of 3 panelen is een micro-
omvormer geplaatst. Mocht een paneel in de schaduw komen,
dan leveren alleen de panelen die op deze omvormer zijn aan-
gesloten geen stroom meer.
SCHUINE KADERS
Waar Max voldoende stroom kan opwekken met 900 m2 pv-
panelen op de oost-, zuid- en westzijde à 165 wattpiek/m2 (in
totaal circa 148.500 wattpiek) om het gebouwgebonden elek-
tragebruik te compenseren, ligt dit voor Moore lastiger volgens
De Winter. “Gebouw Moore is in alle opzichten gecompliceerd.
Eigenlijk wil je vermijden dat pv-panelen in de gevel verticaal
staan. En aansluitingen in verstek, zoals de witte kaders rondom
de ramen, maken de montage lastiger.”
De schuin geplaatste kaders zijn zowel bevestigd op de hsb-
binnengevel als op de betonnen hoekelementen in de gevel.
In verband met de verschillende uitzettingscoëfficiënten is de
bevestiging flexibel uitgevoerd. Deze vangt de bouwtoleranties
op en de verschillen in uitzetting van de materialen. De witte
panelen hebben afmetingen tot 1,60 bij 2,40 meter. Mei archi-
tects wilde bij voorkeur geen naden tussen de witte panelen
zien, maar dit was onvermijdelijk. De naad is maximaal 12 mm.
De schuine kaders staan in een optimale hoek naar zuidwest
en maken deze toepassing van pv-cellen uniek, maar het leidt
ook tot ongunstige hoeken en beschaduwde zijden. Vandaar dat
een derde van in totaal 351 panelen bij Moore is uitgevoerd
als dummy. De opbrengst van witte pv-panelen is sowieso zo’n
veertig procent lager. In dit geval bedraagt de opbrengst 95
wattpiek/m2. Het geïnstalleerd vermogen van Moore bedraagt
circa 333 m2 x 95 = 31.670 wattpiek.
