DE CRUX
Volgende stap was het verwijderen van het stalen hulpframe
en de verdiepingsvloeren van de kelder om vrije ruimte voor de
bouw van de toren te creëren. De afname van het constructieve
gewicht als gevolg daarvan in gebied I werd gecompenseerd
door vooraf vanaf de stalen hulpconstructie 24 GEWI-trek-
ankers in de keldervloer aan te brengen. Hiervoor waren klei-
nere tubes met een diameter van 323 mm in de ballastvloer
opgenomen.
STIJGBUIZEN EN RUBBEREN BANDEN
De funderingspalen en trekankers zijn op een bijzondere wij-
ze aangebracht. Eerst zijn stalen stijgbuizen op de ingestorte
tubes geplaatst, om vervolgens met een boor gaten door de be-
staande keldervloer te boren en daarna HEKbuispalen aan te
brengen (diameter buis 760 mm, boorpunt 950 mm) – dit zijn
grondverdringende geschroefde stalen buispalen met perma-
nente buis. De stijgbuizen van ongeveer zes meter lang komen
boven het grondwaterpeil uit. Deze zijn voor het boren gevuld
met water om te voorkomen dat het grondwater omhoog spuit
na het boren door de betonvloer. Dankzij de wet van de com-
municerende vaten blijft het grondwater in de stijgbuis en komt
het niet in de bouwput terecht. Rondom de HEKbuispalen zijn
van tevoren op de juiste hoogte een soort van rubberen ban-
den aangebracht. Wanneer de palen op diepte waren (24,5 en
27 meter), werden deze banden gevuld met lucht om zo de ruim-
te tussen paal en sparing ter hoogte van de keldervloer water-
dicht te maken. Daarna werden de stijgbuizen leeggepompt en
verwijderd, en de palen gevuld met wapeningskorven en beton.
Tot slot is de aansluiting van de paal op de ballastvloer water-
dicht gemaakt met een tweede band, gevuld met een twee-
componenten gel.
BETONPOER
Met het puin uit de weg, de keldervloer voldoende verzwaard
en verstevigd en de waterdichte funderingspalen aangebracht,
konden de nieuwe palen gekoppeld worden aan een in het werk
gestorte betonpoer van 180 cm dik. Deze poer sluit aan op de
vloeren van de aangrenzende parkeergarage. De poer is niet
koud op de ballastvloer gestort, maar op een laag van 15 cm
zand en 2 cm bekistingsplaten. De zandlaag onder de vloer is
na het uitharden van het beton met een spuitlans weggespoten,
waardoor de poer in zijn geheel constructief 15 cm losstaat van
de kelder. Daarmee heeft het nieuwe woongebouw voldoende
ruimte om nog na te zakken (naar verwachting maximaal 6 tot
7 cm), zonder dat het komt te rusten op de keldervloer en deze
daardoor beschadigt. De vloeren van de opengebroken par-

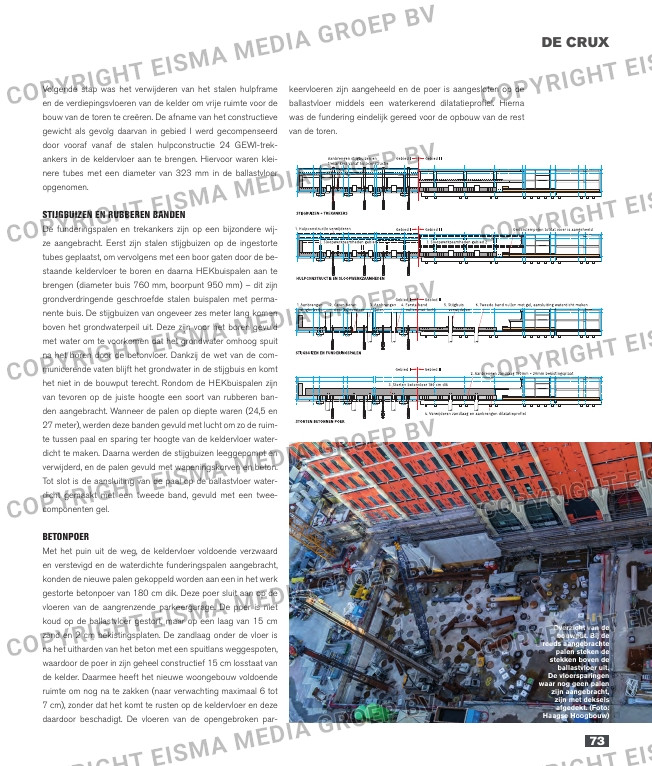

Overzicht van de
bouwput. Bij de
reeds aangebrachte
palen steken de
stekken boven de
ballastvloer uit.
De vloersparingen
waar nog geen palen
zijn aangebracht,
zijn met deksels
afgedekt. (Foto:
Haagse Hoogbouw)
keervloeren zijn aangeheeld en de poer is aangesloten op de
ballastvloer middels een waterkerend dilatatieprofiel. Hierna
was de fundering eindelijk gereed voor de opbouw van de rest
van de toren.
