Werkwijze bij dit funderingsherstel is in principe dat de oude
souterrainvloer wordt weggehaald en dat de kelder wordt ver
diept. Vervolgens wordt een werkvloertje van circa 50 mm ge
stort en worden inkassingen gemaakt in de bouwmuren. Die zijn
circa 50 cm breed, met tussenruimtes van eveneens circa
50 cm. Op de werkvloer wordt vervolgens een nieuwe gewa
pende constructievloer van 350 mm gestort. Door de inkassin
gen staat het gebouw dan op die nieuwe constructievloer.
Pas daarna worden de nieuwe palen aangebracht. Die worden
de grond in geperst met hydraulische vijzels, die gebruikmaken
van het gewicht van de vloer en het daarop afsteunende ge
bouw. Voor het maken van deze palen zijn conische sparingen
aangebracht in de betonvloer, met daaromheen vier stekeinden.
De conische sparingen maakt DS Bouw letterlijk met keramische
bloempotten. Die kunnen later eenvoudig worden stukgeslagen,
waardoor ook direct een ruw betonoppervlak ontstaat waaraan
het beton van de palen goed zal hechten. Aan de vier stek
einden wordt een hydraulische vijzel bevestigd, die stalen buis
segmenten de grond in drukt.
De Onze Lieve Vrouw Geboorte Kerk in Berkel en Rodenrijs is
ernstig aan het verzakken door paalrot. Op een aantal plekken is
al schade ontstaan in het metselwerk van de gevel en de gemet
selde bogen van het dak. Om echt constructieve schade te voor
komen, moest de fundering worden hersteld. Gekozen is voor
trillingvrij funderingsherstel middels drukpalen, die aan een nieu
we betonnen keldervloer hydraulisch en computergestuurd de
grond in worden gedrukt.
“Tijdens het drukken wordt de kracht continu gemonitord en
geregistreerd. Aan het eind heb je dus eigenlijk een compleet
sonderingsrapport van elke paal en weet je ook precies de
draagkracht van iedere paal”, zegt Sander Bakker van DS Bouw
uit Nuenen, dat het funderingsherstel uitvoert.
Nieuwe constructievloer
Het herstel van de fundering van een dergelijk bouwwerk vereist
specifieke maatregelen. De hele operatie is daarom voorbereid
in bouwteam, met onder meer constructeur raadgevend ingeni
eursbureau Van Dijke en Goudkuil bouwmanagement.

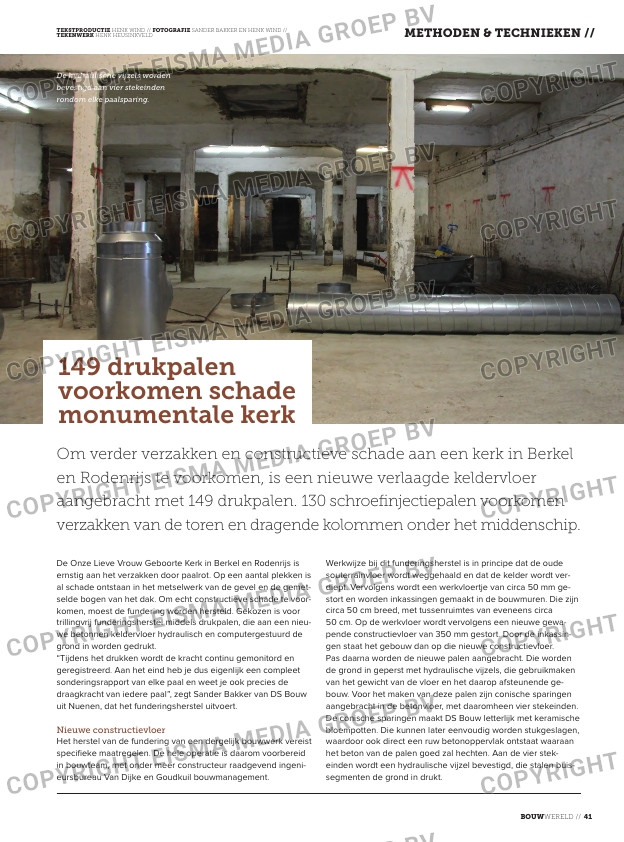

Om verder verzakken en constructieve schade aan een kerk in Berkel
en rodenrijs te voorkomen, is een nieuwe verlaagde keldervloer
aangebracht met 149 drukpalen. 130 schroefinjectiepalen voorkomen
verzakken van de toren en dragende kolommen onder het middenschip.
149 drukpalen
voorkomen schade
monumentale kerk
De hydraulische vijzels worden
bevestigd aan vier stekeinden
rondom elke paalsparing.
