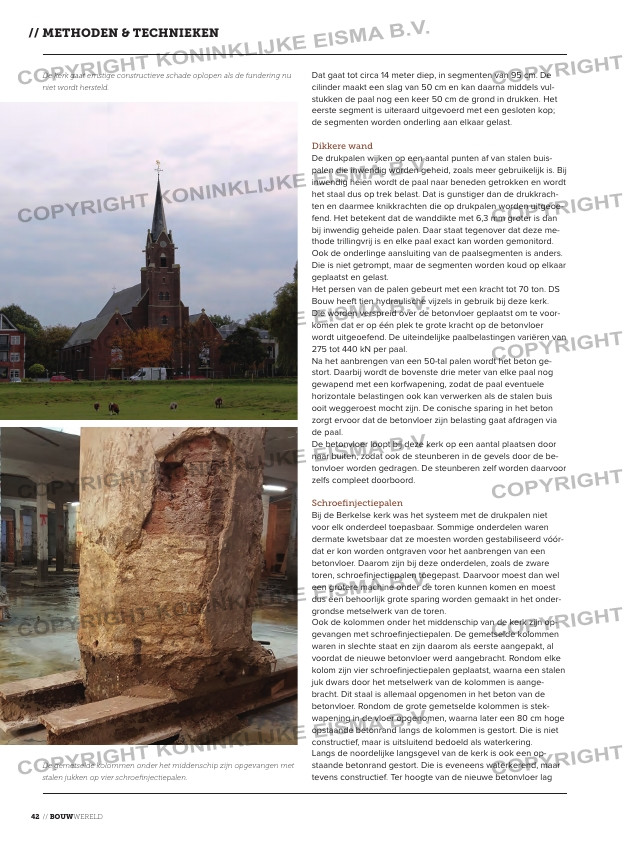

Dat gaat tot circa 14 meter diep, in segmenten van 95 cm. De
cilinder maakt een slag van 50 cm en kan daarna middels vul
stukken de paal nog een keer 50 cm de grond in drukken. Het
eerste segment is uiteraard uitgevoerd met een gesloten kop;
de segmenten worden onderling aan elkaar gelast.
Dikkere wand
De drukpalen wijken op een aantal punten af van stalen buis
palen die inwendig worden geheid, zoals meer gebruikelijk is. Bij
inwendig heien wordt de paal naar beneden getrokken en wordt
het staal dus op trek belast. Dat is gunstiger dan de drukkrach
ten en daarmee knikkrachten die op drukpalen worden uitgeoe
fend. Het betekent dat de wanddikte met 6,3 mm groter is dan
bij inwendig geheide palen. Daar staat tegenover dat deze me
thode trillingvrij is en elke paal exact kan worden gemonitord.
Ook de onderlinge aansluiting van de paalsegmenten is anders.
Die is niet getrompt, maar de segmenten worden koud op elkaar
geplaatst en gelast.
Het persen van de palen gebeurt met een kracht tot 70 ton. DS
Bouw heeft tien hydraulische vijzels in gebruik bij deze kerk.
Die worden verspreid over de betonvloer geplaatst om te voor
komen dat er op één plek te grote kracht op de betonvloer
wordt uitgeoefend. De uiteindelijke paalbelastingen variëren van
275 tot 440 kN per paal.
Na het aanbrengen van een 50tal palen wordt het beton ge
stort. Daarbij wordt de bovenste drie meter van elke paal nog
gewapend met een korfwapening, zodat de paal eventuele
horizontale belastingen ook kan verwerken als de stalen buis
ooit weggeroest mocht zijn. De conische sparing in het beton
zorgt ervoor dat de betonvloer zijn belasting gaat afdragen via
de paal.
De betonvloer loopt bij deze kerk op een aantal plaatsen door
naar buiten, zodat ook de steunberen in de gevels door de be
tonvloer worden gedragen. De steunberen zelf worden daarvoor
zelfs compleet doorboord.
Schroefinjectiepalen
Bij de Berkelse kerk was het systeem met de drukpalen niet
voor elk onderdeel toepasbaar. Sommige onderdelen waren
dermate kwetsbaar dat ze moesten worden gestabiliseerd vóór
dat er kon worden ontgraven voor het aanbrengen van een
betonvloer. Daarom zijn bij deze onderdelen, zoals de zware
toren, schroefinjectiepalen toegepast. Daarvoor moest dan wel
een grotere machine onder de toren kunnen komen en moest
dus een behoorlijk grote sparing worden gemaakt in het onder
grondse metselwerk van de toren.
Ook de kolommen onder het middenschip van de kerk zijn op
gevangen met schroefinjectiepalen. De gemetselde kolommen
waren in slechte staat en zijn daarom als eerste aangepakt, al
voordat de nieuwe betonvloer werd aangebracht. Rondom elke
kolom zijn vier schroefinjectiepalen geplaatst, waarna een stalen
juk dwars door het metselwerk van de kolommen is aange
bracht. Dit staal is allemaal opgenomen in het beton van de
betonvloer. Rondom de grote gemetselde kolommen is stek
wapening in de vloer opgenomen, waarna later een 80 cm hoge
opstaande betonrand langs de kolommen is gestort. Die is niet
constructief, maar is uitsluitend bedoeld als waterkering.
Langs de noordelijke langsgevel van de kerk is ook een op
staande betonrand gestort. Die is eveneens waterkerend, maar
tevens constructief. Ter hoogte van de nieuwe betonvloer lag
De gemetselde kolommen onder het middenschip zijn opgevangen met
stalen jukken op vier schroefinjectiepalen.
De kerk gaat ernstige constructieve schade oplopen als de fundering nu
niet wordt hersteld.
