Voorwaarden voor een goede
bouwkundige aansluiting
– Het stelkozijn (of hsb-element als stel-
kozijn) moet voldoende verduurzaamd
zijn om degradatie (houtrot) te voorko-
men. Tevens mag er geen capillair aan-
wezig zijn tussen stelkozijn en aluminium
of kunststof afwerkingsstrippen.
– Het stelkozijn, meer specifiek de ver-
bindingen, moet waterdicht zijn.
– Er moet een lucht- en waterdichte af-
dichting (kitvoeg op rugvulling) aan de
binnenzijde tussen stelkozijn en kozijn
aanwezig zijn. Om een functionele af-
dichting aan te kunnen brengen, moet er
voldoende ruimte zijn tussen kozijn en
stelkozijn.
– Er moet beluchting aanwezig zijn, zodat
de luchtdruk in de bouwkundige aanslui-
ting gelijk is aan de buitendruk. Hierdoor
komt er minder of geen water door de
buitendichting. De beluchting is tevens
belangrijk voor ventilatie van het stel-
kozijn. De beluchting kan worden gereali-
seerd door het buitendichtingsrubber (in
de flens van het profiel) in de hoeken van
het kozijn 20 mm te onderbreken.
– Er moet waterafvoer naar buiten aan-
wezig zijn.
– De buitendichting moet voldoende
waterkerend zijn. Indien er gebreken zijn
(boven- en zijaansluiting) in de buiten-
dichting, kan water in de bouwkundige
aansluiting komen, ook zonder drukver-
schil als gevolg van de zwaartekracht.
– Er moet een lucht- en waterdichte af-
dichting (kitvoeg op rugvulling) tussen
stelkozijn en binnenblad aanwezig zijn.
Om een functionele afdichting aan te
kunnen brengen, moet er voldoende
ruimte zijn tussen stelkozijn en binnen-
blad.
Advies
1. Om te beoordelen of kozijnen kunnen
voldoen aan de gestelde eisen, moeten
testen worden uitgevoerd op prototype
kozijnen. In geval van CE-markering moe-
ten volgens NEN 2778 (waterdichtheid)
de prestaties worden overlegd, voor ko-
zijnen volgens NEN-EN 12208. Ten aan-
zien van de luchtdoorlatendheid moeten
de prestaties worden overlegd volgens
NEN-EN 12207. Om te beoordelen of
kozijnen en de bouwkundige aansluitin-
gen voldoen aan de gestelde eisen, moe-
ten in-situ-testen worden uitgevoerd.
2. Geadviseerd wordt de bouwkundige
aansluiting altijd correct te ontwerpen
volgens bovenstaande voorwaarden (zie
ook figuur). Ook als er tijdens de test
geen water in de bouwkundige aanslui-

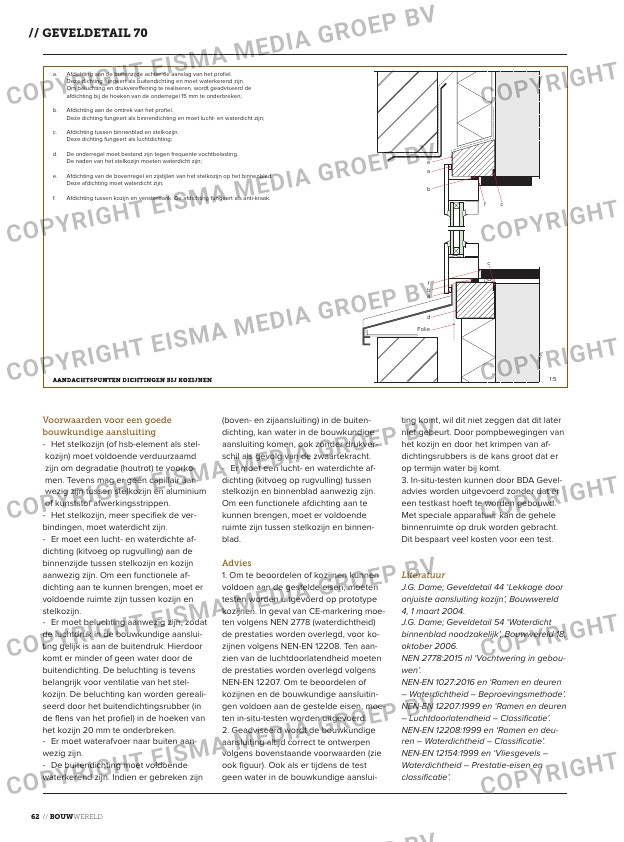

a. Afdichting aan de buitenzijde achter de aanslag van het profiel.
Deze dichting fungeert als buitendichting en moet waterkerend zijn.
Om beluchting en drukvereening te realiseren, wordt geadviseerd de
afdichting bij de hoeken van de onderregel 15 mm te onderbreken;
b. Afdichting aan de omtrek van het profiel.
Deze dichting fungeert als binnendichting en moet lucht- en waterdicht zijn;
c. Afdichting tussen binnenblad en stelkozijn.
Deze dichting fungeert als luchtdichting;
d. De onderregel moet bestand zijn tegen frequente vochtbelasting.
De naden van het stelkozijn moeten waterdicht zijn;
e. Afdichting van de bovenregel en zijstijlen van het stelkozijn op het binnenblad.
Deze afdichting moet waterdicht zijn;
f. Afdichting tussen kozijn en vensterbank. De afdichting fungeert als anti-kraak.
1:5
a
b
c
d
e
f
a
b
Folie
f
c
// GeveldeTail 70
ting komt, wil dit niet zeggen dat dit later
niet gebeurt. Door pompbewegingen van
het kozijn en door het krimpen van af-
dichtingsrubbers is de kans groot dat er
op termijn water bij komt.
3. In-situ-testen kunnen door BDA Gevel-
advies worden uitgevoerd zonder dat er
een testkast hoeft te worden gebouwd.
Met speciale apparatuur kan de gehele
binnenruimte op druk worden gebracht.
Dit bespaart veel kosten voor een test.
Literatuur
J.G. Dame; Geveldetail 44 ‘Lekkage door
onjuiste aansluiting kozijn’, Bouwwereld
4, 1 maart 2004.
J.G. Dame; Geveldetail 54 ‘Waterdicht
binnenblad noodzakelijk’, Bouwwereld 18,
oktober 2006.
NEN 2778:2015 nl ‘Vochtwering in gebou-
wen’.
NEN-EN 1027:2016 en ‘Ramen en deuren
– Waterdichtheid – Beproevingsmethode’.
NEN-EN 12207:1999 en ‘Ramen en deuren
– Luchtdoorlatendheid – Classificatie’.
NEN-EN 12208:1999 en ‘Ramen en deu-
ren – Waterdichtheid – Classificatie’.
NEN-EN 12154:1999 en ‘Vliesgevels –
Waterdichtheid – Prestatie-eisen en
classificatie’.
