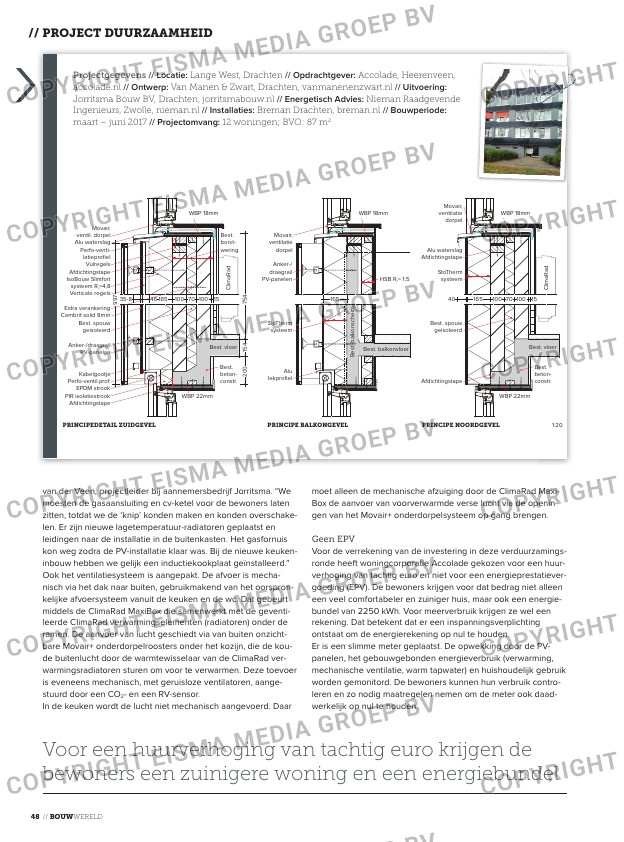

Pagina 48 van: Bouwwereld #1 2018
PRINCIPE BALKONGEVEL
StoTherm
systeem
HSB R = 1,5c
B
e
st
. b
al
ko
n
sc
h
e
rm
Best. balkonvloer
Alu
lekprofiel
Movair,
ventilatie
dorpel
WBP 18mm
Anker-/
draagrail
PV-panelen
165
PRINCIPEDETAIL ZUIDGEVEL
Movair,
ventil. dorpel
C
lim
aR
ad
Alu waterslag
Anker-/draagrail
PV-panelen
Perfo-venti-
latieprofiel
Afdichtingstape
Vulregels
Best.
borst-
wering
IsoBouw Slimfort
systeem R =4,8c
Cembrit solid 8mm
Verticale regels
Extra verankering
Best. spouw
geisoleerd
2
0
0
15
4
75
4
Best. vloer
Kabelgootje
Perfo-ventil.prof.
PIR isolatiestrook
EPDM strook
Afdichtingstape
35-8 165 100 70 100 1546
9
9
7
WBP 18mm
WBP 22mm
Best.
beton-
constr.
PRINCIPE NOORDGEVEL
Afdichtingstape
Afdichtingstape
Best. vloer
Best. spouw
geisoleerd
StoTherm
systeem
Best.
beton-
constr.
WBP 22mm
C
lim
aR
ad
Movair,
ventilatie
dorpel
WBP 18mm
Alu waterslag
165 100 70 100 1540
1:20
Projectgegevens // Locatie: lange west, Drachten // Opdrachtgever: accolade, Heerenveen,
accolade.nl // Ontwerp: Van Manen & Zwart, Drachten, vanmanenenzwart.nl // Uitvoering:
jorritsma Bouw BV, Drachten, jorritsmabouw.nl // Energetisch Advies: nieman raadgevende
ingenieurs, Zwolle, nieman.nl // Installaties: Breman Drachten, breman.nl // Bouwperiode:
maart – juni 2017 // Projectomvang: 12 woningen; BVo: 87 m2
Voor een huurverhoging van tachtig euro krijgen de
bewoners een zuinigere woning en een energiebundel
van der Veen, projectleider bij aannemersbedrijf Jorritsma. “We
moesten de gasaansluiting en cv-ketel voor de bewoners laten
zitten, totdat we de ‘knip’ konden maken en konden overschake-
len. Er zijn nieuwe lagetemperatuur-radiatoren geplaatst en
leidingen naar de installatie in de buitenkasten. Het gasfornuis
kon weg zodra de PV-installatie klaar was. Bij de nieuwe keuken-
inbouw hebben we gelijk een inductiekookplaat geïnstalleerd.”
Ook het ventilatiesysteem is aangepakt. De afvoer is mecha-
nisch via het dak naar buiten, gebruikmakend van het oorspron-
kelijke afvoersysteem vanuit de keuken en de wc. Dat gebeurt
middels de ClimaRad MaxiBox die samenwerkt met de geven ti-
leerde ClimaRad verwarmingselementen (radiatoren) onder de
ramen. De aanvoer van lucht geschiedt via van buiten onzicht-
bare Movair+ onderdorpelroosters onder het kozijn, die de kou-
de buitenlucht door de warmtewisselaar van de ClimaRad ver-
warmingsradiatoren sturen om voor te verwarmen. Deze toevoer
is eveneens mechanisch, met geruisloze ventilatoren, aange-
stuurd door een CO2- en een RV-sensor.
In de keuken wordt de lucht niet mechanisch aangevoerd. Daar
moet alleen de mechanische afzuiging door de ClimaRad Maxi-
Box de aanvoer van voorverwarmde verse lucht via de openin-
gen van het Movair+ onderdorpelsysteem op gang brengen.
Geen EPV
Voor de verrekening van de investering in deze verduurzamings-
ronde heeft woningcorporatie Accolade gekozen voor een huur-
verhoging van tachtig euro en niet voor een energieprestatiever-
goeding (EPV). De bewoners krijgen voor dat bedrag niet alleen
een veel comfortabeler en zuiniger huis, maar ook een energie-
bundel van 2250 kWh. Voor meerverbruik krijgen ze wel een
rekening. Dat betekent dat er een inspanningsverplichting
ontstaat om de energierekening op nul te houden.
Er is een slimme meter geplaatst. De opwekking door de PV-
panelen, het gebouwgebonden energieverbruik (verwarming,
mechanische ventilatie, warm tapwater) en huishoudelijk gebruik
worden gemonitord. De bewoners kunnen hun verbruik contro-
leren en zo nodig maatregelen nemen om de meter ook daad-
werkelijk op nul te houden.
