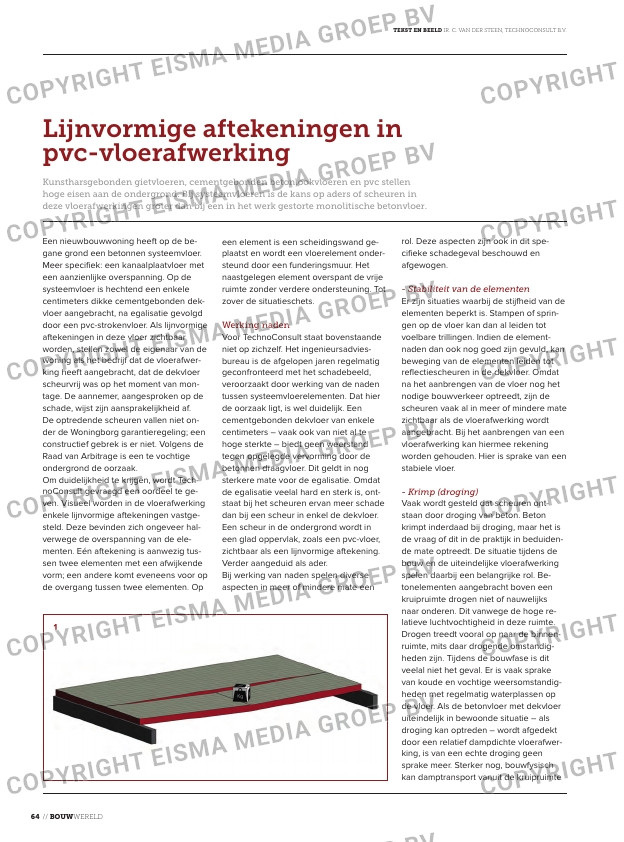

Lijnvormige aftekeningen in
pvc-vloerafwerking
Kunstharsgebonden gietvloeren, cementgebonden betonlookvloeren en pvc stellen
hoge eisen aan de ondergrond. Bij systeemvloeren is de kans op aders of scheuren in
deze vloerafwerkingen groter dan bij een in het werk gestorte monolitische betonvloer.
Een nieuwbouwwoning heeft op de be-
gane grond een betonnen systeemvloer.
Meer specifiek: een kanaalplaatvloer met
een aanzienlijke overspanning. Op de
systeemvloer is hechtend een enkele
centimeters dikke cementgebonden dek-
vloer aangebracht, na egalisatie gevolgd
door een pvc-strokenvloer. Als lijnvormige
aftekeningen in deze vloer zichtbaar
worden, stellen zowel de eigenaar van de
woning als het bedrijf dat de vloerafwer-
king heeft aangebracht, dat de dekvloer
scheurvrij was op het moment van mon-
tage. De aannemer, aangesproken op de
schade, wijst zijn aansprakelijkheid af.
De optredende scheuren vallen niet on-
der de Woningborg garantieregeling; een
constructief gebrek is er niet. Volgens de
Raad van Arbitrage is een te vochtige
ondergrond de oorzaak.
Om duidelijkheid te krijgen, wordt Tech-
noConsult gevraagd een oordeel te ge-
ven. Visueel worden in de vloerafwerking
enkele lijnvormige aftekeningen vastge-
steld. Deze bevinden zich ongeveer hal-
verwege de overspanning van de ele-
menten. Eén aftekening is aanwezig tus-
sen twee elementen met een afwijkende
vorm; een andere komt eveneens voor op
de overgang tussen twee elementen. Op
rol. Deze aspecten zijn ook in dit spe-
cifieke schadegeval beschouwd en
afgewogen.
– Stabiliteit van de elementen
Er zijn situaties waarbij de stijfheid van de
elementen beperkt is. Stampen of sprin-
gen op de vloer kan dan al leiden tot
voelbare trillingen. Indien de element-
naden dan ook nog goed zijn gevuld, kan
beweging van de elementen leiden tot
reflectiescheuren in de dekvloer. Omdat
na het aanbrengen van de vloer nog het
nodige bouwverkeer optreedt, zijn de
scheuren vaak al in meer of mindere mate
zichtbaar als de vloerafwerking wordt
aangebracht. Bij het aanbrengen van een
vloerafwerking kan hiermee rekening
worden gehouden. Hier is sprake van een
stabiele vloer.
– Krimp (droging)
Vaak wordt gesteld dat scheuren ont-
staan door droging van beton. Beton
krimpt inderdaad bij droging, maar het is
de vraag of dit in de praktijk in beduiden-
de mate optreedt. De situatie tijdens de
bouw en de uiteindelijke vloerafwerking
spelen daarbij een belangrijke rol. Be-
tonelementen aangebracht boven een
kruipruimte drogen niet of nauwelijks
naar onderen. Dit vanwege de hoge re-
latieve luchtvochtigheid in deze ruimte.
Drogen treedt vooral op naar de binnen-
ruimte, mits daar drogende omstandig-
heden zijn. Tijdens de bouwfase is dit
veelal niet het geval. Er is vaak sprake
van koude en vochtige weersomstandig-
heden met regelmatig waterplassen op
de vloer. Als de betonvloer met dekvloer
uiteindelijk in bewoonde situatie – als
droging kan optreden – wordt afgedekt
door een relatief dampdichte vloerafwer-
king, is van een echte droging geen
sprake meer. Sterker nog, bouwfysisch
kan damptransport vanuit de kruipruimte
een element is een scheidingswand ge-
plaatst en wordt een vloerelement onder-
steund door een funderingsmuur. Het
naastgelegen element overspant de vrije
ruimte zonder verdere ondersteuning. Tot
zover de situatieschets.
Werking naden
Voor TechnoConsult staat bovenstaande
niet op zichzelf. Het ingenieursadvies-
bureau is de afgelopen jaren regelmatig
geconfronteerd met het schadebeeld,
veroorzaakt door werking van de naden
tussen systeemvloerelementen. Dat hier
de oorzaak ligt, is wel duidelijk. Een
cementgebonden dekvloer van enkele
centimeters – vaak ook van niet al te
hoge sterkte – biedt geen weerstand
tegen opgelegde vervorming door de
betonnen draagvloer. Dit geldt in nog
sterkere mate voor de egalisatie. Omdat
de egalisatie veelal hard en sterk is, ont-
staat bij het scheuren ervan meer schade
dan bij een scheur in enkel de dekvloer.
Een scheur in de ondergrond wordt in
een glad oppervlak, zoals een pvc-vloer,
zichtbaar als een lijnvormige aftekening.
Verder aangeduid als ader.
Bij werking van naden spelen diverse
aspecten in meer of mindere mate een
