Fundering
Een uitdaging zat er wel in: de benodigde
paalfundering voor de stempelconstructie
bevindt zich nu onder de galerij. De werk
hoogte voor het aanbrengen van de
stalen buispalen is dus beperkt, terwijl
er wel tot 25 meter diep moet worden
geheid. Daarvoor is gewerkt met een
miniheistelling met stalen buissegmenten
met een lengte van 1,80 meter.
Voor een deel bevinden zich op de be
gane grond bergingen onder de galerij.
Ook onder deze bergingen is nieuwe
fundering aangebracht. Daarvoor zijn
nieuwe palen langs de funderingsbalk
geheid en er vervolgens met poeren en
ankerwapening aan verbonden. Aan de
bovenzijde van de bergingen is op de
rand van de galerijplaten van de eerste
verdieping een stalen Uprofiel aange
bracht om de krachten van de aan te
brengen kolommen in te leiden in de
metselwerkconstructie.
Carbonstaaf
Ondertussen werden er ook vraagtekens
gezet bij de kwaliteit van de uitkragende
balkonvloeren. Aanvullend onderzoek
van IOB wees uit dat daarvan ongeveer
de helft (180) niet voldeed aan de huidige
eisen en dus moest worden versterkt. IOB
en Rendon zochten ook hier samen naar
oplossingen met zo min mogelijk overlast
voor de bewoners. Een uitwendige staal
constructie lag hier niet voor de hand
vanwege de verspreide situering van de
balkons. De RBracemethode van
Rendon was weliswaar een goede op
lossing, maar zou het wel noodzakelijk
maken om ook de balkonvloeren van een
nieuwe coating te voorzien. Als alternatief
werd het VVUVsysteem gekozen, dat
zich goed leende voor de aangetroffen
uitgangssituatie. Het VVUVsysteem is
ontwikkeld door collegabedrijf Vogel.
Samen met ingenieursbureau ABT ont
wikkelden zij een verankeringssysteem
op basis van carbonwapening. Daarbij
wordt vanaf de voorzijde van een balkon
of galerijplaat een gat geboord tot in de
gevelbalk of verdiepingsvloer, waarin een
carbonstaaf wordt verlijmd.
Diamantboor
De gaten voor het VVUVsysteem worden
aangebracht met een diamantboor, terwijl
die voor het RBracesysteem worden
aangebracht met een gewone boor. Een

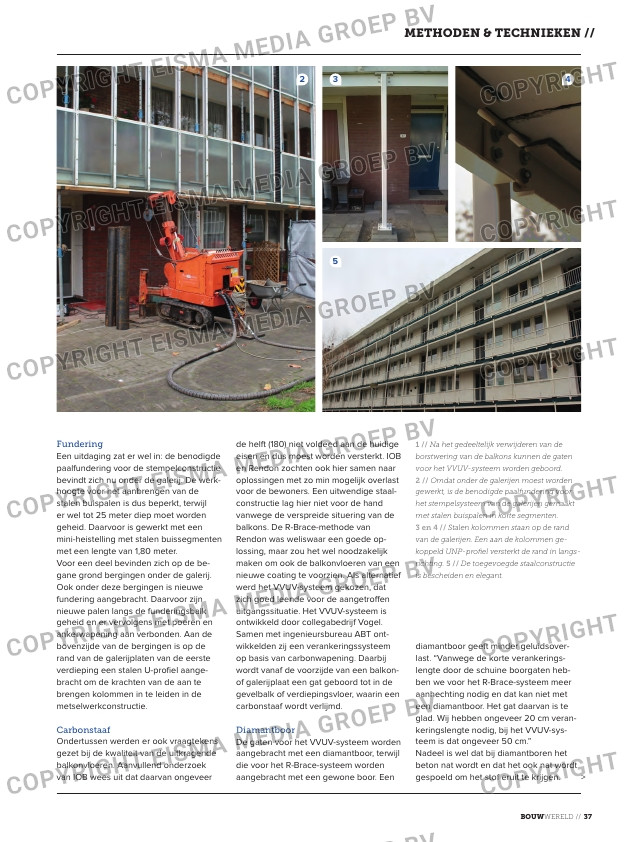

1 // Na het gedeeltelijk verwijderen van de
borstwering van de balkons kunnen de gaten
voor het VVUV-systeem worden geboord.
2 // Omdat onder de galerijen moest worden
gewerkt, is de benodigde paalfundering voor
het stempelsysteem van de galerijen gemaakt
met stalen buispalen in korte segmenten.
3 en 4 // Stalen kolommen staan op de rand
van de galerijen. Een aan de kolommen ge-
koppeld UNP-profiel versterkt de rand in langs-
richting. 5 // De toegevoegde staal constructie
is bescheiden en elegant.
diamantboor geeft minder geluidsover
last. “Vanwege de korte verankerings
lengte door de schuine boorgaten heb
ben we voor het RBracesysteem meer
aanhechting nodig en dat kan niet met
een diamantboor. Het gat daarvan is te
glad. Wij hebben ongeveer 20 cm veran
keringslengte nodig, bij het VVUVsys
teem is dat ongeveer 50 cm.”
Nadeel is wel dat bij diamantboren het
beton nat wordt en dat het ook nat wordt
gespoeld om het stof eruit te krijgen. >
