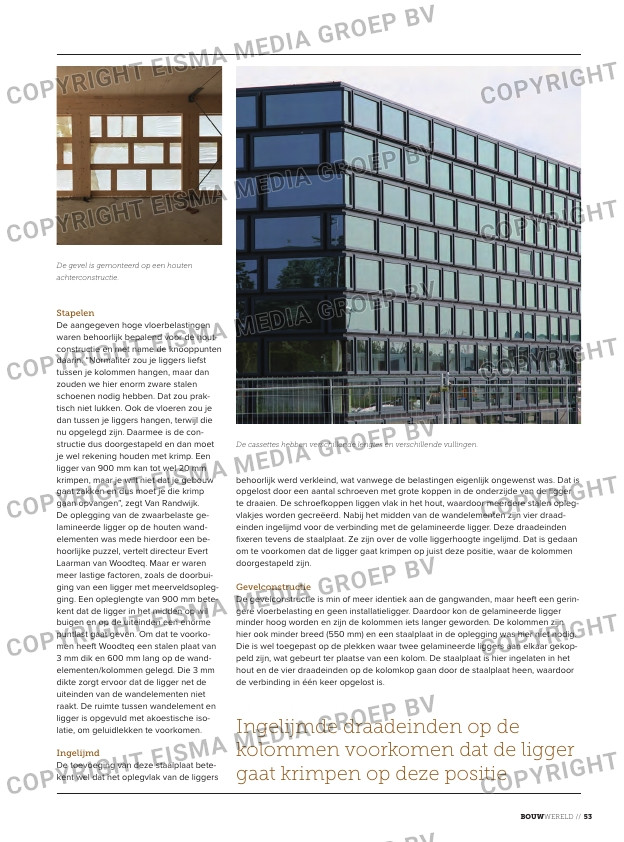

Pagina 53 van: Bouwwereld #10 2017

De gevel is gemonteerd op een houten
achterconstructie.
De cassettes hebben verschillende lengtes en verschillende vullingen.
Stapelen
De aangegeven hoge vloerbelastingen
waren behoorlijk bepalend voor de hout
constructie en met name de knooppunten
daarin. “Normaliter zou je liggers liefst
tussen je kolommen hangen, maar dan
zouden we hier enorm zware stalen
schoenen nodig hebben. Dat zou prak
tisch niet lukken. Ook de vloeren zou je
dan tussen je liggers hangen, terwijl die
nu opgelegd zijn. Daarmee is de con
structie dus doorgestapeld en dan moet
je wel rekening houden met krimp. Een
ligger van 900 mm kan tot wel 20 mm
krimpen, maar je wilt niet dat je gebouw
gaat zakken en dus moet je die krimp
gaan opvangen”, zegt Van Randwijk.
De oplegging van de zwaarbelaste ge
lamineerde ligger op de houten wand
el ementen was mede hierdoor een be
hoorlijke puzzel, vertelt directeur Evert
Laarman van Woodteq. Maar er waren
meer lastige factoren, zoals de doorbui
ging van een ligger met meerveldsopleg
ging. Een opleglengte van 900 mm bete
kent dat de ligger in het midden op wil
buigen en op de uiteinden een enorme
puntlast gaat geven. Om dat te voorko
men heeft Woodteq een stalen plaat van
3 mm dik en 600 mm lang op de wand
elementen/kolommen gelegd. Die 3 mm
dikte zorgt ervoor dat de ligger net de
uiteinden van de wandelementen niet
raakt. De ruimte tussen wand element en
ligger is opgevuld met akoestische iso
latie, om geluidlekken te voorkomen.
Ingelijmd
De toevoeging van deze staalplaat bete
kent wel dat het oplegvlak van de liggers
behoorlijk werd verkleind, wat vanwege de belastingen eigenlijk ongewenst was. Dat is
opgelost door een aantal schroeven met grote koppen in de onderzijde van de ligger
te draaien. De schroefkoppen liggen vlak in het hout, waardoor meerdere stalen opleg
vlakjes worden gecreëerd. Nabij het midden van de wandelementen zijn vier draad
einden ingelijmd voor de verbinding met de gelamineerde ligger. Deze draadeinden
fixeren tevens de staalplaat. Ze zijn over de volle liggerhoogte ingelijmd. Dat is gedaan
om te voorkomen dat de ligger gaat krimpen op juist deze positie, waar de kolommen
doorgestapeld zijn.
Gevelconstructie
De gevelconstructie is min of meer identiek aan de gangwanden, maar heeft een gerin
gere vloerbelasting en geen installatieligger. Daardoor kon de gelamineerde ligger
minder hoog worden en zijn de kolommen iets langer geworden. De kolommen zijn
hier ook minder breed (550 mm) en een staalplaat in de oplegging was hier niet nodig.
Die is wel toegepast op de plekken waar twee gelamineerde liggers aan elkaar gekop
peld zijn, wat gebeurt ter plaatse van een kolom. De staalplaat is hier ingelaten in het
hout en de vier draadeinden op de kolomkop gaan door de staalplaat heen, waardoor
de verbinding in één keer opgelost is.
ingelijmde draadeinden op de
kolommen voorkomen dat de ligger
gaat krimpen op deze positie
