HD-liggers
De bovenste twee verdiepingen liggen op dragende beton
wanden in de langsgevels van het blok. Deze zijn met een bij
zondere constructie aan de vier betonnen kolommen gekop
peld. De betonnen wanden rusten namelijk op zware stalen
HDliggers van 12 ton per stuk. “Dit zijn zeer ongebruikelijke
profielen, die in Europa niet zomaar beschikbaar waren. Ze zijn
454 mm bij 569 mm groot en dragen hun krachten via balken af
aan de centreerblokken, die de krachten in de kolommen
leiden”, aldus Kortekaas.
Vervorming
Een bijzonder uitvoeringsprobleem vormde de uitkraging boven
de entree. Dit deel zou zo’n 40 à 50 mm kunnen doorbuigen als
gevolg van de belastingen op de bovenste verdiepingen en de
gevels. Zoals gebruikelijk is de constructie daarom opgezet.
Maar vóórdat de gevels zijn opgebouwd, is eerst een ballast
aangebracht op de tweede verdiepingsvloer om de staalcon
structie alvast in de definitieve vorm te krijgen. Zonder deze
ballast zou de constructie, naarmate de bouw vorderde, door
buigen. Dan was de kans groot dat het bijzondere metselwerk
zou scheuren als gevolg van de vervormingen in de constructie.
Tijdens het werk zijn steeds delen van de ballast ver wijderd naar
gelang de gevels vorderden. Hiervoor is een draaiboek gemaakt
door de aannemer in overleg met de constructeur.
Hoge volglazen gevels
De verdiepingshoogte is met 3,60 m voor een museum beschei
den. Vandaar dat er op diverse plaatsen vides zijn om een
museale ervaring te creëren. Zo is de entree dubbel hoog ge
worden met rondom bijna 7 m hoge glazen gevels. Korbee: “We
wilden de gehele hoogte uit één stuk maken, dus zonder onder
breking van stalen balken en kolommen. In Nederland kun je
glas kopen met een maximale lengte van 6 m, dus we moesten
naar het buitenland. Omdat we wisten dat dit een uitdagend
onderdeel was, hebben we al in een vroeg stadium met iFS
Building Systems overleg gevoerd om een oplossing te vinden.”
Het glas is uiteindelijk in een fabriek in Hongarije geproduceerd.
De dubbelgelaagde isolatieruiten van 6,7 m bij 1,20 m zijn struc
tureel verlijmd op glazen vinnen. Deze vinnen zijn samengesteld
uit vier lagen glas en zijn in totaal 50 mm dik. Zij zijn aan de
boven en onderzijde ingeklemd in stalen schoenen, die zoveel
mogelijk zijn weggewerkt in de vloeren en plafonds. Aan de
uiteinden zijn de vinnen verjongd zodat de stalen schoenen
smaller worden op plaatsen waar deze wel in het zicht zijn, zoals
bij het atrium. De enige onderbreking in de gevel wordt ge
vormd door de volledig glazen tourniquet. De constructie van de
tourniquet is gevat in een dragende stalen omranding, waarop
het bovenste deel van de glazen vinnengevel rust. Omdat de
uitkraging boven de glazen gevel kan werken is een speciaal
bovendetail ontwikkeld om de bewegingen op te nemen zonder
dat het glas onder spanning komt.
Het glas is zeer ijzerarm en daardoor neutraal van kleur. Het is
met een LTAwaarde van 72 en ZTAwaarde van 53 het beste
glas wat destijds te verkrijgen was volgens Korbee. Verder is het
voorzien van een zelfreinigende coating.
Metselsteen
Op zoek naar de allermooiste metselsteen voor een ingetogen
effect kwam KVDK terecht bij Petersen Tegl in Denemarken.

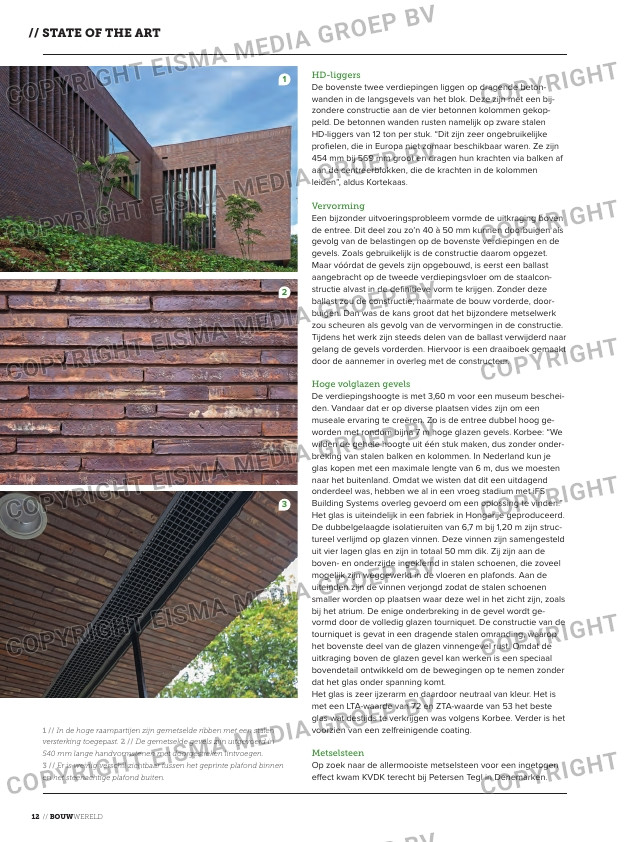

1 // In de hoge raampartijen zijn gemetselde ribben met een stalen
versterking toegepast. 2 // De gemetselde gevels zijn uitgevoerd in
540 mm lange handvormstenen met doorgestreken lintvoegen.
3 // Er is weinig verschil zichtbaar tussen het geprinte plafond binnen
en het steenachtige plafond buiten.
