gemeten omdat de mortel al bij minimale trillingen loslaat. Op
basis van de waarnemingen bij het weghakken kan echter wor-
den vastgesteld dat de hechting van de mortel zeer ondermaats
is en niet voldoet aan de gestelde richtlijn.
spouwankers
Bij de verankering van het buitenspouwblad aan het hsb-bin-
nenspouwblad wordt geconstateerd dat de ankers in horizonta-
le richting schuin zijn aangebracht. Als gevolg hiervan wordt de
trek- en druksterkte van de ankers negatief beïnvloed. Ankers
zijn daarbij handmatig met minimale kracht uit het hout te trek-
ken. De treksterkte van de ankers in het houten binnenspouw-
blad is dan ook onvoldoende. De ankers zijn aangetast door
corrosie ter plaatse van de bevestiging in het hout.
Als gevolg van het schuin aanbrengen van de ankers, het te-
kort aan mortel en de gekozen spouwankers in relatie tot de
spouwbreedte, is de inlegdiepte in de specie minimaal. Door het
rondzetten van het metselwerk blijkt in het midden tussen twee
dilataties de breedte van de spouw groter te zijn dan nabij de
dilataties. Conform het kNB moet de minimale inlegdiepte van
een spouwanker 40 mm zijn voor een goede hechting met het
buitenspouwblad. Dat is hier niet het geval.
De metselmortel is zoals eerder aangegeven niet vol-en-zat
aangebracht. Aan de achterzijde van de steen ontbreekt circa
10 tot 15 mm mortel. Hierdoor wordt het hechtoppervlak van
de ankers en de mortel verder verkleind. De treksterkte van het
anker in het buitenblad wordt daardoor sterk verminderd. Omdat
er sprake is van verbranding van metselwerk is de sterkte van
de mortel lager en hecht de mortel ook minder goed aan de
steen en het anker.
er zijn relatief weinig spouwankers aangebracht. tussen het
raam op de tweede verdieping en het raam op de eerste verdie-
ping zijn circa 1,8 ankers/m2 toegepast waar conform NeN-eN
1996-1-1 minimaal 2,0 ankers/m2 moeten zijn aangebracht.
Het aantal benodigde ankers is daarbij ook afhankelijk van de
trek- en druksterkte van de ankers zelf. Op basis van het onder-
zoek wordt beoordeeld dat bij de spouwankers de treksterkte
van de ankers verwaarloosbaar laag is.
De verankering blijkt niet toereikend waardoor de winddruk en
windtrek onvoldoende kunnen worden afgedragen naar de ach-
terconstructie. en bestaat er een verhoogd risico dat het bui-
tenspouwblad bezwijkt als gevolg van windbelasting.
ConClusIe en hersteladvIes
De verankering van het buitenspouwblad aan het binnenspouw-
blad vertoont ernstige gebreken. Omdat de ankers zonder veel
kracht handmatig uit de achterconstructie kunnen worden ge-
trokken, moet de theoretische trek- en druksterkte van de an-
kers worden verwaarloosd. De constructieve veiligheid van de
gevel kan niet worden gewaarborgd.
Daarbij is de samenhang van het metselwerk zelf onvoldoende
als gevolg van een slechte hechting van de mortel aan de steen
en het niet vol-en-zat aanbrengen van de mortel. De hechting
van de mortel is laag omdat deze onvoldoende vochtig was op
het moment van applicatie. Om de bakstenen toch goed aan
te kunnen drukken in de te droge metselmortel is er te weinig
mortel aangebracht. Daardoor zijn de stenen niet vol-en-zat ver-
kleefd.
Om de constructieve veiligheid van de gevel te waarborgen,
wordt voorgesteld de geveldelen te herstellen door het bestaan-
de buitenspouwblad af te breken en opnieuw op te metselen
en daarbij ook de verankering van de gevel te vernieuwen. n
109
BuiteNspOuwBLAD met
veRvORmiNgeN
54

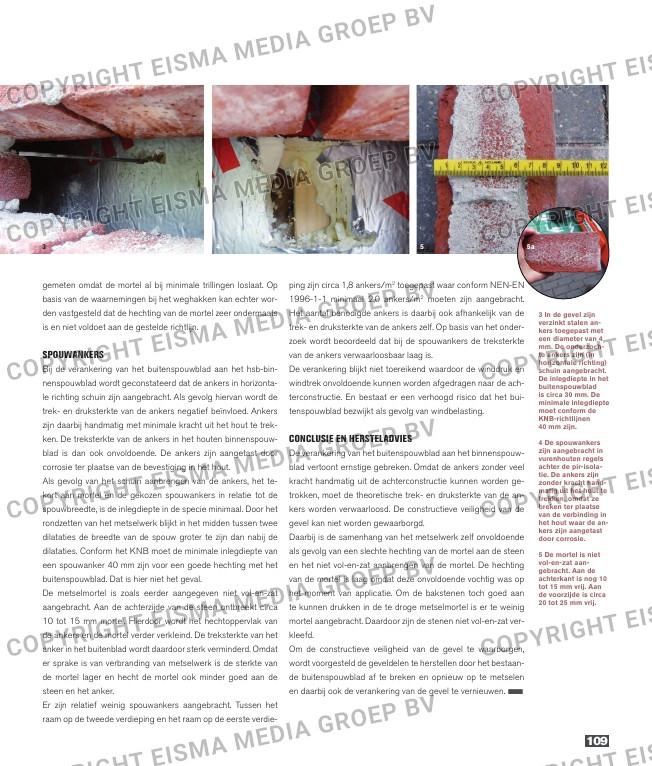

3 In de gevel zijn
