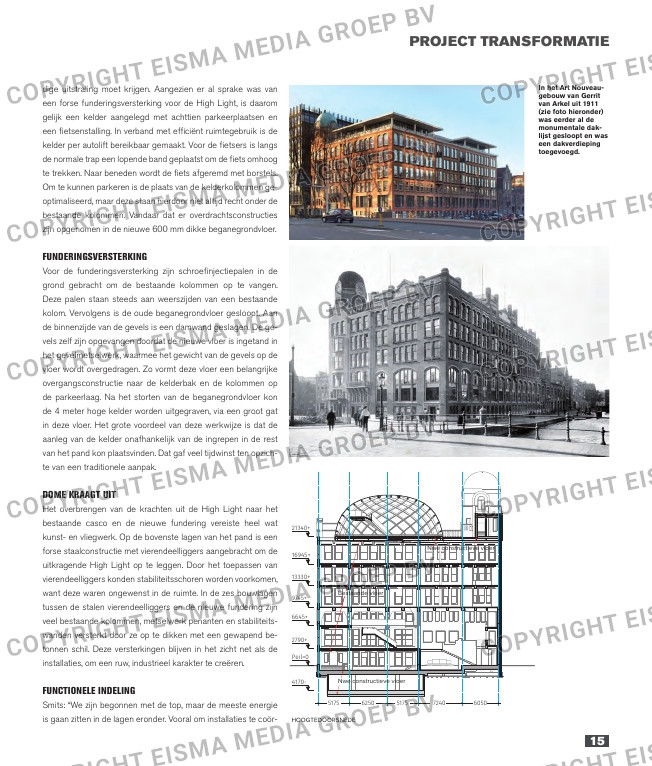

ProjecT TransFormaTie
dige uitstraling moet krijgen. aangezien er al sprake was van
een forse funderingsversterking voor de high light, is daarom
gelijk een kelder aangelegd met achttien parkeerplaatsen en
een fietsenstalling. In verband met efficiënt ruimtegebruik is de
kelder per autolift bereikbaar gemaakt. voor de fietsers is langs
de normale trap een lopende band geplaatst om de fiets omhoog
te trekken. naar beneden wordt de fiets afgeremd met borstels.
om te kunnen parkeren is de plaats van de kelderkolommen ge-
optimaliseerd, maar deze staan hierdoor niet altijd recht onder de
bestaande kolommen. vandaar dat er overdrachtsconstructies
zijn opgenomen in de nieuwe 600 mm dikke beganegrondvloer.
Funderingsversterking
voor de funderingsversterking zijn schroefinjectiepalen in de
grond gebracht om de bestaande kolommen op te vangen.
deze palen staan steeds aan weerszijden van een bestaande
kolom. vervolgens is de oude beganegrondvloer gesloopt. aan
de binnenzijde van de gevels is een damwand geslagen. de ge-
vels zelf zijn opgevangen doordat de nieuwe vloer is ingetand in
het gevelmetselwerk, waarmee het gewicht van de gevels op de
vloer wordt overgedragen. zo vormt deze vloer een belangrijke
overgangsconstructie naar de kelderbak en de kolommen op
de parkeerlaag. na het storten van de beganegrondvloer kon
de 4 meter hoge kelder worden uitgegraven, via een groot gat
in deze vloer. het grote voordeel van deze werkwijze is dat de
aanleg van de kelder onafhankelijk van de ingrepen in de rest
van het pand kon plaatsvinden. dat gaf veel tijdwinst ten opzich-
te van een traditionele aanpak.
dome kraagt uit
het overbrengen van de krachten uit de high light naar het
bestaande casco en de nieuwe fundering vereiste heel wat
kunst- en vliegwerk. op de bovenste lagen van het pand is een
forse staalconstructie met vierendeelliggers aangebracht om de
uitkragende high light op te leggen. door het toepassen van
vierendeelliggers konden stabiliteitsschoren worden voorkomen,
want deze waren ongewenst in de ruimte. In de zes bouwlagen
tussen de stalen vierendeelliggers en de nieuwe fundering zijn
veel bestaande kolommen, metselwerk penanten en stabiliteits-
wanden versterkt door ze op te dikken met een gewapend be-
tonnen schil. deze versterkingen blijven in het zicht net als de
installaties, om een ruw, industrieel karakter te creëren.
FunCtionele indeling
smits: “we zijn begonnen met de top, maar de meeste energie
is gaan zitten in de lagen eronder. vooral om installaties te coör-
In het Art Nouveau-
gebouw van Gerrit
van Arkel uit 1911
(zie foto hieronder)
was eerder al de
monumentale dak-
lijst gesloopt en was
een dakverdieping
toegevoegd.
5175 6250 5175 7240 6050
Peil=0
4170-
2790+
6645+
9745+
13330+
16945+
21340+
Nwe constructieve vloer
Bestaande vloer
Nwe constructieve vloer
HOOGTEDOORSNEDE 1:500
