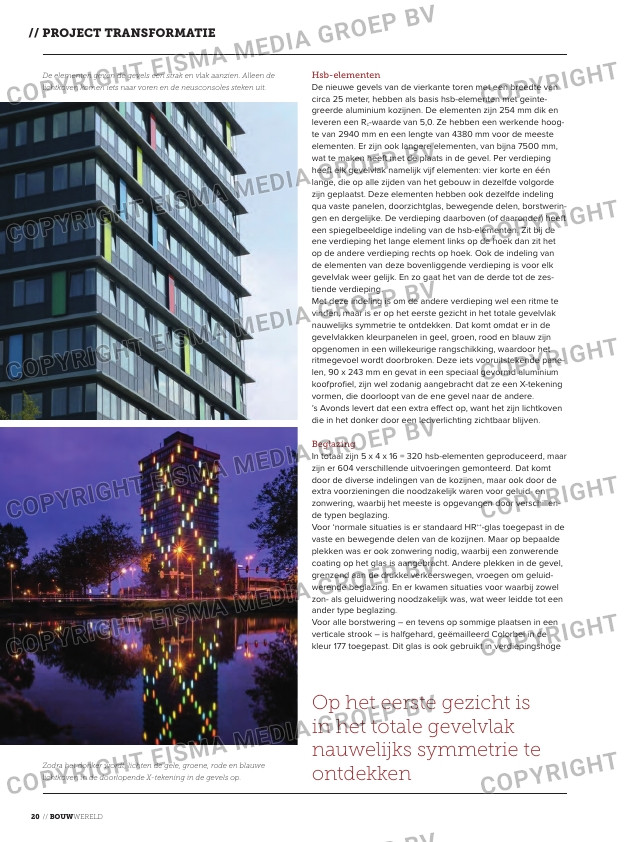

Hsb-elementen
De nieuwe gevels van de vierkante toren met een breedte van
circa 25 meter, hebben als basis hsb-elementen met geïnte-
greerde aluminium kozijnen. De elementen zijn 254 mm dik en
leveren een Rc-waarde van 5,0. Ze hebben een werkende hoog-
te van 2940 mm en een lengte van 4380 mm voor de meeste
elementen. Er zijn ook langere elementen, van bijna 7500 mm,
wat te maken heeft met de plaats in de gevel. Per verdieping
heeft elk gevelvlak namelijk vijf elementen: vier korte en één
lange, die op alle zijden van het gebouw in dezelfde volgorde
zijn geplaatst. Deze elementen hebben ook dezelfde indeling
qua vaste panelen, doorzichtglas, bewegende delen, borstwerin-
gen en dergelijke. De verdieping daarboven (of daaronder) heeft
een spiegelbeeldige indeling van de hsb-elementen. Zit bij de
ene verdieping het lange element links op de hoek dan zit het
op de andere verdieping rechts op hoek. Ook de indeling van
de elementen van deze bovenliggende verdieping is voor elk
gevelvlak weer gelijk. En zo gaat het van de derde tot de zes-
tiende verdieping.
Met deze indeling is om de andere verdieping wel een ritme te
vinden, maar is er op het eerste gezicht in het totale gevelvlak
nauwelijks symmetrie te ontdekken. Dat komt omdat er in de
gevelvlakken kleurpanelen in geel, groen, rood en blauw zijn
opgenomen in een willekeurige rangschikking, waardoor het
ritmegevoel wordt doorbroken. Deze iets vooruitstekende pane-
len, 90 x 243 mm en gevat in een speciaal gevormd aluminium
koofprofiel, zijn wel zodanig aangebracht dat ze een X-tekening
vormen, die doorloopt van de ene gevel naar de andere.
’s Avonds levert dat een extra effect op, want het zijn lichtkoven
die in het donker door een ledverlichting zichtbaar blijven.

Beglazing
In totaal zijn 5 x 4 x 16 = 320 hsb-elementen geproduceerd, maar
zijn er 604 verschillende uitvoeringen gemonteerd. Dat komt
door de diverse indelingen van de kozijnen, maar ook door de
extra voorzieningen die noodzakelijk waren voor geluid- en
zonwering, waarbij het meeste is opgevangen door verschillen-
de typen beglazing.
Voor ‘normale situaties is er standaard HR++-glas toegepast in de
vaste en bewegende delen van de kozijnen. Maar op bepaalde
plekken was er ook zonwering nodig, waarbij een zonwerende
coating op het glas is aangebracht. Andere plekken in de gevel,
grenzend aan de drukke verkeerswegen, vroegen om geluid-
werende beglazing. En er kwamen situaties voor waarbij zowel
zon- als geluidwering noodzakelijk was, wat weer leidde tot een
ander type beglazing.
Voor alle borstwering – en tevens op sommige plaatsen in een
verticale strook – is halfgehard, geëmailleerd Colorbel in de
kleur 177 toegepast. Dit glas is ook gebruikt in verdiepingshoge

op het eerste gezicht is
in het totale gevelvlak
nauwelijks symmetrie te
ontdekken

Zodra het donker wordt, lichten de gele, groene, rode en blauwe

lichtkoven in de doorlopende X-tekening in de gevels op.

De elementen geven de gevels een strak en vlak aanzien. Alleen de

lichtkoven komen iets naar voren en de neusconsoles steken uit.
