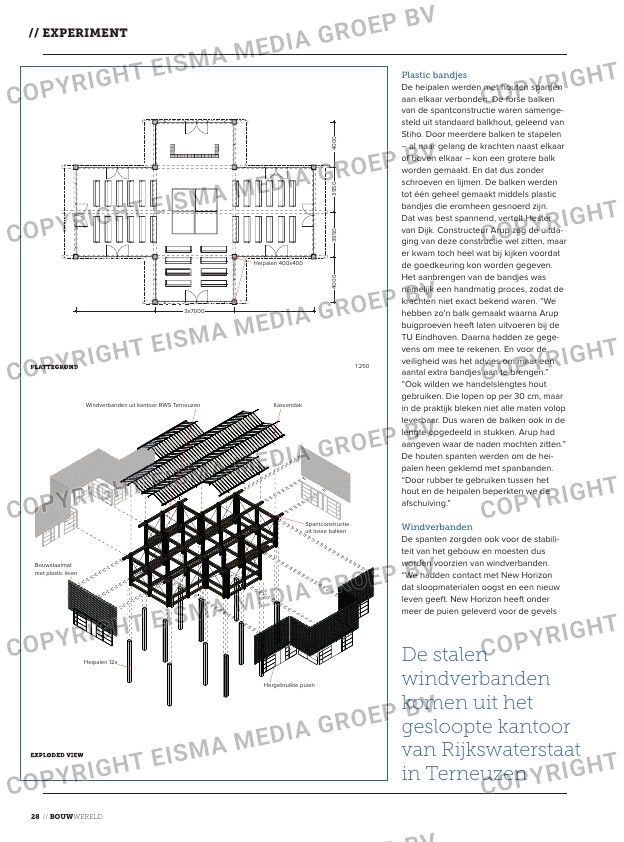

Heipalen 12x
Bouwstaalmat
met plastic leien
Kassendak
Spantconstructie
uit losse balken
Hergebruikte puien
Windverbanden uit kantoor RWS Terneuzen
3×7000
3
9
5
0
4
0
0
0
Heipalen 400×400
4
0
0
0
3
9
5
0
1:250
Plastic bandjes
De heipalen werden met houten spanten
aan elkaar verbonden. De forse balken
van de spantconstructie waren samenge-
steld uit standaard balkhout, geleend van
Stiho. Door meerdere balken te stapelen
– al naar gelang de krachten naast elkaar
of boven elkaar – kon een grotere balk
worden gemaakt. En dat dus zonder
schroeven en lijmen. De balken werden
tot één geheel gemaakt middels plastic
bandjes die eromheen gesnoerd zijn.
Dat was best spannend, vertelt Hester
van Dijk. Constructeur Arup zag de uitda-
ging van deze constructie wel zitten, maar
er kwam toch heel wat bij kijken voordat
de goedkeuring kon worden gegeven.
Het aanbrengen van de bandjes was
namelijk een handmatig proces, zodat de
krachten niet exact bekend waren. “We
hebben zo’n balk gemaakt waarna Arup
buigproeven heeft laten uitvoeren bij de
TU Eindhoven. Daarna hadden ze gege-
vens om mee te rekenen. En voor de
veiligheid was het advies om maar een
aantal extra bandjes aan te brengen.”
“Ook wilden we handelslengtes hout
gebruiken. Die lopen op per 30 cm, maar
in de praktijk bleken niet alle maten volop
leverbaar. Dus waren de balken ook in de
lengte opgedeeld in stukken. Arup had
aangeven waar de naden mochten zitten.”
De houten spanten werden om de hei-
palen heen geklemd met spanbanden.
“Door rubber te gebruiken tussen het
hout en de heipalen beperkten we de
afschuiving.”
Windverbanden
De spanten zorgden ook voor de stabili-
teit van het gebouw en moesten dus
worden voorzien van windverbanden.
“We hadden contact met New Horizon
dat sloopmaterialen oogst en een nieuw
leven geeft. New Horizon heeft onder
meer de puien geleverd voor de gevels
de stalen
windverbanden
komen uit het
gesloopte kantoor
van rijkswaterstaat
in Terneuzen
