Hoog Catharijne in Utrecht is vrijwel onherkenbaar veranderd.
Eerder al werd midden in het winkelcentrum het nieuwe Poort-
gebouw (zie Bouwwereld 5-2017) gerealiseerd, tussen de weg
en het water van de Catharijnesingel. Parallel daaraan ligt nu de
nieuwe Stadskamer, boven het water van de Catharijnesingel.
De Stadskamer is een ruimte met allure, vooral door het vele
glas in zowel de daken als de gevels. Brakel Atmos engineerde,
leverde en monteerde zowel het glas als de staalconstructie van
deze gevels en daken. Bouwtechnisch waren beide een uitda-
ging, maar vooral de zware hangende glasgevel met onderaan
een horizontaal gelegen stalen windbok vergde het uiterste van
de engineers en constructeurs van Brakel Atmos. Momenteel is
twee derde van de Stadskamer gereed. Het resterende deel
wordt gerealiseerd in fase 2, na de sloop van de oude traverse
over de Catharijnesingel.
Negen zadeldaken
De straks 93,6 meter lange Stadskamer krijgt negen glazen
zadeldaken, waarvan er nu zes gerealiseerd zijn. De zadeldaken
(16 x 10,4 meter) overspannen de Stadskamer in dwarsrichting.
Tussen de zadeldaken onderling is een gootconstructie aan-
gebracht. De helling van de glasdaken is maar klein. In de
dwarsrichting van het dak zijn de naden tussen de ruiten daarom
structureel gekit, met een glasprofiel aan de onderzijde maar
zonder afdeklijst aan de bovenzijde. Vanwege het formaat van
de ruiten (2 x 1,16 meter) zijn in deze kitnaad drukschijven opge-
nomen waarmee de ruit toch een inklemming krijgt. Zonder die
inklemming zouden de ruiten extra dik moeten worden, mede
vanwege sneeuwbelasting en incidentele beloopbaarheid en de
grote veiligheidsfactor die de gemeente Utrecht hanteerde voor
de gehele dakconstructie. De nok en gordingen van de staalcon-
structie van de diverse zadeldaken zijn momentvast met elkaar
verbonden om het aantal windverbanden in de kappen te beper-
ken, vertellen projectleider Cees van Willegen en projectmana-
ger Ton Willems van Brakel Atmos.
Strook lessenaarsdak
Bijzonder aan de zadeldaken is dat ze niet rechtstreeks aanslui-
ten op de belendingen, maar op twee meter afstand daarvan
eindigen. De twee meter tussen de beëindiging van de zadel-
daken en de belendingen is gevuld met een lange strook les-
senaarsdak. Dit lessenaarsdak heeft zijn hoge kant tegen de
belendingen. Het water stroomt af naar een lange goot langs de
opstanden van de zadeldaken.
De Stadskamer heeft een volledig glazen gevel. Het onderste
deel daarvan is uitgevoerd met tourniquets. Dit vier meter hoge
deel staat op zichzelf. De glazen gevel daarboven – 14 meter
hoog – is opgehangen aan twee parallelle stalen HEM 1000-
profielen, die de Stadskamer in dwarsrichting overspannen.
Deze profielen, bepaald door de hoofdconstructeur, zijn aan één

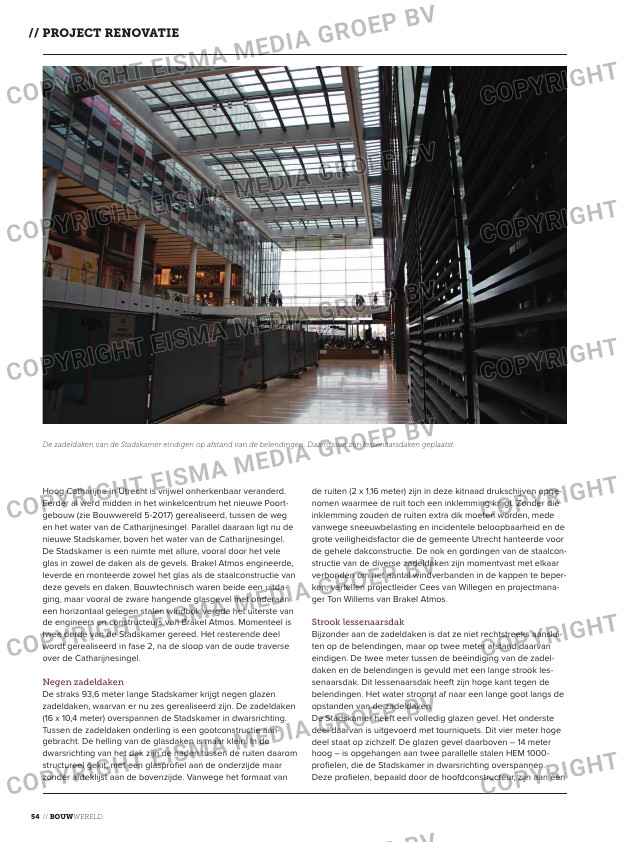

De zadeldaken van de Stadskamer eindigen op afstand van de belendingen. Daartussen zijn lessenaarsdaken geplaatst.
