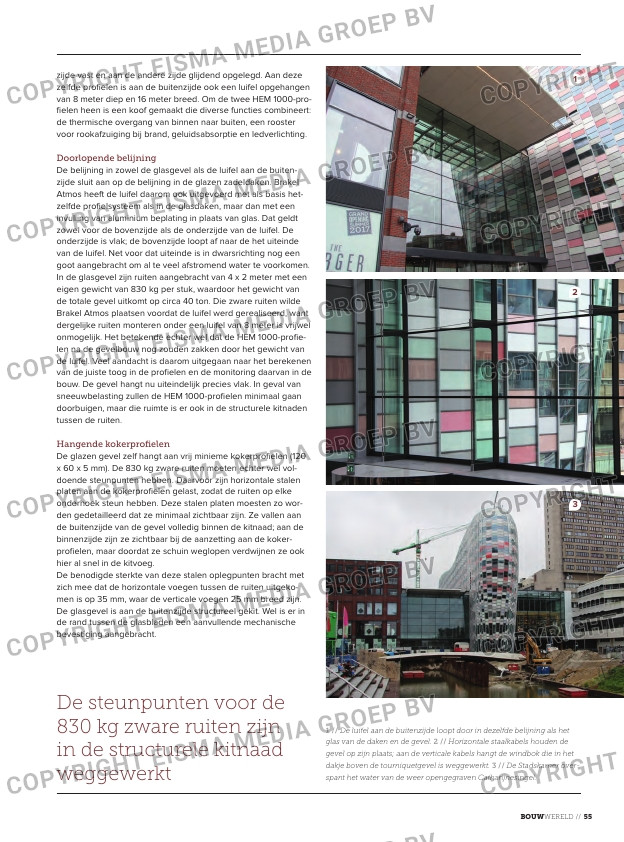

1 // De luifel aan de buitenzijde loopt door in dezelfde belijning als het

glas van de daken en de gevel. 2 // Horizontale staalkabels houden de

gevel op zijn plaats; aan de verticale kabels hangt de windbok die in het

dakje boven de tourniquetgevel is weggewerkt. 3 // De Stadskamer over-

spant het water van de weer opengegraven Catharijnesingel.

zijde vast en aan de andere zijde glijdend opgelegd. Aan deze
zelfde profielen is aan de buitenzijde ook een luifel opgehangen
van 8 meter diep en 16 meter breed. Om de twee HEM 1000-pro-
fielen heen is een koof gemaakt die diverse functies combineert:
de thermische overgang van binnen naar buiten, een rooster
voor rookafzuiging bij brand, geluidsabsorptie en ledverlichting.

Doorlopende belijning
De belijning in zowel de glasgevel als de luifel aan de buiten-
zijde sluit aan op de belijning in de glazen zadeldaken. Brakel
Atmos heeft de luifel daarom ook uitgevoerd met als basis het-
zelfde profielsysteem als in de glasdaken, maar dan met een
invulling van aluminium beplating in plaats van glas. Dat geldt
zowel voor de bovenzijde als de onderzijde van de luifel. De
onderzijde is vlak; de bovenzijde loopt af naar de het uiteinde
van de luifel. Net voor dat uiteinde is in dwarsrichting nog een
goot aangebracht om al te veel afstromend water te voorkomen.
In de glasgevel zijn ruiten aangebracht van 4 x 2 meter met een
eigen gewicht van 830 kg per stuk, waardoor het gewicht van
de totale gevel uitkomt op circa 40 ton. Die zware ruiten wilde
Brakel Atmos plaatsen voordat de luifel werd gerealiseerd, want
dergelijke ruiten monteren onder een luifel van 8 meter is vrijwel
onmogelijk. Het betekende echter wel dat de HEM 1000-profie-
len na de gevelbouw nog zouden zakken door het gewicht van
de luifel. Veel aandacht is daarom uitgegaan naar het berekenen
van de juiste toog in de profielen en de monitoring daarvan in de
bouw. De gevel hangt nu uiteindelijk precies vlak. In geval van
sneeuwbelasting zullen de HEM 1000-profielen minimaal gaan
doorbuigen, maar die ruimte is er ook in de structurele kitnaden
tussen de ruiten.

Hangende kokerprofielen
De glazen gevel zelf hangt aan vrij minieme kokerprofielen (120
x 60 x 5 mm). De 830 kg zware ruiten moeten echter wel vol-
doende steunpunten hebben. Daarvoor zijn horizontale stalen
platen aan de kokerprofielen gelast, zodat de ruiten op elke
onderhoek steun hebben. Deze stalen platen moesten zo wor-
den gedetailleerd dat ze minimaal zichtbaar zijn. Ze vallen aan
de buitenzijde van de gevel volledig binnen de kitnaad; aan de
binnenzijde zijn ze zichtbaar bij de aanzetting aan de koker-
profielen, maar doordat ze schuin weglopen verdwijnen ze ook
hier al snel in de kitvoeg.
De benodigde sterkte van deze stalen oplegpunten bracht met
zich mee dat de horizontale voegen tussen de ruiten uitgeko-
men is op 35 mm, waar de verticale voegen 25 mm breed zijn.
De glasgevel is aan de buitenzijde structureel gekit. Wel is er in
de rand tussen de glasbladen een aanvullende mechanische
bevestiging aangebracht.

de steunpunten voor de
830 kg zware ruiten zijn
in de structurele kitnaad
weggewerkt
