Horizontale windbok
Naast de verticale belasting speelde de
horizontale (wind)belasting een veel gro-
tere rol. De hangende gevel moest daar-
voor aan de onderzijde worden gefixeerd
en mag niet gaan doorbuigen. Daarvoor
is aan de onderzijde van de hangende
glasgevel – net boven de glasgevel met
de tourniquets – een liggend stalen vak-
werk aangebracht, dat dienstdoet als
windbok. Deze hangt aan de stalen ko-
kerprofielen die de glasgevel draagt. De
windbok moest horizontaal worden afge-
steund, terwijl deze verticaal moet kun-
nen schuiven vanwege bijvoorbeeld
sneeuwbelasting op het dak. Daarvoor is
een soort penconstructie gemaakt die
langs de gevel schuift in sleuven tussen
twee afgeschoorde staalplaten.
Voor de windbelasting in het gevelvlak
van 14 x 20 meter zijn achter de hangen-
de kokerprofielen glazen vinnen aange-
bracht. Deze lopen steeds door over
twee ruiten (4 meter) en zijn 735 mm diep.
Tussen de verschillende delen van de
glazen vinnen zijn stalen kokers ge-
plaatst, die dienen als afsteunpunt voor
een horizontale kabel die van gevel tot
gevel spant. Deze horizontale kabel
vormt met de glazen vinnen een raster
dat de windbelasting in het vlak opvangt.
Achter het raster van verticale glazen
vinnen en horizontale kabels langs zijn
verticale staalkabels aangebracht. Aan
deze kabels is de windbok opgehangen.
Noordpassage
Brakel Atmos realiseerde ook het glasdak
van de noordpassage – haaks op Poort-
gebouw en Stadskamer – van Hoog
Catharijne. Dit lessenaarsdak van circa
10 x 60 meter is inmiddels helemaal afge-
rond. Het glas (1,5 x 2,6 m) ligt hier in
‘halfsteensverband’. Ook hier zijn de voe-
gen aan de bovenzijde afgekit om een
onbelemmerde afstroming van hemel-
water te krijgen op het slechts licht hel-
lende dak. In de kitnaad zijn drukschijven
toegepast om de glasdikte te kunnen
beperken. Een uitdaging zat hier in de
staalconstructie. De sprinkler is in de
staalconstructie geïntegreerd, maar de
sprinklerkop mag zich niet te ver van het
glas in het dakvlak bevinden. Brakel
Atmos wist de beschikbare hoogte zo
efficiënt mogelijk te benutten door aan
weerszijden van een kokerprofiel een
staalplaat aan te brengen, die constructief
samenwerken. Deze staalplaten zijn ho-
ger dan het kokerprofiel, waardoor aan

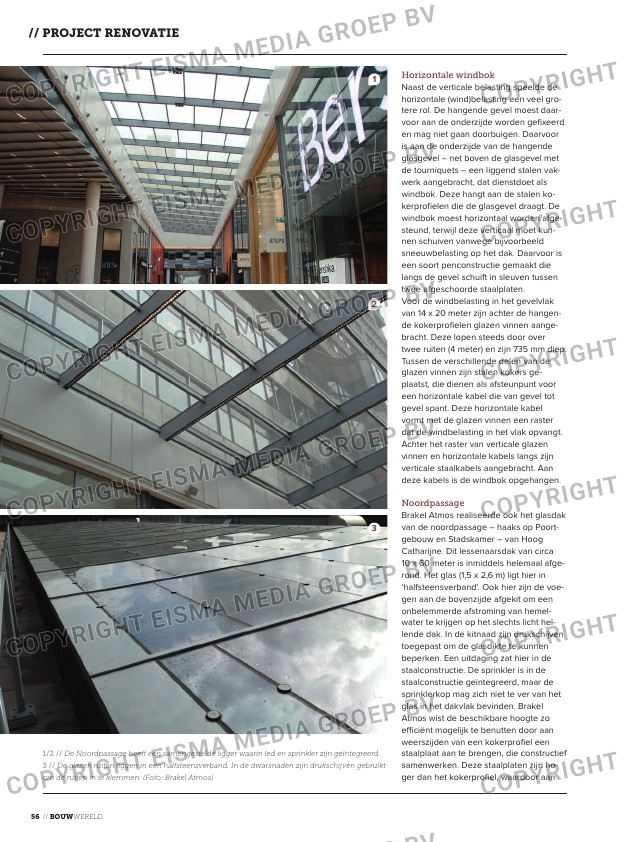

1/2 // De Noordpassage heeft een samengestelde ligger waarin led en sprinkler zijn geïntegreerd.
3 // De glazen ruiten liggen in een halfsteensverband. In de dwarsnaden zijn drukschijven gebruikt
om de ruiten in te klemmen. (Foto: Brakel Atmos)
