H
et Butterfly Roof project van Kevin Veenhuizen Ar-
chitects uit Amsterdam dankt zijn naam aan de vorm
van het dak. Het bestaat uit twee driehoeken die
onder een hoek ten opzichte van elkaar staan. Het
ontwerp maakt optimaal gebruik van de gegeven hoogte van
de bestaande patiomuren die tot de tweede verdieping van de
woning reiken.
“We hebben vanaf het laagste punt – de plek waar de bestaan-
de hemelwaterafvoer van de oude patio zat – een diagonaal
getrokken naar de andere kant en steeds de hoogste punten
mogelijk in de patio genomen. Aan de straatkant is dat net on-
der het hekwerk, een eis van welstand, in de hoek naar de buren
gaat het dak het hoogst de lucht in.”
Ruime woonkeuken
Het nieuwe ontwerp trekt de ruimte van de oorspronkelijke pa-
tio op de eerste verdieping bij de keuken waardoor een ruime
woonkeuken van 47 vierkante meter ontstaat. De ruimte is in-
gericht met op maat gemaakt meubilair dat volgens Veenhuizen
in het teken staat van het gezinsleven, samen koken, eten en
ontspannen.
In de nieuwe ruimte is een walnoothouten keuken neergezet.
In het midden staat een kookeiland dat tegelijkertijd eettafel is.
Deze in warm eiken afgewerkte tafel is het hart van de ruimte en
maakt de keuken, samen met het nieuwe zitgedeelte, een pretti-
ge verblijfsruimte voor het gezin. Ook kan de tafel overdag als fij-
EEn mOssIgE, RElAtIEf DOnKERE pAtIO
Is DOOR KEVIn VEEnHuIzEn ARcHItEcts
gEtRAnsfORmEERD tOt EEn mODERnE
WOOnKEuKEn. DE VOORmAlIgE
BuItEnRuImtE WERD VOORzIEn VAn EEn
scHuInstAAnD VlInDERDAK En EEn
mAAtWERK KEuKEn. HEt scHuInE DAK WAs
BOuWtEcHnIscH EEn pIttIgE Klus.
TeksT Peter de Winter FoTo’s MWA HArt nibbrig
de crux
91
WAtERDIcHt
VlInDERDAK
KnAp lAstIg
ne werkplek worden gebruikt. De parelmoeren terazzo afwerking
van het keukenblad geeft de keuken een eigentijdse uitstraling.
wateRdicht
Het lastigste was de randen van het dak waterdicht te maken.
Je hebt rondom te maken met allemaal verschillende aanslui-
tingen. Op een punt moet het dak aansluiten op de gevel van
de bovenliggende verdieping, het moet ook aansluiten op de
achterliggende patio’s en aan de zijkant is de aansluiting van het
dak weer anders. uiteraard horen al die details honderd procent
waterdicht te zijn.
“Daar komt bij dat het dak allemaal verschillende hoeken heeft.
Het vroeg dus flink wat tekenwerk om de onderliggende hout-
constructie precies goed te krijgen, zodat de raamprofielen er
recht op gemaakt konden worden. Daarnaast speelt de loca-
tie – het Oosterdok in Amsterdam – ook een rol. Hier waait
het vaak erg hard en valt het regenwater op veel verschillende
manieren neer op het dak. Dat vraagt om extra waterkeringen
en goede loodslabben voor een perfecte waterdichting van de
raamprofielen.”
hsb-vooRzetwanden
De buitenmuren van de patio zijn in het nieuwe ontwerp na-
geïsoleerd met hsb-voorzetwanden. De wanden zijn afgewerkt
met osb-plaat met daaroverheen gips dat door een stukadoor is
afgewerkt. De schil is aldus geïsoleerd om de behaaglijkheid in

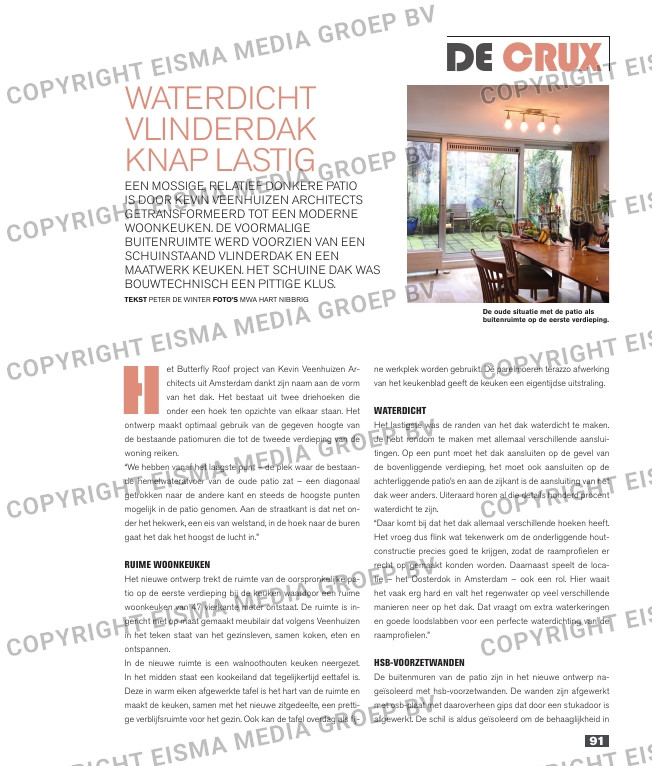

De oude situatie met de patio als
buitenruimte op de eerste verdieping.
