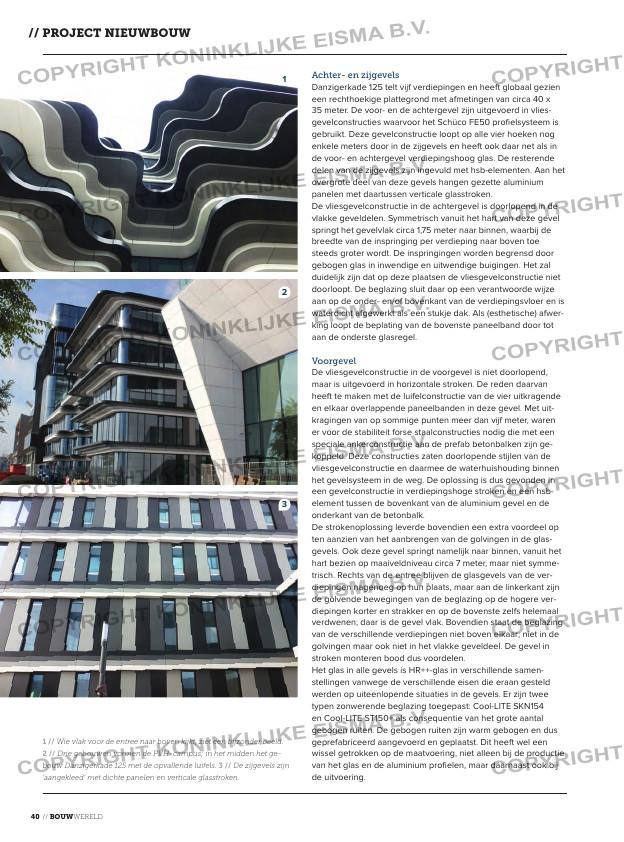

Achter- en zijgevels
Danzigerkade 125 telt vijf verdiepingen en heeft globaal gezien
een rechthoekige plattegrond met afmetingen van circa 40 x
35 meter. De voor- en de achtergevel zijn uitgevoerd in vlies-
gevelconstructies waarvoor het Schüco FE50 profielsysteem is
gebruikt. Deze gevelconstructie loopt op alle vier hoeken nog
enkele meters door in de zijgevels en heeft ook daar net als in
de voor- en achtergevel verdiepingshoog glas. De resterende
delen van de zijgevels zijn ingevuld met hsb-elementen. Aan het
overgrote deel van deze gevels hangen gezette aluminium
panelen met daartussen verticale glasstroken.
De vliesgevelconstructie in de achtergevel is doorlopend in de
vlakke geveldelen. Symmetrisch vanuit het hart van deze gevel
springt het gevelvlak circa 1,75 meter naar binnen, waarbij de
breedte van de inspringing per verdieping naar boven toe
steeds groter wordt. De inspringingen worden begrensd door
gebogen glas in inwendige en uitwendige buigingen. Het zal
duidelijk zijn dat op deze plaatsen de vliesgevelconstructie niet
doorloopt. De beglazing sluit daar op een verantwoorde wijze
aan op de onder- en/of bovenkant van de verdiepingsvloer en is
waterdicht afgewerkt als een stukje dak. Als (esthetische) afwer-
king loopt de beplating van de bovenste paneelband door tot
aan de onderste glasregel.
Voorgevel
De vliesgevelconstructie in de voorgevel is niet doorlopend,
maar is uitgevoerd in horizontale stroken. De reden daarvan
heeft te maken met de luifelconstructie van de vier uitkragende
en elkaar overlappende paneelbanden in deze gevel. Met uit-
kragingen van op sommige punten meer dan vijf meter, waren
er voor de stabiliteit forse staalconstructies nodig die met een
speciale ankerconstructie aan de prefab betonbalken zijn ge-
koppeld. Deze constructies zaten doorlopende stijlen van de
vliesgevelconstructie en daarmee de waterhuishouding binnen
het gevelsysteem in de weg. De oplossing is dus gevonden in
een gevelconstructie in verdiepingshoge stroken en een hsb-
element tussen de bovenkant van de aluminium gevel en de
onderkant van de betonbalk.
De strokenoplossing leverde bovendien een extra voordeel op
ten aanzien van het aanbrengen van de golvingen in de glas-
gevels. Ook deze gevel springt namelijk naar binnen, vanuit het
hart bezien op maaiveldniveau circa 7 meter, maar niet symme-
trisch. Rechts van de entree blijven de glasgevels van de ver-
diepingen nagenoeg op hun plaats, maar aan de linkerkant zijn
de golvende bewegingen van de beglazing op de hogere ver-
diepingen korter en strakker en op de bovenste zelfs helemaal
verdwenen; daar is de gevel vlak. Bovendien staat de beglazing
van de verschillende verdiepingen niet boven elkaar; niet in de
golvingen maar ook niet in het vlakke geveldeel. De gevel in
stroken monteren bood dus voordelen.
Het glas in alle gevels is HR++-glas in verschillende samen-
stellingen vanwege de verschillende eisen die eraan gesteld
werden op uiteenlopende situaties in de gevels. Er zijn twee
typen zonwerende beglazing toegepast: Cool-LITE SKN154
en Cool-LITE ST150+ als consequentie van het grote aantal
gebogen ruiten. De gebogen ruiten zijn warm gebogen en dus
geprefabriceerd aangevoerd en geplaatst. Dit heeft wel een
wissel getrokken op de maatvoering, niet alleen bij de productie
van het glas en de aluminium profielen, maar daarnaast ook bij
de uitvoering.
1 // Wie vlak voor de entree naar boven kijkt, ziet een bijzonder beeld.
2 // Drie gebouwen vormen de PVH-campus; in het midden het ge-
bouw Danzigerkade 125 met de opvallende luifels. 3 // De zijgevels zijn
‘aangekleed’ met dichte panelen en verticale glasstroken.
