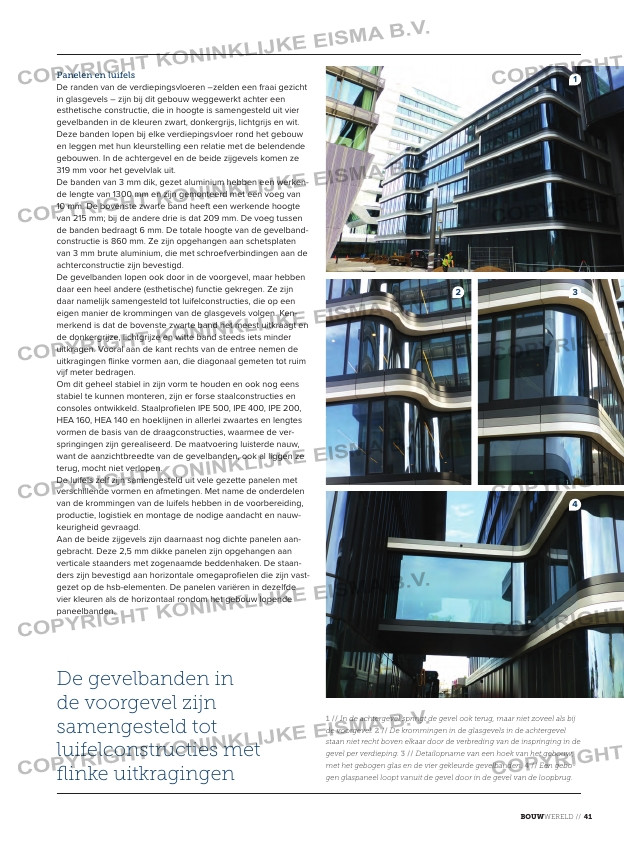

Pagina 41 van: Bouwwereld #12 2018

Panelen en luifels
De randen van de verdiepingsvloeren –zelden een fraai gezicht
in glasgevels – zijn bij dit gebouw weggewerkt achter een
esthetische constructie, die in hoogte is samengesteld uit vier
gevelbanden in de kleuren zwart, donkergrijs, lichtgrijs en wit.
Deze banden lopen bij elke verdiepingsvloer rond het gebouw
en leggen met hun kleurstelling een relatie met de belendende
gebouwen. In de achtergevel en de beide zijgevels komen ze
319 mm voor het gevelvlak uit.
De banden van 3 mm dik, gezet aluminium hebben een werken-
de lengte van 1300 mm en zijn gemonteerd met een voeg van
10 mm. De bovenste zwarte band heeft een werkende hoogte
van 215 mm; bij de andere drie is dat 209 mm. De voeg tussen
de banden bedraagt 6 mm. De totale hoogte van de gevelband-
constructie is 860 mm. Ze zijn opgehangen aan schetsplaten
van 3 mm brute aluminium, die met schroefverbindingen aan de
achterconstructie zijn bevestigd.
De gevelbanden lopen ook door in de voorgevel, maar hebben
daar een heel andere (esthetische) functie gekregen. Ze zijn
daar namelijk samengesteld tot luifelconstructies, die op een
eigen manier de krommingen van de glasgevels volgen. Ken-
merkend is dat de bovenste zwarte band het meest uitkraagt en
de donkergrijze, lichtgrijze en witte band steeds iets minder
uitkragen. Vooral aan de kant rechts van de entree nemen de
uitkragingen flinke vormen aan, die diagonaal gemeten tot ruim
vijf meter bedragen.
Om dit geheel stabiel in zijn vorm te houden en ook nog eens
stabiel te kunnen monteren, zijn er forse staalconstructies en
consoles ontwikkeld. Staalprofielen IPE 500, IPE 400, IPE 200,
HEA 160, HEA 140 en hoeklijnen in allerlei zwaartes en lengtes
vormen de basis van de draagconstructies, waarmee de ver-
springingen zijn gerealiseerd. De maatvoering luisterde nauw,
want de aanzichtbreedte van de gevelbanden, ook al liggen ze
terug, mocht niet verlopen.
De luifels zelf zijn samengesteld uit vele gezette panelen met
verschillende vormen en afmetingen. Met name de onderdelen
van de krommingen van de luifels hebben in de voorbereiding,
productie, logistiek en montage de nodige aandacht en nauw-
keurigheid gevraagd.
Aan de beide zijgevels zijn daarnaast nog dichte panelen aan-
gebracht. Deze 2,5 mm dikke panelen zijn opgehangen aan
verticale staanders met zogenaamde beddenhaken. De staan-
ders zijn bevestigd aan horizontale omegaprofielen die zijn vast-
gezet op de hsb-elementen. De panelen variëren in dezelfde
vier kleuren als de horizontaal rondom het gebouw lopende
paneel banden.

1 // In de achtergevel springt de gevel ook terug, maar niet zoveel als bij

de voorgevel. 2 // De krommingen in de glasgevels in de achtergevel

staan niet recht boven elkaar door de verbreding van de inspringing in de

gevel per verdieping. 3 // Detailopname van een hoek van het gebouw,

met het gebogen glas en de vier gekleurde gevelbanden. 4 // Een gebo-

gen glaspaneel loopt vanuit de gevel door in de gevel van de loopbrug.

De gevelbanden in
de voorgevel zijn
samengesteld tot
luifelconstructies met
flinke uitkragingen

41BouwwerelD //
