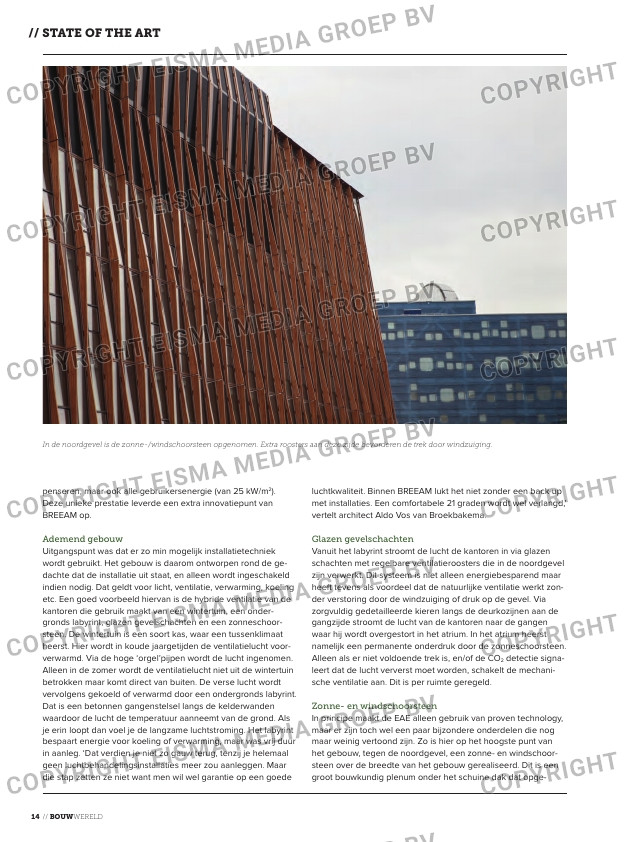

In de noordgevel is de zonne-/windschoorsteen opgenomen. Extra roosters aan deze zijde bevorderen de trek door windzuiging.
penseren, maar ook alle gebruikersenergie (van 25 kW/m2).
Deze unieke prestatie leverde een extra innovatiepunt van
BREEAM op.
Ademend gebouw
Uitgangspunt was dat er zo min mogelijk installatietechniek
wordt gebruikt. Het gebouw is daarom ontworpen rond de ge
dachte dat de installatie uit staat, en alleen wordt ingeschakeld
indien nodig. Dat geldt voor licht, ventilatie, verwarming, koeling
etc. Een goed voorbeeld hiervan is de hybride ventilatie van de
kantoren die gebruik maakt van een wintertuin, een onder
gronds labyrint, glazen gevelschachten en een zonneschoor
steen. De wintertuin is een soort kas, waar een tussenklimaat
heerst. Hier wordt in koude jaargetijden de ventilatielucht voor
verwarmd. Via de hoge ‘orgel’pijpen wordt de lucht ingenomen.
Alleen in de zomer wordt de ventilatielucht niet uit de wintertuin
betrokken maar komt direct van buiten. De verse lucht wordt
vervolgens gekoeld of verwarmd door een ondergronds labyrint.
Dat is een betonnen gangenstelsel langs de kelderwanden
waardoor de lucht de temperatuur aanneemt van de grond. Als
je erin loopt dan voel je de langzame luchtstroming. Het labyrint
bespaart energie voor koeling of verwarming, maar was vrij duur
in aanleg. ‘Dat verdien je niet zo gauw terug, tenzij je helemaal
geen luchtbehandelingsinstallaties meer zou aanleggen. Maar
die stap zetten ze niet want men wil wel garantie op een goede
luchtkwaliteit. Binnen BREEAM lukt het niet zonder een backup
met installaties. Een comfortabele 21 graden wordt wel verlangd,’
vertelt architect Aldo Vos van Broekbakema.
Glazen gevelschachten
Vanuit het labyrint stroomt de lucht de kantoren in via glazen
schachten met regelbare ventilatieroosters die in de noordgevel
zijn verwerkt. Dit systeem is niet alleen energiebesparend maar
heeft tevens als voordeel dat de natuurlijke ventilatie werkt zon
der verstoring door de windzuiging of druk op de gevel. Via
zorgvuldig gedetailleerde kieren langs de deurkozijnen aan de
gangzijde stroomt de lucht van de kantoren naar de gangen
waar hij wordt overgestort in het atrium. In het atrium heerst
namelijk een permanente onderdruk door de zonneschoorsteen.
Alleen als er niet voldoende trek is, en/of de CO2 detectie signa
leert dat de lucht ververst moet worden, schakelt de mechani
sche ventilatie aan. Dit is per ruimte geregeld.
Zonne- en windschoorsteen
In principe maakt de EAE alleen gebruik van proven technology,
maar er zijn toch wel een paar bijzondere onderdelen die nog
maar weinig vertoond zijn. Zo is hier op het hoogste punt van
het gebouw, tegen de noordgevel, een zonne en windschoor
steen over de breedte van het gebouw gerealiseerd. Dit is een
groot bouwkundig plenum onder het schuine dak dat opge
