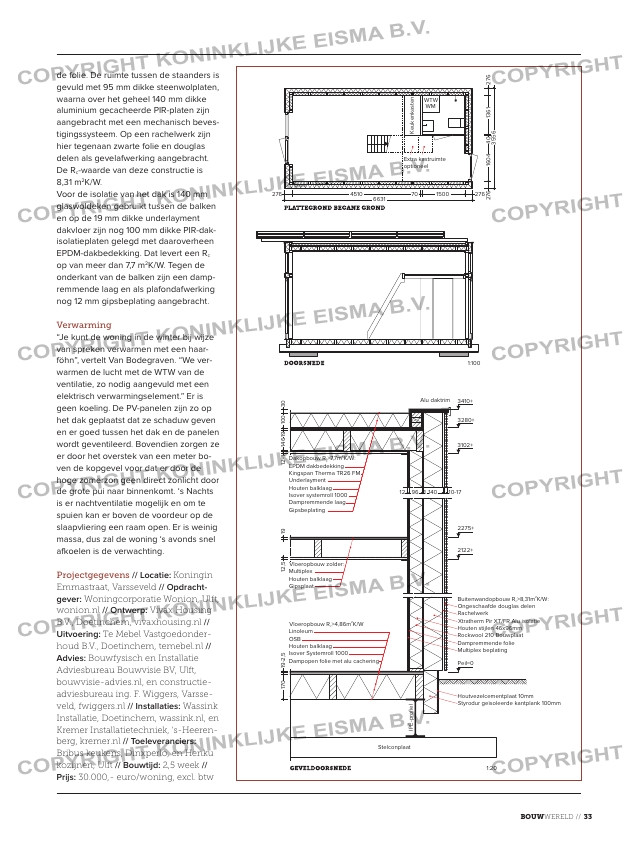

Pagina 33 van: Bouwwereld #2 2017

de folie. De ruimte tussen de staanders is
gevuld met 95 mm dikke steenwolplaten,
waarna over het geheel 140 mm dikke
aluminium gecacheerde PIR-platen zijn
aangebracht met een mechanisch beves-
tigingssysteem. Op een rachelwerk zijn
hier tegenaan zwarte folie en douglas
delen als gevelafwerking aangebracht.
De Rc-waarde van deze constructie is
8,31 m2K/W.
Voor de isolatie van het dak is 140 mm
glaswoldeken gebruikt tussen de balken
en op de 19 mm dikke underlayment
dakvloer zijn nog 100 mm dikke PIR-dak-
isolatieplaten gelegd met daaroverheen
EPDM-dakbedekking. Dat levert een Rc
op van meer dan 7,7 m2K/W. Tegen de
onderkant van de balken zijn een damp-
remmende laag en als plafondafwerking
nog 12 mm gipsbeplating aangebracht.
Verwarming
“Je kunt de woning in de winter bij wijze
van spreken verwarmen met een haar-
föhn”, vertelt Van Bodegraven. “We ver-
warmen de lucht met de WTW van de
ventilatie, zo nodig aangevuld met een
elektrisch verwarmingselement.” Er is
geen koeling. De PV-panelen zijn zo op
het dak geplaatst dat ze schaduw geven
en er goed tussen het dak en de panelen
wordt geventileerd. Bovendien zorgen ze
er door het overstek van een meter bo-
ven de kopgevel voor dat er door de
hoge zomerzon geen direct zonlicht door
de grote pui naar binnenkomt. ‘s Nachts
is er nachtventilatie mogelijk en om te
spuien kan er boven de voordeur op de
slaapvliering een raam open. Er is weinig
massa, dus zal de woning ‘s avonds snel
afkoelen is de verwachting.
1:100
276 4510 70 1500
6631
K
e
u
ke
n
ka
st
e
n
WTW
WM
Extra kastruimte
optioneel
276
13
6
1
3
5
5
6
2
76
4
0
16
0
4
2
76
Vloeropbouw zolder:
Multiplex
Houten balklaag
Gipsplaat
2275+
2122+
19
12
,5
2Dakopbouw R >7,7m K/W:c
EPDM dakbedekking
Kingspan Therma TR26 FM
Underlayment
Houten balklaag
Isover systemroll 1000
Gipsbeplating
Dampremmende laag
3280+
3102+
Alu daktrim
12
-1
14
6
19
10
0
3
0
12 196 140 10-17
3410+
2Buitenwandopbouw R >8,31m K/W:c
Ongeschaafde douglas delen
Rachelwerk
Xtratherm Pir XT/FR Alu isolatie
Houten stijlen 46x96mm
Rockwool 210 Bouwplaat
Dampremmende folie
Multiplex beplating
2Vloeropbouw R >4,86m K/Wc
Linoleum
OSB
Houten balklaag
Isover Systemroll 1000
Dampopen folie met alu cachering Peil=0
Styrodur geïsoleerde kantplank 100mm
Houtvezelcementplaat 10mm
IP
E
-p
ro
fie
l
Stelconplaat
19
-2
,5
17
0
1:20
Projectgegevens // Locatie: Koningin
emmastraat, Varsseveld // Opdracht
gever: woningcorporatie wonion, ulft,
wonion.nl // Ontwerp: Vivax Housing
B.V., doetinchem, vivaxhousing.nl //
Uitvoering: Te Mebel Vastgoedonder
houd B.V., doetinchem, temebel.nl //
Advies: Bouwfysisch en installatie
adviesbureau Bouwvisie BV, ulft,
bouwvisieadvies.nl, en constructie
adviesbureau ing. F. wiggers, Varsse
veld, fwiggers.nl // Installaties: wassink
installatie, doetinchem, wassink.nl, en
Kremer installatietechniek, ’sHeeren
berg, kremer.nl // Toeleveranciers:
Bribus keukens, dinxperlo, en Henku
kozijnen, ulft // Bouwtijd: 2,5 week //
Prijs: 30.000, euro/woning, excl. btw
