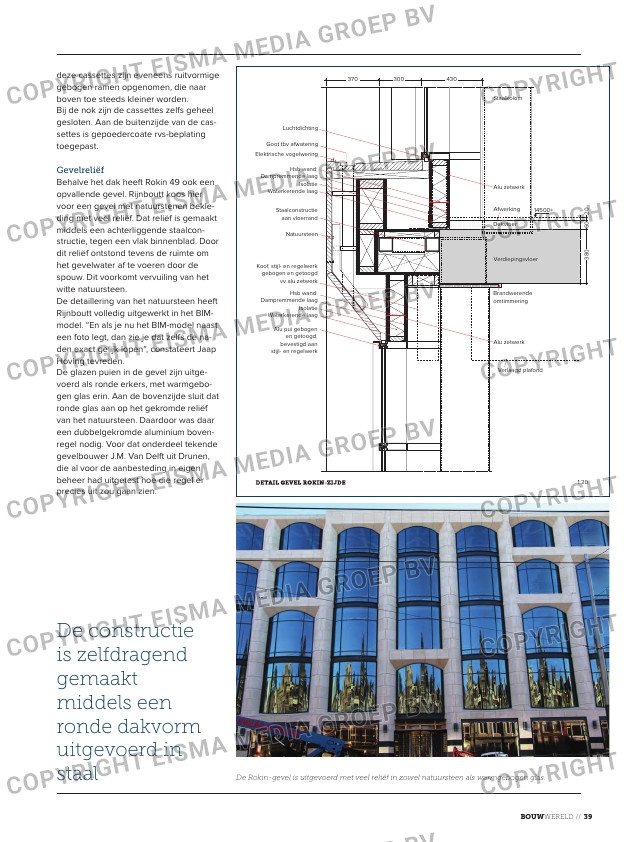

Pagina 39 van: Bouwwereld #2 2017
deze cassettes zijn eveneens ruitvormige
gebogen ramen opgenomen, die naar
boven toe steeds kleiner worden.
Bij de nok zijn de cassettes zelfs geheel
gesloten. Aan de buitenzijde van de cas
settes is gepoedercoate rvsbeplating
toegepast.
Gevelreliëf
Behalve het dak heeft Rokin 49 ook een
opvallende gevel. Rijnboutt koos hier
voor een gevel met natuurstenen bekle
ding met veel reliëf. Dat reliëf is gemaakt
middels een achterliggende staalcon
structie, tegen een vlak binnenblad. Door
dit reliëf ontstond tevens de ruimte om
het gevelwater af te voeren door de
spouw. Dit voorkomt vervuiling van het
witte natuursteen.
De detaillering van het natuursteen heeft
Rijnboutt volledig uitgewerkt in het BIM
model. “En als je nu het BIMmodel naast
een foto legt, dan zie je dat zelfs de na
den exact gelijk lopen”, constateert Jaap
Hoving tevreden.
De glazen puien in de gevel zijn uitge
voerd als ronde erkers, met warmgebo
gen glas erin. Aan de bovenzijde sluit dat
ronde glas aan op het gekromde reliëf
van het natuursteen. Daardoor was daar
een dubbelgekromde aluminium boven
regel nodig. Voor dat onderdeel tekende
gevelbouwer J.M. Van Delft uit Drunen,
die al voor de aanbesteding in eigen
beheer had uitgetest hoe die regel er
precies uit zou gaan zien.
de constructie
is zelfdragend
gemaakt
middels een
ronde dakvorm
uitgevoerd in
staal
Staalkolom
Luchtdichting
Hsb wand:
Dampremmende laag
Isolatie
Waterkerende laag
Afwerking
Dekvloer
Verdiepingsvloer
Brandwerende
omtimmering
Staalconstructie
aan vloerrand
Alu zetwerk
Verlaagd plafond
Koof, stijl- en regelwerk
gebogen en getoogd
vv alu zetwerk
Alu pui gebogen
en getoogd,
bevestigd aan
stijl- en regelwerk
Goot tbv afwatering
Elektrische vogelwering
Natuursteen
370 300 430
14500+
1:20
60
2
0
3
8
0
Alu zetwerk
Hsb wand:
Dampremmende laag
Isolatie
Waterkerende laag
De Rokin-gevel is uitgevoerd met veel reliëf in zowel natuursteen als warmgebogen glas.
