Piazza vervangen. Vanwege onder meer BREEAM-score en
doorval veiligheid is in alle gevallen gekozen voor vervanging
door glas.
Dertig ton
Het 25 meter hoge atriumdak van het Piazza wordt gedragen
door een Bailey-spaceframe, samengesteld uit stalen buizen met
speciale koppelingsstukken. Op dit spaceframe zijn in diagonale
richting stalen goten aangebracht, die zadeldaken met kunststof
beglazing droegen. De lichte spaceframe-constructie bleek
maximaal 9 ton te kunnen dragen. De nieuwe daken van glas en
aluminium wegen echter bij elkaar al 30 ton. Toch was het de
bedoeling om het spaceframe en de daarop liggende stalen
goten te hergebruiken en alleen de zadeldaken te vervangen.
“Samen met Aronsohn als hoofdconstructeur van het UMC, zijn
we gaan kijken hoe we dat spaceframe zouden kunnen verster-
ken”, vertelt Ton Willems van Brakel Atmos. “We hebben ervoor
gekozen dat te doen door het onderspannen van de constructie.
Dat kon op drie plekken, waar kolommen staan in de belenden-
Het hoofdgebouw van het UMC Utrecht is inmiddels bijna dertig
jaar oud. De diverse kunststof lichtstraten die destijds zijn aan-
gebracht, voldeden niet meer aan de huidige eisen en zijn re-
centelijk door Brakel Atmos vervangen. De lichtdoor latendheid
was sterk verminderd en er deden zich lekkages voor. De direc-
te aanleiding voor de vervanging van de daken was echter de
brandveiligheid. In de loop der jaren is het gebruik van de on-
derliggende verkeersruimtes tussen de verschillende gebouw-
delen behoorlijk veranderd. Daar zijn steeds meer voor zieningen
en winkels gekomen, waardoor de vuurbelasting is toegenomen
en het gebied steeds meer een verblijfsgebied is geworden.
Extra maatregelen waren nodig om te voldoen aan de eisen van
brandveiligheid. Een belangrijk deel daarvan betrof het aanbren-
gen van ramen voor rook/warmte-afvoer in de diverse daken.
Behalve de daken van deze drie grote verkeersruimtes tussen
de gebouwdelen, heeft Brakel Atmos ook het kunststof dak
vervangen van de ruim 200 meter lange Zonnestraat, die als
verbindende zone helemaal voor de gebouwen langs loopt.
Ook zijn de kunststof lichtstraten boven het atrium van het

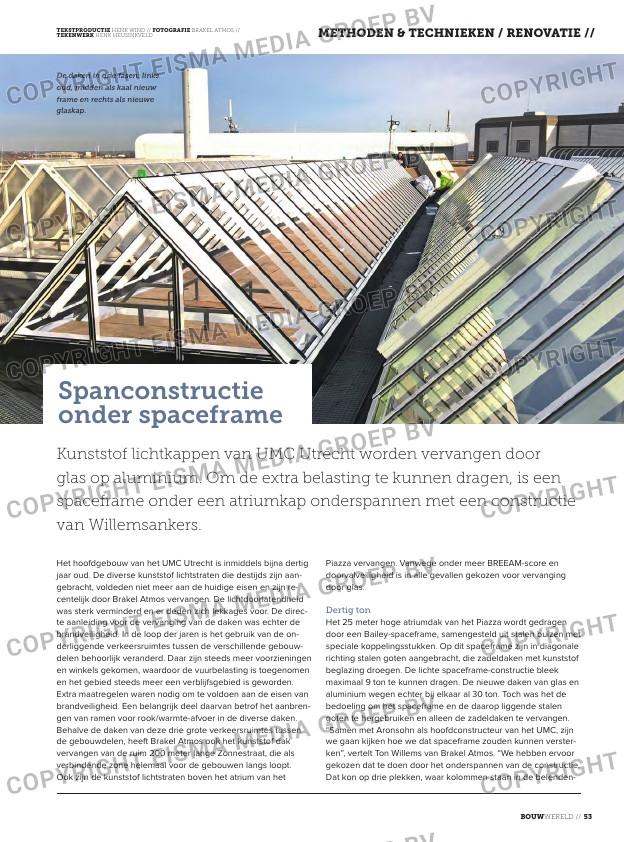

De daken in drie fasen: links
oud, midden als kaal nieuw
frame en rechts als nieuwe
glaskap.
Kunststof lichtkappen van UMC Utrecht worden vervangen door
glas op aluminium. Om de extra belasting te kunnen dragen, is een
spaceframe onder een atriumkap onderspannen met een constructie
van willemsankers.
Spanconstructie
onder spaceframe
53
