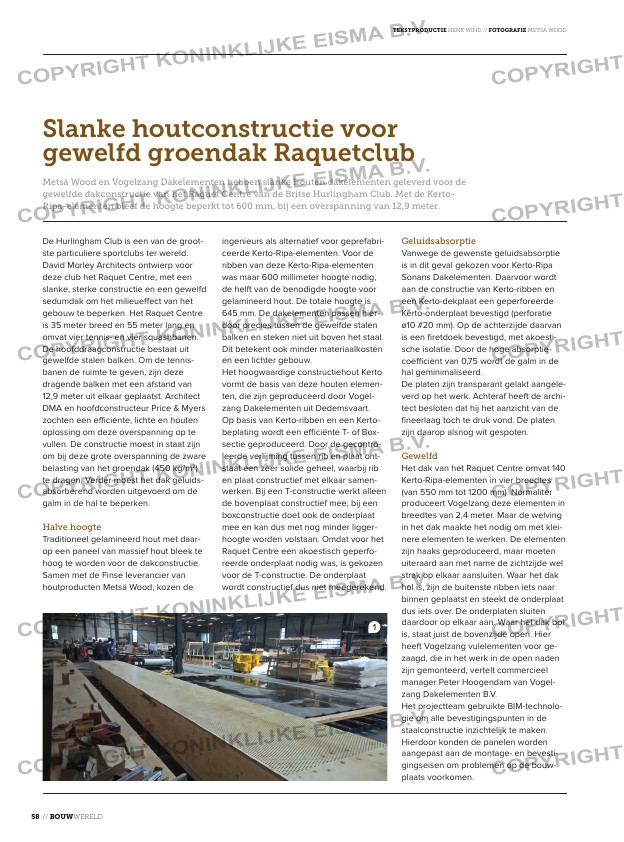

De Hurlingham Club is een van de groot-
ste particuliere sportclubs ter wereld.
David Morley Architects ontwierp voor
deze club het Raquet Centre, met een
slanke, sterke constructie en een gewelfd
sedumdak om het milieueffect van het
gebouw te beperken. Het Raquet Centre
is 35 meter breed en 55 meter lang en
omvat vier tennis- en vier squashbanen.
De hoofddraagconstructie bestaat uit
gewelfde stalen balken. Om de tennis-
banen de ruimte te geven, zijn deze
dragende balken met een afstand van
12,9 meter uit elkaar geplaatst. Architect
DMA en hoofdconstructeur Price & Myers
zochten een efficiënte, lichte en houten
oplossing om deze overspanning op te
vullen. De constructie moest in staat zijn
om bij deze grote overspanning de zware
belasting van het groendak (450 kg/m2)
te dragen. Verder moest het dak geluids-
absorberend worden uitgevoerd om de
galm in de hal te beperken.
Halve hoogte
Traditioneel gelamineerd hout met daar-
op een paneel van massief hout bleek te
hoog te worden voor de dakconstructie.
Samen met de Finse leverancier van
hout producten Metsä Wood, kozen de
Slanke houtconstructie voor
gewelfd groendak Raquetclub
Metsä Wood en Vogelzang Dakelementen hebben slanke houten dakelementen geleverd voor de
gewelfde dakconstructie van het Raquet Centre van de Britse Hurlingham Club. Met de Kerto-
Ripa-elementen bleef de hoogte beperkt tot 600 mm, bij een overspanning van 12,9 meter.
ingenieurs als alternatief voor geprefabri-
ceerde Kerto-Ripa-elementen. Voor de
ribben van deze Kerto-Ripa-elementen
was maar 600 millimeter hoogte nodig,
de helft van de benodigde hoogte voor
gelamineerd hout. De totale hoogte is
645 mm. De dakelementen passen hier-
door precies tussen de gewelfde stalen
balken en steken niet uit boven het staal.
Dit betekent ook minder materiaalkosten
en een lichter gebouw.
Het hoogwaardige constructiehout Kerto
vormt de basis van deze houten elemen-
ten, die zijn geproduceerd door Vogel-
zang Dakelementen uit Dedemsvaart.
Op basis van Kerto-ribben en een Kerto-
beplating wordt een efficiënte T- of Box-
sectie geproduceerd. Door de gecontro-
leerde verlijming tussen rib en plaat ont-
staat een zeer solide geheel, waarbij rib
en plaat constructief met elkaar samen-
werken. Bij een T-constructie werkt alleen
de bovenplaat constructief mee; bij een
boxconstructie doet ook de onderplaat
mee en kan dus met nog minder ligger-
hoogte worden volstaan. Omdat voor het
Raquet Centre een akoestisch geperfo-
reerde onderplaat nodig was, is gekozen
voor de T-constructie. De onderplaat
wordt constructief dus niet meegerekend.
Geluidsabsorptie
Vanwege de gewenste geluidsabsorptie
is in dit geval gekozen voor Kerto-Ripa
Sonans Dakelementen. Daarvoor wordt
aan de constructie van Kerto-ribben en
een Kerto-dekplaat een geperforeerde
Kerto-onderplaat bevestigd (perforatie
ø10 #20 mm). Op de achterzijde daarvan
is een firetdoek bevestigd, met akoesti-
sche isolatie. Door de hoge absorptie-
coëfficiënt van 0,75 wordt de galm in de
hal geminimaliseerd.
De platen zijn transparant gelakt aangele-
verd op het werk. Achteraf heeft de archi-
tect besloten dat hij het aanzicht van de
fineerlaag toch te druk vond. De platen
zijn daarop alsnog wit gespoten.
Gewelfd
Het dak van het Raquet Centre omvat 140
Kerto-Ripa-elementen in vier breedtes
(van 550 mm tot 1200 mm). Normaliter
produceert Vogelzang deze elementen in
breedtes van 2,4 meter. Maar de welving
in het dak maakte het nodig om met klei-
nere elementen te werken. De elementen
zijn haaks geproduceerd, maar moeten
uiteraard aan met name de zichtzijde wel
strak op elkaar aansluiten. Waar het dak
hol is, zijn de buitenste ribben iets naar
binnen geplaatst en steekt de onderplaat
dus iets over. De onderplaten sluiten
daardoor op elkaar aan. Waar het dak bol
is, staat juist de bovenzijde open. Hier
heeft Vogelzang vulelementen voor ge-
zaagd, die in het werk in de open naden
zijn gemonteerd, vertelt commercieel
manager Peter Hoogendam van Vogel-
zang Dakelementen B.V.
Het projectteam gebruikte BIM-technolo-
gie om alle bevestigingspunten in de
staalconstructie inzichtelijk te maken.
Hierdoor konden de panelen worden
aangepast aan de montage- en bevesti-
gingseisen om problemen op de bouw-
plaats voorkomen.
