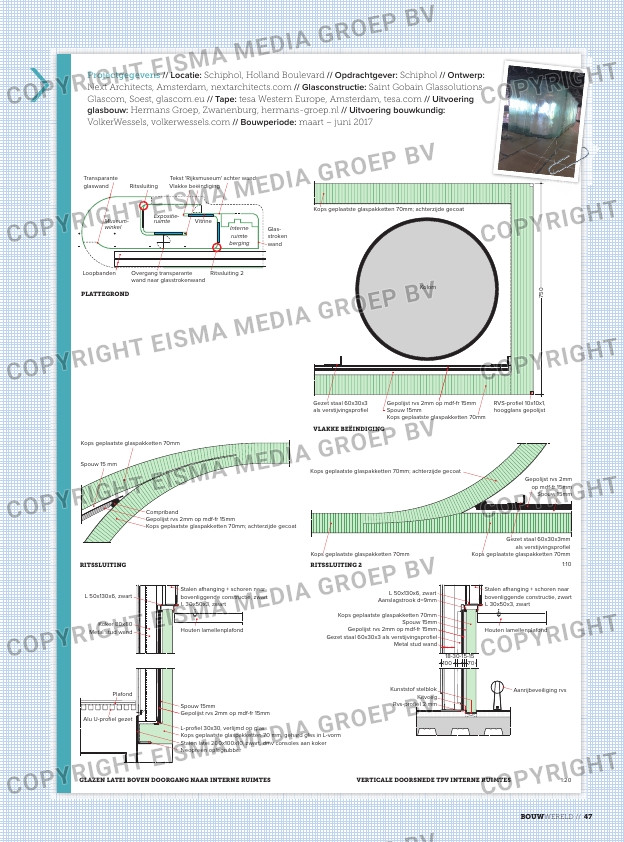

GLAZEN LATEI BOVEN DOORGANG NAAR INTERNE RUIMTES
PLATTEGROND
Museum-
winkel
Expositie-
ruimte
Transparante
glaswand
Glas-
stroken
wand
Ritssluiting 2
Ritssluiting Vlakke beëindiging
Tekst ‘Rijksmuseum’ achter wand
Loopbanden
Interne
ruimte
berging
Vitrine
Overgang transparante
wand naar glasstrokenwand
RITSSLUITING
Kops geplaatste glaspakketten 70mm; achterzijde gecoat
Compriband
Kops geplaatste glaspakketten 70mm
Spouw 15 mm
Gepolijst rvs 2mm op mdf-fr 15mm
Spouw 15mm
Gepolijst rvs 2mm
op mdf-fr 15mm
RITSSLUITING 2
Kops geplaatste glaspakketten 70mm; achterzijde gecoat
Kops geplaatste glaspakketten 70mm
Gezet staal 60x30x3mm
als verstijvingsprofiel
Kops geplaatste glaspakketten 70mm
VLAKKE BEËINDIGING
Kops geplaatste glaspakketten 70mm; achterzijde gecoat
Kops geplaatste glaspakketten 70mm
Spouw 15mm
Gepolijst rvs 2mm op mdf-fr 15mmGezet staal 60x30x3
als verstijvingsprofiel
RVS-profiel 10x10x1,
hoogglans gepolijst
75
0Kolom
Stalen latei 200x100x10, zwart, dmv consoles aan koker
Koker 80×80
Metal stud wand
Alu U-profiel gezet
Plafond
L-profiel 30×30, verlijmd op glas
Kops geplaatste glaspakketten 70 mm, gehard glas in L-vorm
Spouw 15mm
Gepolijst rvs 2mm op mdf-fr 15mm
L 50x130x6, zwart
L 30x50x3, zwart
Stalen a
anging + schoren naar
bovenliggende constructie, zwart
Houten lamellenplafond
Neopreen oplegrubber
1:10
1:20VERTICALE DOORSNEDE TPV INTERNE RUIMTES
Kops geplaatste glaspakketten 70mm
Spouw 15mm
Gepolijst rvs 2mm op mdf-fr 15mm
Gezet staal 60x30x3 als verstijvingsprofiel
Kunststof stelblok
Kitvoeg
Rvs-profiel 2 mm
Aanrijbeveiliging rvs
Metal stud wand
Aanslagstrook d=9mm
100
18-30-15-15
70
L 50x130x6, zwart
L 30x50x3, zwart
Stalen aanging + schoren naar
bovenliggende constructie, zwart
Houten lamellenplafond
Projectgegevens // Locatie: schiphol, Holland boulevard // Opdrachtgever: schiphol // Ontwerp:
next architects, amsterdam, nextarchitects.com // Glasconstructie: saint Gobain Glassolutions
Glascom, soest, glascom.eu // Tape: tesa western europe, amsterdam, tesa.com // Uitvoering
glasbouw: Hermans Groep, zwanenburg, hermans-groep.nl // Uitvoering bouwkundig:
volkerwessels, volkerwessels.com // Bouwperiode: maart – juni 2017
