Pagina 47 van: Bouwwereld #3 2017

1800 200 400
2400

200 1800
2400

400

Zwaartepunt trap

Middelpunt trap

Oplegvlak borstwering

Horizontaal
steunpunt

Veren tbv ankers

Scharnier

Drukpunt

der zeer slanke balkons voor Huize het
Oosten in Bilthoven, waarmee in 2013 de
Betonprijs is gewonnen.

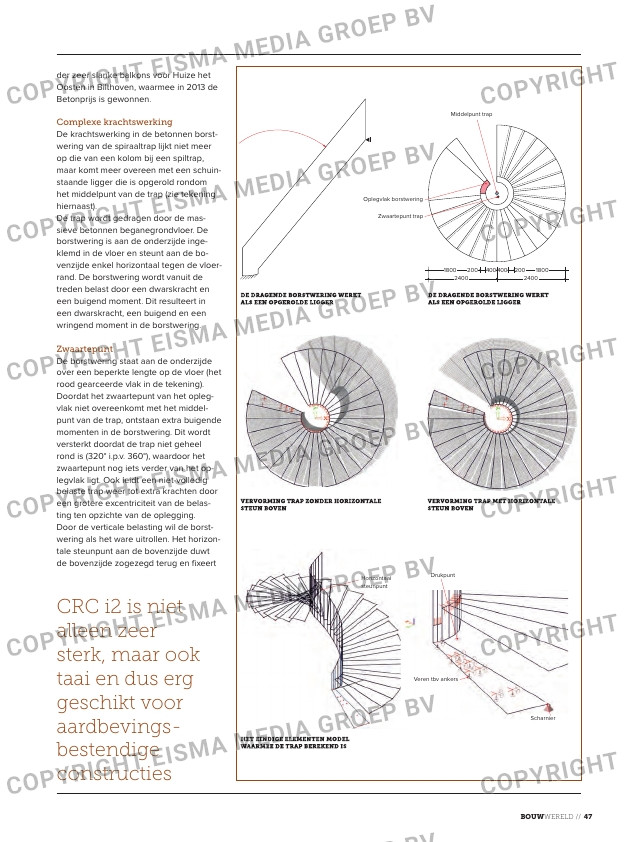

Complexe krachtswerking
De krachtswerking in de betonnen borst­
wering van de spiraaltrap lijkt niet meer
op die van een kolom bij een spiltrap,
maar komt meer overeen met een schuin­
staande ligger die is opgerold rondom
het middelpunt van de trap (zie tekening
hiernaast).
De trap wordt gedragen door de mas­
sieve betonnen beganegrondvloer. De
borstwering is aan de onderzijde inge­
klemd in de vloer en steunt aan de bo­
venzijde enkel horizontaal tegen de vloer­
rand. De borstwering wordt vanuit de
treden belast door een dwarskracht en
een buigend moment. Dit resulteert in
een dwarskracht, een buigend en een
wringend moment in de borstwering.

Zwaartepunt
De borstwering staat aan de onderzijde
over een beperkte lengte op de vloer (het
rood gearceerde vlak in de tekening).
Doordat het zwaartepunt van het opleg­
vlak niet overeenkomt met het middel­
punt van de trap, ontstaan extra buigende
momenten in de borstwering. Dit wordt
versterkt doordat de trap niet geheel
rond is (320° i.p.v. 360°), waardoor het
zwaartepunt nog iets verder van het op­
legvlak ligt. Ook leidt een niet­volledig
belaste trap weer tot extra krachten door
een grotere excentriciteit van de belas­
ting ten opzichte van de oplegging.
Door de verticale belasting wil de borst­
wering als het ware uitrollen. Het horizon­
tale steunpunt aan de bovenzijde duwt
de bovenzijde zogezegd terug en fixeert

crc i2 is niet
alleen zeer
sterk, maar ook
taai en dus erg
geschikt voor
aardbevings­
bestendige
constructies

47Bouwwereld //
