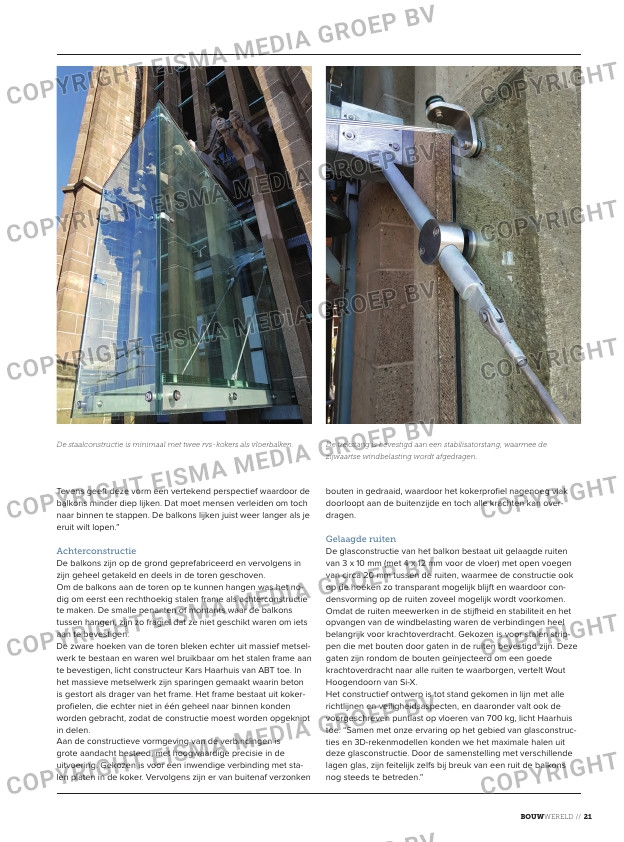

De staalconstructie is minimaal met twee rvs-kokers als vloerbalken. De trekstang is bevestigd aan een stabilisatorstang, waarmee de
zijwaartse windbelasting wordt afgedragen.
Tevens geeft deze vorm een vertekend perspectief waardoor de
balkons minder diep lijken. Dat moet mensen verleiden om toch
naar binnen te stappen. De balkons lijken juist weer langer als je
eruit wilt lopen.”
Achterconstructie
De balkons zijn op de grond geprefabriceerd en vervolgens in
zijn geheel getakeld en deels in de toren geschoven.
Om de balkons aan de toren op te kunnen hangen was het no-
dig om eerst een rechthoekig stalen frame als achterconstructie
te maken. De smalle penanten of montants waar de balkons
tussen hangen, zijn zo fragiel dat ze niet geschikt waren om iets
aan te bevestigen.
De zware hoeken van de toren bleken echter uit massief metsel-
werk te bestaan en waren wel bruikbaar om het stalen frame aan
te bevestigen, licht constructeur Kars Haarhuis van ABT toe. In
het massieve metselwerk zijn sparingen gemaakt waarin beton
is gestort als drager van het frame. Het frame bestaat uit koker-
profielen, die echter niet in één geheel naar binnen konden
worden gebracht, zodat de constructie moest worden opgeknipt
in delen.
Aan de constructieve vormgeving van de verbindingen is
grote aandacht besteed, met hoogwaardige precisie in de
uitvoering. Gekozen is voor een inwendige verbinding met sta-
len platen in de koker. Vervolgens zijn er van buitenaf verzonken
bouten in gedraaid, waardoor het kokerprofiel nagenoeg vlak
doorloopt aan de buitenzijde en toch alle krachten kan over-
dragen.
Gelaagde ruiten
De glasconstructie van het balkon bestaat uit gelaagde ruiten
van 3 x 10 mm (met 4 x 12 mm voor de vloer) met open voegen
van circa 20 mm tussen de ruiten, waarmee de constructie ook
op de hoeken zo transparant mogelijk blijft en waardoor con-
densvorming op de ruiten zoveel mogelijk wordt voorkomen.
Omdat de ruiten meewerken in de stijfheid en stabiliteit en het
opvangen van de windbelasting waren de verbindingen heel
belangrijk voor krachtoverdracht. Gekozen is voor stalen strip-
pen die met bouten door gaten in de ruiten bevestigd zijn. Deze
gaten zijn rondom de bouten geïnjecteerd om een goede
krachtoverdracht naar alle ruiten te waarborgen, vertelt Wout
Hoogendoorn van Si-X.
Het constructief ontwerp is tot stand gekomen in lijn met alle
richtlijnen en veiligheidsaspecten, en daaronder valt ook de
voorgeschreven puntlast op vloeren van 700 kg, licht Haarhuis
toe. “Samen met onze ervaring op het gebied van glasconstruc-
ties en 3D-rekenmodellen konden we het maximale halen uit
deze glasconstructie. Door de samenstelling met verschillende
lagen glas, zijn feitelijk zelfs bij breuk van een ruit de balkons
nog steeds te betreden.”
