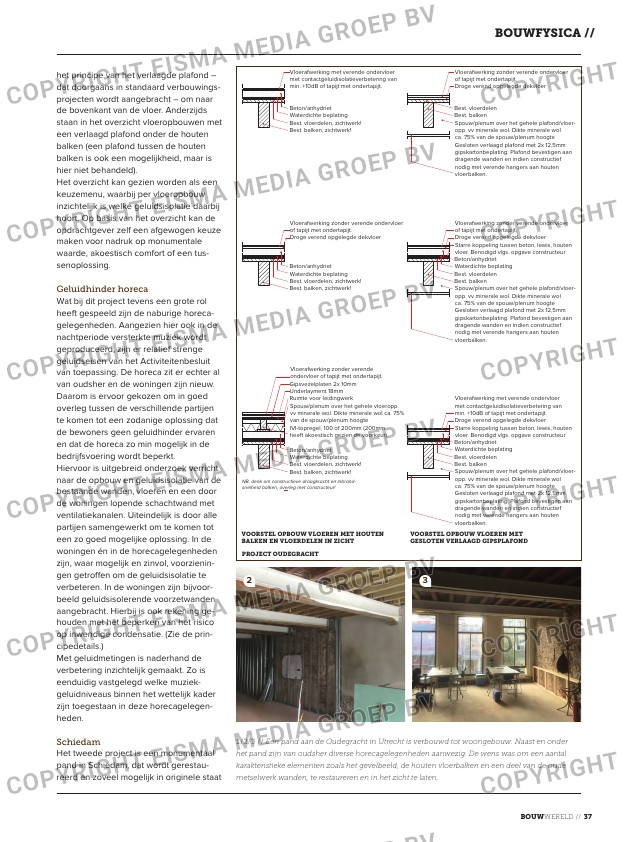

Pagina 37 van: Bouwwereld #3 2018

het principe van het verlaagde plafond –
dat doorgaans in standaard verbouwings-
projecten wordt aangebracht – om naar
de bovenkant van de vloer. Anderzijds
staan in het overzicht vloeropbouwen met
een verlaagd plafond onder de houten
balken (een plafond tussen de houten
balken is ook een mogelijkheid, maar is
hier niet behandeld).
Het overzicht kan gezien worden als een
keuzemenu, waarbij per vloeropbouw
inzichtelijk is welke geluidsisolatie daarbij
hoort. Op basis van het overzicht kan de
opdrachtgever zelf een afgewogen keuze
maken voor nadruk op monumentale
waarde, akoestisch comfort of een tus-
senoplossing.

Geluidhinder horeca
Wat bij dit project tevens een grote rol
heeft gespeeld zijn de naburige horeca-
gelegenheden. Aangezien hier ook in de
nachtperiode versterkte muziek wordt
geproduceerd, zijn er relatief strenge
geluidseisen van het Activiteitenbesluit
van toepassing. De horeca zit er echter al
van oudsher en de woningen zijn nieuw.
Daarom is ervoor gekozen om in goed
overleg tussen de verschillende partijen
te komen tot een zodanige oplossing dat
de bewoners geen geluidhinder ervaren
en dat de horeca zo min mogelijk in de
bedrijfsvoering wordt beperkt.
Hiervoor is uitgebreid onderzoek verricht
naar de opbouw en geluidsisolatie van de
bestaande wanden, vloeren en een door
de woningen lopende schachtwand met
ventilatiekanalen. Uiteindelijk is door alle
partijen samengewerkt om te komen tot
een zo goed mogelijke oplossing. In de
woningen én in de horecagelegenheden
zijn, waar mogelijk en zinvol, voorzienin-
gen getroffen om de geluidsisolatie te
verbeteren. In de woningen zijn bijvoor-
beeld geluidsisolerende voorzetwanden
aangebracht. Hierbij is ook rekening ge-
houden met het beperken van het risico
op inwendige condensatie. (Zie de prin-
cipedetails.)
Met geluidmetingen is naderhand de
verbetering inzichtelijk gemaakt. Zo is
eenduidig vastgelegd welke muziek-
geluidniveaus binnen het wettelijk kader
zijn toegestaan in deze horecagelegen-
heden.

Schiedam
Het tweede project is een monumentaal
pand in Schiedam, dat wordt gerestau-
reerd en zoveel mogelijk in originele staat

VOORSTEL OPBOUW VLOEREN MET
GESLOTEN VERLAAGD GIPSPLAFOND

NB. denk om constructieve draagkracht en inbrand-
snelheid balken, overleg met constructeur!

Best. balken, zichtwerk!
Best. vloerdelen, zichtwerk!
Waterdichte beplating
Beton/anhydriet

Vloerafwerking zonder verende
ondervloer of tapijt met ondertapijt.

IVI-topregel, 100 of 200mm (200mm
heeft akoestisch gezien de voorkeur)

Spouw/plenum over het gehele vloeropp.
vv minerale wol. Dikte minerale wol ca. 75%
van de spouw/plenum hoogte

Gipsvezelplaten 2x 10mm
Underlayment 18mm
Ruimte voor leidingwerk

Best. balken, zichtwerk!
Best. vloerdelen, zichtwerk!
Waterdichte beplating
Beton/anhydriet

Vloerafwerking met verende ondervloer
met contactgeluidisolatieverbetering van
min. +10dB of tapijt met ondertapijt.

Best. balken, zichtwerk!
Best. vloerdelen, zichtwerk!
Waterdichte beplating
Beton/anhydriet

Vloerafwerking zonder verende ondervloer
of tapijt met ondertapijt.
Droge verend opgelegde dekvloer

Best. balken
Best. vloerdelen

Vloerafwerking zonder verende ondervloer
of tapijt met ondertapijt.

Best. balken
Best. vloerdelen
Waterdichte beplating
Beton/anhydriet

Vloerafwerking zonder verende ondervloer
of tapijt met ondertapijt.
Droge verend opgelegde dekvloer

Spouw/plenum over het gehele plafond/vloer-
opp. vv minerale wol. Dikte minerale wol
ca. 75% van de spouw/plenum hoogte
Gesloten verlaagd plafond met 2x 12,5mm
gipskartonbeplating. Plafond bevestigen aan
dragende wanden en indien constructief
nodig met verende hangers aan houten
vloerbalken.

Droge verend opgelegde dekvloer

Spouw/plenum over het gehele plafond/vloer-
opp. vv minerale wol. Dikte minerale wol
ca. 75% van de spouw/plenum hoogte
Gesloten verlaagd plafond met 2x 12,5mm
gipskartonbeplating. Plafond bevestigen aan
dragende wanden en indien constructief
nodig met verende hangers aan houten
vloerbalken.

Starre koppeling tussen beton, lewis, houten
vloer. Benodigd vlgs. opgave constructeur

Best. balken
Best. vloerdelen
Waterdichte beplating
Beton/anhydriet

Vloerafwerking met verende ondervloer
met contactgeluidisolatieverbetering van
min. +10dB of tapijt met ondertapijt.
Droge verend opgelegde dekvloer

Spouw/plenum over het gehele plafond/vloer-
opp. vv minerale wol. Dikte minerale wol
ca. 75% van de spouw/plenum hoogte
Gesloten verlaagd plafond met 2x 12,5mm
gipskartonbeplating. Plafond bevestigen aan
dragende wanden en indien constructief
nodig met verende hangers aan houten
vloerbalken.

Starre koppeling tussen beton, lewis, houten
vloer. Benodigd vlgs. opgave constructeur

PROJECT OUDEGRACHT

VOORSTEL OPBOUW VLOEREN MET HOUTEN
BALKEN EN VLOERDELEN IN ZICHT

1/2/3 // Een pand aan de Oudegracht in Utrecht is verbouwd tot woongebouw. Naast en onder

het pand zijn van oudsher diverse horecagelegenheden aanwezig. De wens was om een aantal

karakteristieke elementen zoals het gevelbeeld, de houten vloerbalken en een deel van de oude

metselwerk wanden, te restaureren en in het zicht te laten.
