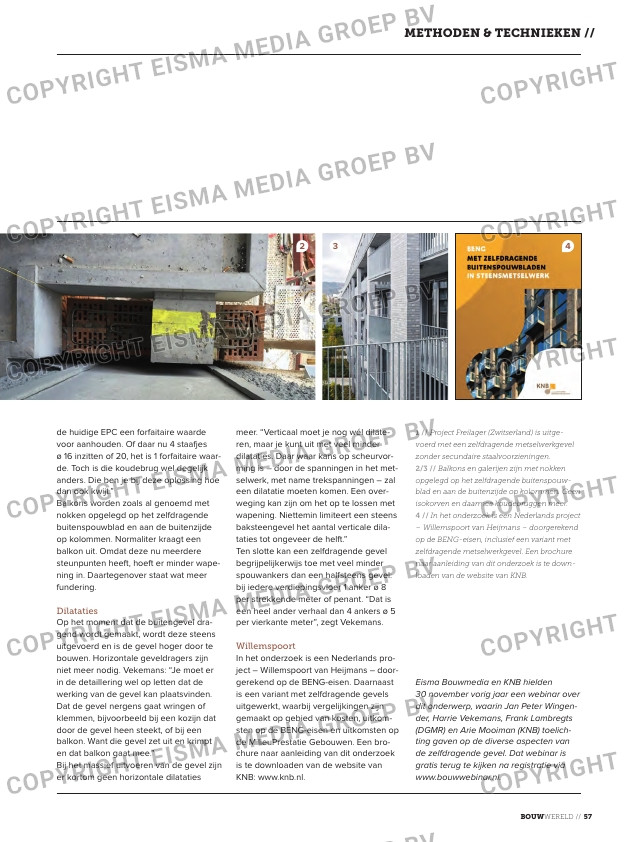

de huidige EPC een forfaitaire waarde
voor aanhouden. Of daar nu 4 staafjes
ø 16 inzitten of 20, het is 1 forfaitaire waar
de. Toch is die koudebrug wel degelijk
anders. Die ben je bij deze oplossing hoe
dan ook kwijt.”
Balkons worden zoals al genoemd met
nokken opgelegd op het zelfdragende
buitenspouwblad en aan de buitenzijde
op kolommen. Normaliter kraagt een
balkon uit. Omdat deze nu meerdere
steunpunten heeft, hoeft er minder wape
ning in. Daartegenover staat wat meer
fundering.
Dilataties
Op het moment dat de buitengevel dra
gend wordt gemaakt, wordt deze steens
uitgevoerd en is de gevel hoger door te
bouwen. Horizontale geveldragers zijn
niet meer nodig. Vekemans: “Je moet er
in de detaillering wel op letten dat de
werking van de gevel kan plaatsvinden.
Dat de gevel nergens gaat wringen of
klemmen, bijvoorbeeld bij een kozijn dat
door de gevel heen steekt, of bij een
balkon. Want die gevel zet uit en krimpt
en dat balkon gaat mee.”
Bij het massief uitvoeren van de gevel zijn
er kortom geen horizontale dilataties
meer. “Verticaal moet je nog wél dilate
ren, maar je kunt uit met veel minder
dilataties. Daar waar kans op scheurvor
ming is – door de spanningen in het met
selwerk, met name trekspanningen – zal
een dilatatie moeten komen. Een over
weging kan zijn om het op te lossen met
wapening. Niettemin limiteert een steens
baksteengevel het aantal verticale dila
taties tot ongeveer de helft.”
Ten slotte kan een zelfdragende gevel
begrijpelijkerwijs toe met veel minder
spouwankers dan een halfsteens gevel:
bij iedere verdiepingsvloer 1 anker ø 8
per strekkende meter of penant. “Dat is
een heel ander verhaal dan 4 ankers ø 5
per vierkante meter”, zegt Vekemans.
Willemspoort
In het onderzoek is een Nederlands pro
ject – Willemspoort van Heijmans – door
gerekend op de BENGeisen. Daarnaast
is een variant met zelfdragende gevels
uitgewerkt, waarbij vergelijkingen zijn
gemaakt op gebied van kosten, uitkom
sten op de BENGeisen en uitkomsten op
de MilieuPrestatie Gebouwen. Een bro
chure naar aanleiding van dit onderzoek
is te downloaden van de website van
KNB: www.knb.nl.
1 // Project Freilager (Zwitserland) is uitge –
voerd met een zelfdragende metselwerkgevel
zonder secundaire staalvoorzieningen.
2/3 // Balkons en galerijen zijn met nokken
opgelegd op het zelfdragende buitenspouw-
blad en aan de buitenzijde op kolommen. Geen
isokorven en daarmee koudebruggen meer.
4 // In het onderzoek is een Nederlands project
– Willemspoort van Heijmans – doorgerekend
op de BENG-eisen, inclusief een variant met
zelfdragende metselwerkgevel. Een brochure
naar aanleiding van dit onderzoek is te down-
loaden van de website van KNB.
Eisma Bouwmedia en KNB hielden
30 november vorig jaar een webinar over
dit onderwerp, waarin Jan Peter Wingen-
der, Harrie Vekemans, Frank Lambregts
(DGMR) en Arie Mooiman (KNB) toelich-
ting gaven op de diverse aspecten van
de zelfdragende gevel. Dat webinar is
gratis terug te kijken na registratie via
www.bouwwebinar.nl.
