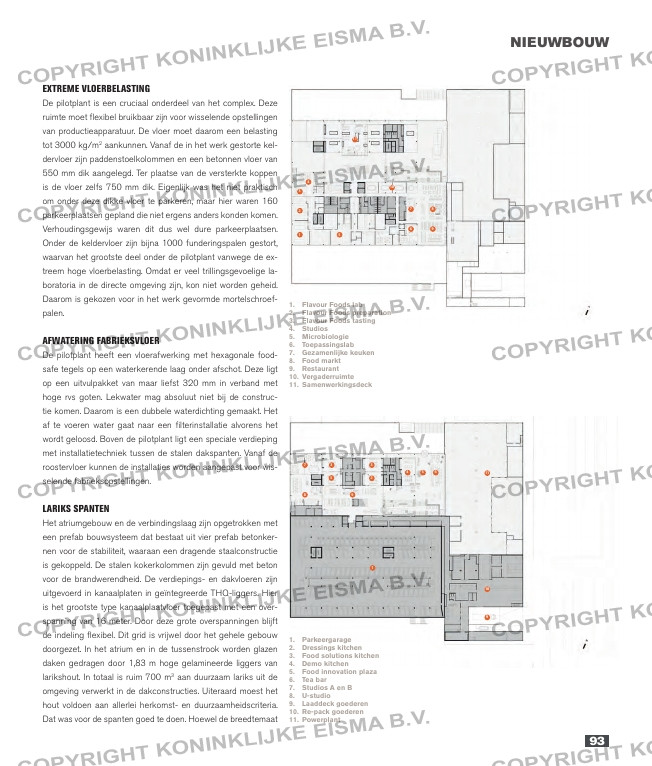

nieuwbouw
extreme VloerbelaSting
De pilotplant is een cruciaal onderdeel van het complex. Deze
ruimte moet flexibel bruikbaar zijn voor wisselende opstellingen
van productieapparatuur. De vloer moet daarom een belasting
tot 3000 kg/m2 aankunnen. Vanaf de in het werk gestorte kel-
dervloer zijn paddenstoelkolommen en een betonnen vloer van
550 mm dik aangelegd. Ter plaatse van de versterkte koppen
is de vloer zelfs 750 mm dik. Eigenlijk was het niet praktisch
om onder deze dikke vloer te parkeren, maar hier waren 160
parkeerplaatsen gepland die niet ergens anders konden komen.
Verhoudingsgewijs waren dit dus wel dure parkeerplaatsen.
Onder de keldervloer zijn bijna 1000 funderingspalen gestort,
waarvan het grootste deel onder de pilotplant vanwege de ex-
treem hoge vloerbelasting. Omdat er veel trillingsgevoelige la-
boratoria in de directe omgeving zijn, kon niet worden geheid.
Daarom is gekozen voor in het werk gevormde mortelschroef-
palen.
afWatering fabriekSVloer
De pilotplant heeft een vloerafwerking met hexagonale food-
safe tegels op een waterkerende laag onder afschot. Deze ligt
op een uitvulpakket van maar liefst 320 mm in verband met
hoge rvs goten. Lekwater mag absoluut niet bij de construc-
tie komen. Daarom is een dubbele waterdichting gemaakt. Het
af te voeren water gaat naar een filterinstallatie alvorens het
wordt geloosd. Boven de pilotplant ligt een speciale verdieping
met installatietechniek tussen de stalen dakspanten. Vanaf de
roostervloer kunnen de installaties worden aangepast voor wis-
selende fabrieksopstellingen.
larikS Spanten
Het atriumgebouw en de verbindingslaag zijn opgetrokken met
een prefab bouwsysteem dat bestaat uit vier prefab betonker-
nen voor de stabiliteit, waaraan een dragende staalconstructie
is gekoppeld. De stalen kokerkolommen zijn gevuld met beton
voor de brandwerendheid. De verdiepings- en dakvloeren zijn
uitgevoerd in kanaalplaten in geïntegreerde THQ-liggers. Hier
is het grootste type kanaalplaatvloer toegepast met een over-
spanning van 16 meter. Door deze grote overspanningen blijft
de indeling flexibel. Dit grid is vrijwel door het gehele gebouw
doorgezet. In het atrium en in de tussenstrook worden glazen
daken gedragen door 1,83 m hoge gelamineerde liggers van
larikshout. In totaal is ruim 700 m3 aan duurzaam lariks uit de
omgeving verwerkt in de dakconstructies. Uiteraard moest het
hout voldoen aan allerlei herkomst- en duurzaamheidscriteria.
Dat was voor de spanten goed te doen. Hoewel de breedtemaat
1. Parking
2.
1
9
10
11
337
8 9
3 2
4 5 6
1
2
3
4
5
6
7 8
9
10
11
1. Parkeergarage
2. Dressings kitchen
3. Food solutions kitchen
4. Demo kitchen
5. Food innovation plaza
6. Tea bar
7. Studios A en B
8. U-studio
9. Laaddeck goederen
10. Re-pack goederen
11. Powerplant
1. Flavour Foods lab
2. Flavour Foods preparation
3. Flavour Foods tasting
4. Studios
5. Microbiologie
6. Toepassingslab
7. Gezamenlijke keuken
8. Food markt
9. Restaurant
10. Vergaderruimte
11. Samenwerkingsdeck
