het atriumdak liggen nog twee extra bo
gen als overkapping over installaties. Dit
dak bestaat uit 250 m2 wit polyesterdoek.
Stalen kabels
De ETFEfolie is volledig in 3D uitgete
kend en vervolgens in pasvorm gemaakt,
waarna de delen aan elkaar gelast zijn.
Simpelweg een rechte folie over de bo
gen trekken is namelijk niet mogelijk
omdat dat gaat plooien. De bedoeling is
juist dat het foliedak de bogen gaat vol
gen, maar tussen de bogen dieper ligt,
zodat een golvend dak ontstaat. Midden
tussen de bogen – ter plaatse van de
dellen dus – zijn gladde rvsstaalkabels
over de folie gespannen om het dak
bestand te maken tegen de zuiging van
de wind.
De stalen liggers vormen tevens de goten
waarmee het hemelwater naar de omrin
gende daken wordt afgevoerd. Ook
wordt de ETFEfolie afgespannen op
deze staalconstructie. De ETFEfolie is
rondom voorzien van een pees, die in
een klemprofiel wordt geschoven. Het
klemprofiel is op een vaste h.o.h.afstand
voorzien van gaten waarmee het profiel
over op de staalconstructie gelaste
draadeinden wordt geschoven. Door
moeren op deze draadeinden te draaien
wordt de folie naar beneden getrokken
en dus opgespannen.
Met dit enkellaags foliedak, heeft het ID
College een mooi droog binnenplein
gekregen. Over de levensduur hoeft de
opdrachtgever zich volgens Pouwels
geen zorgen te maken. “ETFE wordt al
meer dan 40 jaar toegepast. Zelf hebben
wij daken in onderhoud waar na dertig
jaar nog niets aan mankeert. ETFE is ook
niet uvgevoelig en het is zelfreinigend. In
combinatie met de gebogen vorm blijft
het dak dus mooi schoon en behoeft het
vrijwel geen onderhoud.”

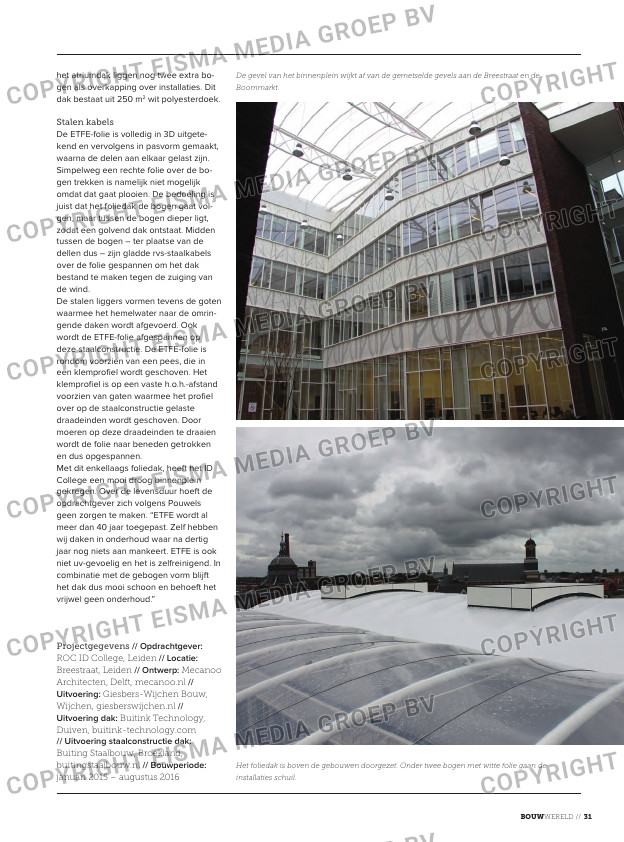

De gevel van het binnenplein wijkt af van de gemetselde gevels aan de Breestraat en de
Boommarkt.
Het foliedak is boven de gebouwen doorgezet. Onder twee bogen met witte folie gaan de
installaties schuil.
Projectgegevens // Opdrachtgever:
roC Id College, leiden // Locatie:
Breestraat, leiden // Ontwerp: Mecanoo
Architecten, delft, mecanoo.nl //
Uitvoering: giesbers-wijchen Bouw,
wijchen, giesberswijchen.nl //
Uitvoering dak: Buitink Technology,
duiven, buitink-technology.com
// Uitvoering staalconstructie dak:
Buiting staalbouw, Broekland,
buitingstaalbouw.nl // Bouwperiode:
januari 2015 – augustus 2016
