Pagina 12 van: Bouwwereld #4 2018
den binnenwanden aansluiten onder rechte hoeken of onder
45 graden vanwege het grid met hoekverdraaiingen. De inge
nieurs en architecten van Defensie hadden het gesloten bastion
zelf ontworpen. Verder is opmerkelijk dat er balkloos was ge
bouwd met in twee richtingen voorgespannen wapeningzones
in de vloeren. Dat maakte het wel lastig om sparingen te maken.
Architect Ruben Molendijk van cepezed: “We moesten met
sparingen 1 m uit het hart van de kolom blijven. We hebben zo
weinig mogelijk gaten gemaakt, zo’n vijf stuks, maar soms was
het nodig om een trap te maken bijvoorbeeld. Die staat dan op
ruime afstand van de kolom.”
Het karakter en de subtiele geleding van de brute betonkolom
men zijn zo goed mogelijk behouden. Om lijmresten en dergelijke
te verwijderen zijn ze schoon gestraald met water, maar zonder
de cementwaas op de terugliggende delen eruit te spoelen.
Hybride plafondeilanden
De netto verdiepingshoogte in de oudbouw was slechts 2,85 m
door de efficiënte bouwmethode van Defensie. Het Rijksvast
goedbedrijf vereiste echter een minimale plafondhoogte van
2,70 m, waardoor voor alle installatietechniek en akoestische
voorzieningen maar 150 mm beschikbaar was. Molendijk: “Om
zoveel mogelijk van de hoogte te behouden hebben we voor
plafondeilanden gekozen. De betonnen vloeren zijn aan de
onderzijde wit geschilderd voor een rustiger beeld. Met plafond
eilanden die klimaattechnisch zijn geactiveerd, hebben we het
gered binnen die geringe hoogte. In de prefab eilanden lopen
watervoerende leidingen voor verwarming en koeling als in een
koelplafond, maar bovendien wervelt de luchtverversing om
hoog langs de constructie. Hybride eilanden noemt Strukton
Worksphere het systeem.” Drie partijen zijn benaderd om de
eilanden te leveren, waarbij Hesa van Solid Air het beste resul
taat behaalde in de testkamers. “Het was op de grens van wat er
mogelijk is wat betreft de prestaties en het ruimtebeslag. Ook
verlichting en sprinklers zijn ingebouwd, maar de temperatuur
eisen van het Rijksvastgoedbedrijf waren maatgevend, vooral
het koelvermogen”, vertelt Molendijk. Hiervoor is een gerichte
luchtstroom ingezet, die de ventilatie bevordert maar door de
inblaas boven het eiland ook de betonnen vloeroppervlakken
verwarmt of koelt, waardoor de warmteaccumulerende werking
van de vloer wordt geactiveerd. De combinatie van klimaat
plafond en activering maakt het hybride en zorgt ervoor dat het
systeem zowel snel als traag kan reageren. De plafondeilanden
zijn op een stramienmaat van 1,76 m opgehangen voor een op
timale indelingsvrijheid met tussenwanden. De ventilatielucht
wordt via custommade suskasten naar de gang overgestort.
Centrale distributiekoof
De plafondeilanden sluiten aan op de hoofdkanalen in de ver
laagde gangzone. Deze centrale distributiezone met een ledlijn

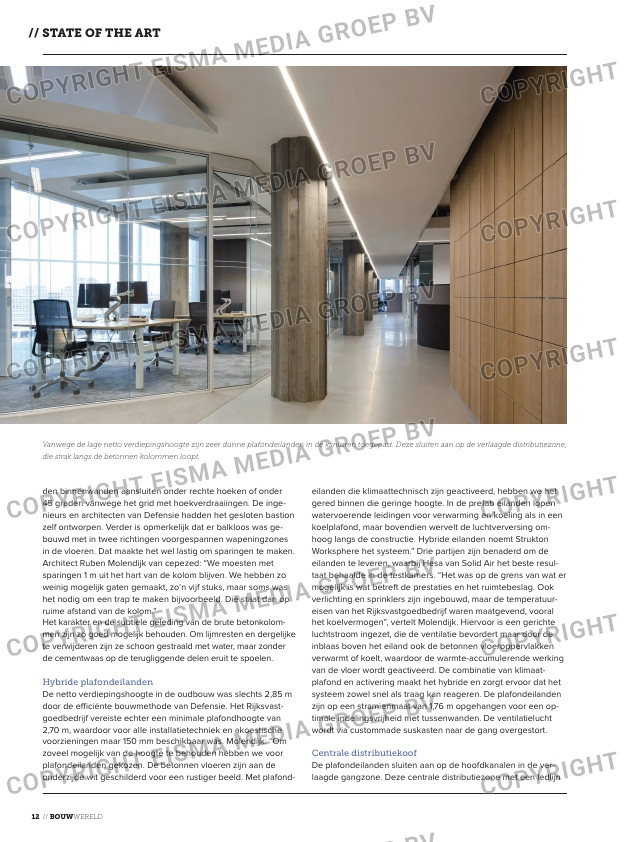

Vanwege de lage netto verdiepingshoogte zijn zeer dunne plafondeilanden in de kantoren toegepast. Deze sluiten aan op de verlaagde distributiezone,
die strak langs de betonnen kolommen loopt.
