worden toegepast als tussen de zonne-
panelen. Horizontaal worden de pannen
aangesloten door middel van aluminium
zetwerk dat op eenzelfde beugel als van
de panelen vastgezet wordt. Aan de zijde
van het paneel is de aansluiting daarmee
gelijk aan een paneel-paneelaansluiting.
Aan de kant van de dakpan loopt het
zetwerk weg onder de pannen. Voor
aansluitingen van de panelen met dak-
ramen geldt een vergelijkbare verticale
en horizontale detaillering.
Dakdoorvoeren kunnen middels dummy-
panelen onopvallend in de dakconstructie
verwerkt worden. Nadeel is wel dat de
opbrengst minder wordt omdat het
dummy-paneel ten koste gaat van een
gewoon paneel. Daarnaast kan de scha-
duwval van de doorvoeren de opbrengst
negatief beïnvloeden. Beter is dan ook
om de dakdoorvoeren ergens te situeren
waar geen panelen geplaatst zijn.
Eisen Bouwbesluit
Navitect II is inmiddels door KIWA BDA
getest aan de eisen van het Bouwbesluit.
Uit de test blijkt dat het systeem voldoet
aan de eisen van waterdichtheid, wind-
weerstand en vliegvuurbestendigheid.
Het systeem kan zonder meer worden
toegepast op daken met een dakhelling
van 30° tot 65°, tot maximaal 20 meter
hoog. Voor bijzondere situaties, zoals
direct aan de kust, zal de toepasbaarheid
per situatie beoordeeld moeten worden.
“Maar bij panelen met een groot opper-
vlak zullen ook buiten de kustgebieden
extra maatregelen nodig zijn. Meestal in
de vorm van bredere latten voor een
betere bevestiging”, zegt De Lange.
Emergo test het montagesysteem daar-
naast zelf op zaken die buiten de scope
van het Bouwbesluit vallen, maar niette-
min belangrijk zijn. Zo hebben ze een
testopstelling bij hun hoofdkantoor staan
in Stadskanaal en een op de TU in Eind-
hoven. Het dak in Stadskanaal is door-
zichtig, zodat ze goed kunnen volgen wat
er gebeurt met condensvorming.
De Lange: “Wat je merkt is dat de con-
dens niet alleen op de panelen terecht-
komt, maar ook op de aluminium beugels,
maar zoals het er nu uitziet is de ventilatie
die wij aanhouden ruim voldoende, waar-
door houtrot niet zal optreden.” Op de TU
worden de temperaturen en de (lucht)-
vochtigheid van het dak gemeten. “We
hebben nu meer dan een jaar rond geme-
ten en hoewel het rapport nog moet vol-
gen, zijn de meetresultaten in orde.”
Verholen goot Pv-paneelBevestigingsbeugel
HORIZONTALE AANSLUITING PV-PANEEL MET DAKPAN
Panlat 22x125mm
Zetwerk
Pv-paneel
Bevestigingsbeugel
VERTICALE AANSLUITING PV-PANEEL MET DAKPAN
1:20

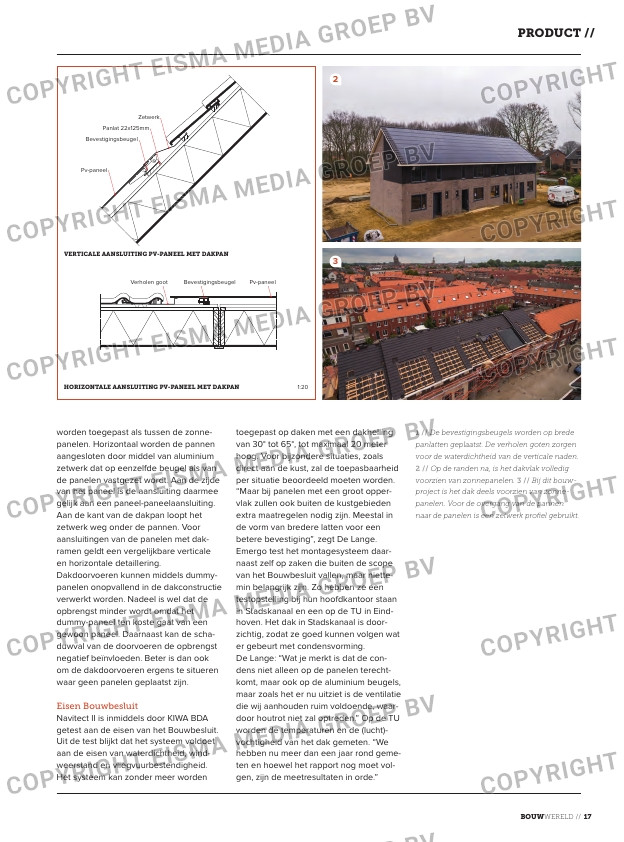

1 // De bevestigingsbeugels worden op brede
panlatten geplaatst. De verholen goten zorgen
voor de waterdichtheid van de verticale naden.
2 // Op de randen na, is het dakvlak volledig
voorzien van zonnepanelen. 3 // Bij dit bouw
project is het dak deels voorzien van zonne
panelen. Voor de overgang van de pannen
naar de panelen is een zetwerk profiel gebruikt.
