van tralieliggers, die in het zicht zijn gebleven. Op deze con-
structieve gootconstructie kon Brakel Atmos zowel de shed-
daken als de lessenaarsdaken aanbrengen. De goot constructie
is gemonteerd vanuit hoogwerkers. Daarna zijn netten aange-
bracht en is het glasdak van bovenaf gemonteerd.
PV-cellen in glas
De zuidkant van de sheddaken is uitgevoerd met in het glas
geïntegreerde PV-cellen. Dat heeft een drieledig doel. Enerzijds
maakt dit de duurzaamheid zichtbaar. Daarnaast levert het uiter-
aard energie op, waarmee acht laadpalen voor elektrische auto’s
worden gevoed. Maar de PV-cellen in het glas hebben ook een
zonwerende functie. “Deze panelen worden op maat gemaakt.
Je kunt PV-cellen in elk patroon en elke dichtheid laten aanbren-
gen. De PV-cellen liggen onder de buitenruit. Normaliter gebruik
je in deze daken een gelaagde binnenruit en een doorvalveilige
8 mm buitenruit. Daar komt nu een extra ruit van 4 mm over-
heen. Je kunt dat eventueel zelfs combineren met een
screening, maar die moet je dan op de 8 mm ruit aanbrengen.
De buitenste ruit moet helder zijn om de opbrengst van de PV-
cellen niet te beperken. Ook BIPV op triple glas is tegenwoordig
al mogelijk”, vertellen Van den Elzen en Manders.
In dit geval is gekozen voor een bedekking van 49 procent van
het glas. In totaal zijn het 128 BIPV-glaspanelen van ongeveer
2,75 x 1,20 meter. Het vermogen is berekend op 35.000 Wp.
Bijzonder effect van deze sheddakopstelling is dat de PV-cellen
alleen maar zichtbaar zijn in één richting. Wie het atrium binnen-
komt ziet alleen noordenlicht; wie het atrium verlaat ziet de PV-
cellen. Overigens zijn ook de bestaande daken volgelegd met
PV-panelen.
Screening
Op de noordkant en op de lessenaarsdaken boven de looproute
is de zoninstraling beperkt met een zeefdruk op het glas. In
eerste instantie wensten opdrachtgever en architect die zeef-
druk vooral om vervuiling op het glasdak minder direct zichtbaar
te maken. Maar met een goede screening kan, met behoud van
voldoende lichttoetreding, ook een substantiële warmtetoe-
treding via het glasdak worden voorkomen. Dit bleek ook uit de
berekeningen van Kingspan | Brakel Atmos, dat met simulatie-
modellen het binnenklimaat als functie van de buitentempera-
tuur gedurende het hele jaar kan voorspellen.
Gekozen is voor een screening van witte puntjes in een dicht-
heid van 30 procent. Wit valt tegen de lucht namelijk minder op
Bipv maakt duurzaamheid
zichtbaar, levert energie op
en weert de zoninstraling

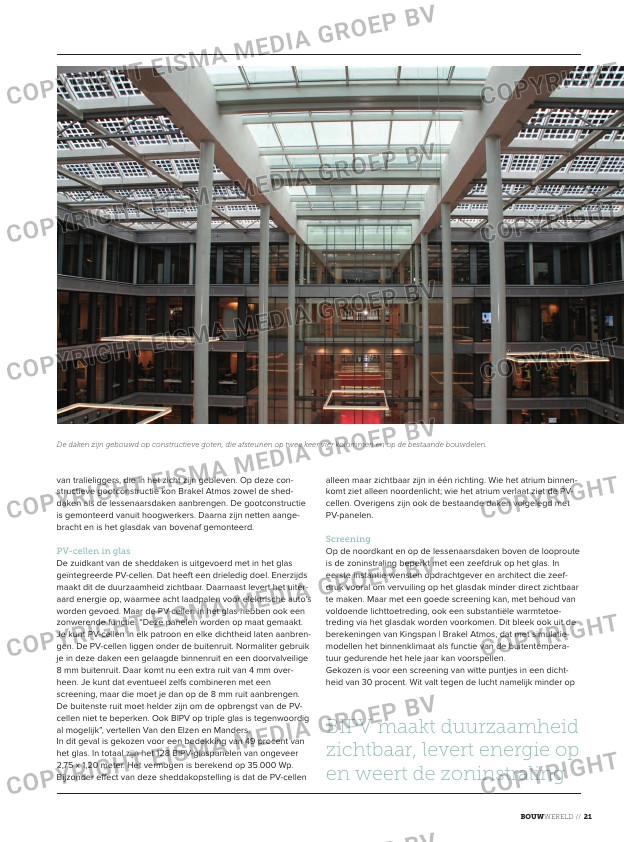

De daken zijn gebouwd op constructieve goten, die afsteunen op twee keer vier kolommen en op de bestaande bouwdelen.
