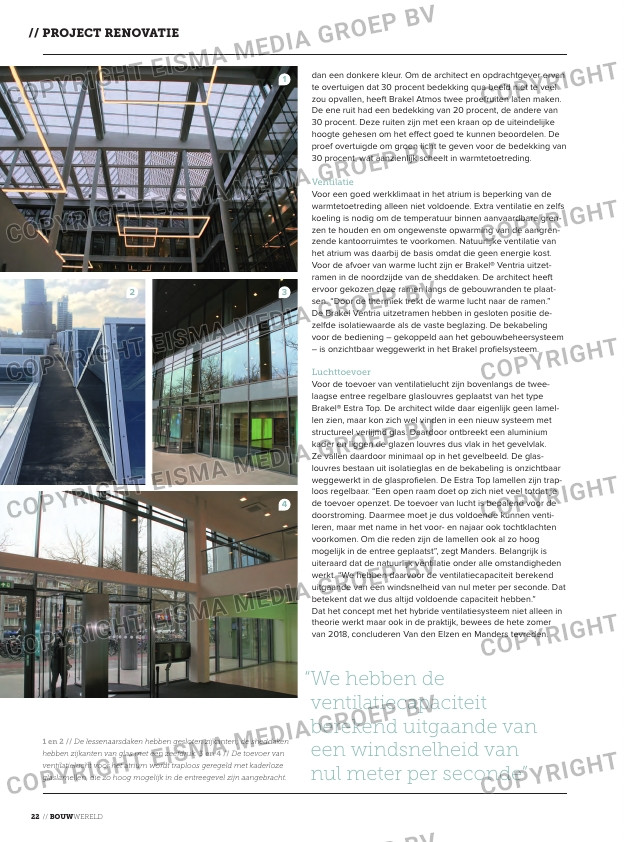

1 en 2 // De lessenaarsdaken hebben gesloten zijkanten; de sheddaken

hebben zijkanten van glas met een zeefdruk. 3 en 4 // De toevoer van

ventilatielucht voor het atrium wordt traploos geregeld met kaderloze

glaslamellen, die zo hoog mogelijk in de entreegevel zijn aangebracht.

dan een donkere kleur. Om de architect en opdrachtgever ervan
te overtuigen dat 30 procent bedekking qua beeld niet te veel
zou opvallen, heeft Brakel Atmos twee proefruiten laten maken.
De ene ruit had een bedekking van 20 procent, de andere van
30 procent. Deze ruiten zijn met een kraan op de uiteindelijke
hoogte gehesen om het effect goed te kunnen beoordelen. De
proef overtuigde om groen licht te geven voor de bedekking van
30 procent, wat aanzienlijk scheelt in warmtetoetreding.

Ventilatie
Voor een goed werkklimaat in het atrium is beperking van de
warmtetoetreding alleen niet voldoende. Extra ventilatie en zelfs
koeling is nodig om de temperatuur binnen aanvaardbare gren-
zen te houden en om ongewenste opwarming van de aangren-
zende kantoorruimtes te voorkomen. Natuurlijke ventilatie van
het atrium was daarbij de basis omdat die geen energie kost.
Voor de afvoer van warme lucht zijn er Brakel® Ventria uitzet-
ramen in de noordzijde van de sheddaken. De architect heeft
ervoor gekozen deze ramen langs de gebouwranden te plaat-
sen. “Door de thermiek trekt de warme lucht naar de ramen.”
De Brakel Ventria uitzetramen hebben in gesloten positie de-
zelfde isolatiewaarde als de vaste beglazing. De bekabeling
voor de bediening – gekoppeld aan het gebouwbeheersysteem
– is onzichtbaar weggewerkt in het Brakel profielsysteem.

Luchttoevoer
Voor de toevoer van ventilatielucht zijn bovenlangs de twee-
laagse entree regelbare glaslouvres geplaatst van het type
Brakel® Estra Top. De architect wilde daar eigenlijk geen lamel-
len zien, maar kon zich wel vinden in een nieuw systeem met
structureel verlijmd glas. Daardoor ontbreekt een aluminium
kader en liggen de glazen louvres dus vlak in het gevelvlak.
Ze vallen daardoor minimaal op in het gevelbeeld. De glas-
louvres bestaan uit isolatieglas en de bekabeling is onzichtbaar
weggewerkt in de glasprofielen. De Estra Top lamellen zijn trap-
loos regelbaar. “Een open raam doet op zich niet veel totdat je
de toevoer openzet. De toevoer van lucht is bepalend voor de
doorstroming. Daarmee moet je dus voldoende kunnen venti-
leren, maar met name in het voor- en najaar ook tochtklachten
voorkomen. Om die reden zijn de lamellen ook al zo hoog
mogelijk in de entree geplaatst”, zegt Manders. Belangrijk is
uiteraard dat de natuurlijk ventilatie onder alle omstandigheden
werkt. “We hebben daarvoor de ventilatiecapaciteit berekend
uitgaande van een windsnelheid van nul meter per seconde. Dat
betekent dat we dus altijd voldoende capaciteit hebben.”
Dat het concept met het hybride ventilatiesysteem niet alleen in
theorie werkt maar ook in de praktijk, bewees de hete zomer
van 2018, concluderen Van den Elzen en Manders tevreden.

“ we hebben de
ventilatiecapaciteit
berekend uitgaande van
een windsnelheid van
nul meter per seconde”
